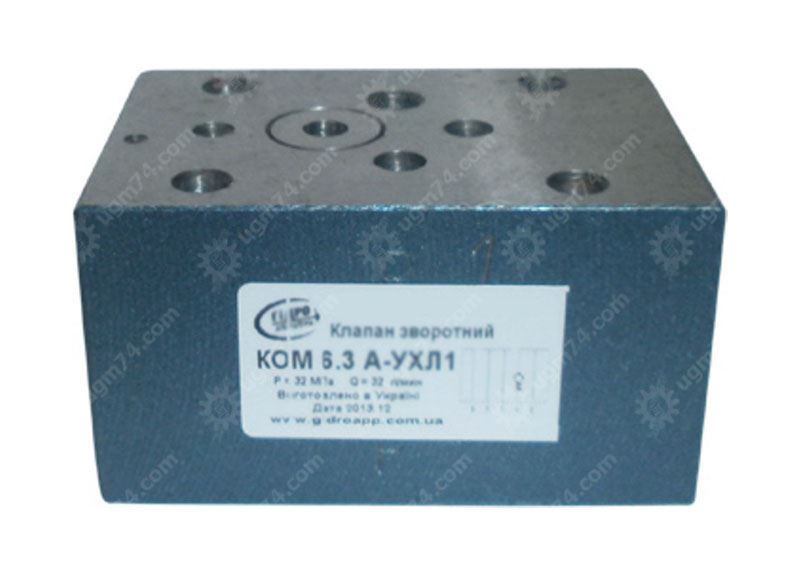

Клапан обратный КОМ 6/3

В наличии

Заказать

Обратный клапан (или невозвратный клапан)
Направлялющая гидроаппаратура
Конструктивные исполнения: Р, Т, А, В
модульного монтажа

КОМ 6/3

Обратный Клапан КОМ используется для одностороннего запирания потока рабочей жидкости, при этом свободное пропускание движущейся жидкости возможно в одном направлении. При движении потока в противоположном (обратном) направлении гидроклапаны перекрывают поток.

Клапан обратный КОМ 6/3 применение

Клапаны обратные модульного монтажа КОМ6/3 находят применение в машиностроении, автомобилестроении, тракторостроении и других отраслях промышленности.

Технические характеристики

Условный проход, мм - 6

Давление на входе, МПа - 32

Давление открытия обратного клапана, МПа - 0,035

Расход рабочей жидкости, л/мин - 32

Конструктивные исполнения обратного клапана КОМ6/3

Р- с запорным элементом в гидролинии Р,
Т- с запорным элементом в гидролинии Т,
А- с запорным элементом в гидролинии А,
В- с запорным элементом в гидролинии В

Обратный клапан КОМ 10/3 устройство и принцип работы

В свободном состоянии клапан остаётся закрытым при помощи пружины. Клапан открывается, когда давление на входной линии "A" превышает значение, установленное на пружине, добавленное к давлению на выходной линии "B".

Обратный клапан КОМ 10/3 гидравлические жидкости

Гидравлические жидкости на основе минеральных масел. Требования к минеральным маслам: чистое минеральное масло марки ИГП 18 ТУ 38-101-413-78 при температуре масла от 20 до 50 °С. или на промгидроле П20М2 при температуре рабочей жидкости от +30 до +45 °С. Тонкость фильтрации масла не более 25 мкм. Класс чистоты масла не грубее 12 по ГОСТ 17216-71. Температура окружающий среды от +1 до +45 °С.

Клапан обратный КОМ 6/3 использование

Для обхода дросселирующих устройств
Для запирания одного из направлений потока
В качестве перепускных для защиты сливных фильтров при их засоре
Для создания давления подпора в гидросистеме

В исполнении КОМ 6/3Р обратный клапан установлен в линии Р,

в исполнении КОМ 6/3А обратный клапан установлен в линии А,

в исполнении КОМ 6/3В обратный клапан установлен в линии В,

в исполнении КОМ 6/3Т обратный клапан установлен в линии Т

(пропускает поток сверху вниз, создавая подпор).

Клапаны КОМ6/3 имеют размер стыковой полости - толщину 27 мм, номинальный расход жидкости 10 л/мин при давлении 0,4 МПа.

Быстрый переход на обратный клапан КОМ 10/3.

Основное по разделу.
