Принцип действия распределителей 4WE6 шестой серии
- Гидрораспределители типа WE являются золотниковыми с ручным управлением. Они служат для управления пуском, остановом и направлением объемного потока.
- Основные части распределителей корпус (1), один или два магнита (2), золотник (3), а также одна или две возвратные пружины (4).
- В отключенном состоянии золотник (3) удерживается возвратными пружинами (4) в среднем или исходном положении (за исключением импульсного золотника). Золотник (3) приводится в действие работающими в масле магнитами (2). Для обеспечения безупречной работоспособности полость магнита должна быть наполнена маслом.
- Усилие от магнита (2) передается с помощью толкателя (5) на золотник (3) и перемещает его из нейтральной позиции в нужное конечное положение. Благодаря этому реализуется необходимое направление движения объемного потока от P к A и от B к T или от P к B и от A к T.
- После отключения магнита (2) золотник (3) перемещается при помощи возвратных пружин (4) в свое исходное положение. В качестве дополнительной опции может применяться ручное дублирование (6), при помощи которого можно перемещать золотник (3) без возбуждения электромагнита.
- Тип WE 6 6X/O… (доступно только для условных обозначений A, C и D, см. рис. ниже). При таком исполнении речь идет о двухпозиционных распределителях с 2 магнитами без фиксатора. Определенного положения золотника в обесточенном состоянии не существует (бистабильный распределитель).
- Тип WE 6 6X/OF… (импульсный золотник, только для условных обозначений A, C и D см. рис. ниже). При таком исполнении речь идет о двухпозиционных распределителях, с 2 магнитами и с фиксатором. Благодаря этому обеспечивается фиксация обоих положений золотника и постоянное возбуждение магнита больше не требуется.
|

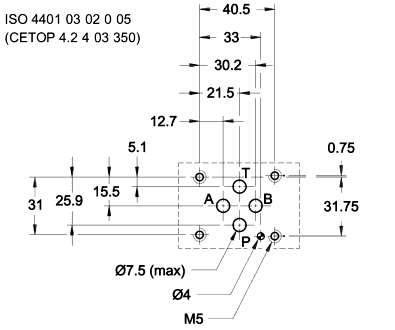

 Монтажная поверхность распределителей 4WE6 |
