Блоки и отводы дроссельные смазочные тип БДИ


Назначение и область применения блока БДИ-6

Блоки дроссельные смазочные БДИ-6 предназначены для контроля и регулирования расхода минерального масла, обеспечивающего функционирование трущихся узлов и поверхностей в механических двигательных системах. Осуществляют отвод минерального масла от напорной линии централизованной смазочной системы.

Условия эксплуатации дроссельного блока БДИ-6

• рабочая температура масла 0°-50°С;
• кинематическая вязкость минерального масла 17-400мм²/с;
• невзрывоопасная среда;
• отсутствие токопроводящей пыли;
• отсутствие агрессивных паров и газов в концентрациях, опасных для металлов.

Конструкция модульных секций блока БДИ

Одноотводные модульные секции соединяются в блок БДИ-6 шпилькой. Сборка осуществляется с помощью резьбы М10 на торцах с применением уплотнительных колец.
Модульные секции блока имеют указатель расхода масла и устройство плавной регулировки. Положение поплавка позволяет оценить расход смазочного материала. Регулируется расход путем поворачивания трубки отвода против часовой стрелки (расход уменьшается) или по часовой стрелке (расход увеличивается).
Дроссели соединяются в блоки дроссельные с количеством отводов 6, 4 и 2.
Возможна отдельная поставка отводов.

Технические характеристики

Параметр

Типоразмер блока

БДИ 2

БДИ 2-1

БДИ 4

БДИ 4-1

БДИ 6

БДИ 6-1

Число отводов

2

2

4

4

6

6

Число подводов

2

1

2

1

2

1

Номинальный расход в отводе (при перепаде давления на дросселе 0,1 МПа), л/мин

0,63 ± 0,06

Наименьший расход в отводе (при перепаде давления на дросселе 0,05 МПа), л/мин

0,035

Диапазон расходов, контролируемый ротаметром, л/мин

0,063...0,63

Номинальное давление перед блоком, МПа

1,6

Масса (без смазоч.материала), кг

0,25

0,25

0,45

0,45

0,65

0,65

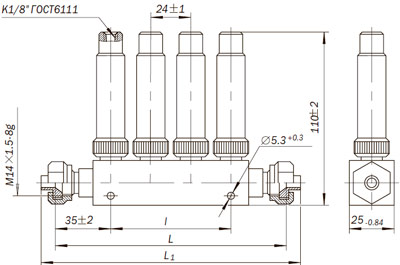

Bdi

Наименование

Размеры, мм

L, не более

l ± 0,4

L1, не более

Блок дроссельный БДИ-2 (БДИ2-1)

100

25

120

Блок дроссельный БДИ-4 (БДИ4-1)

150

75

170

Блок дроссельный БДИ-6 (БДИ6-1)

200

125

220

Пример условного обозначения блока с четырьмя отводами и двумя подводами, предназначенного для работы в умеренном климате:

  • Блок дроссельный БДИ4 УХЛ4

то же, для работы в тропическом климате:

  • Блок дроссельный БДИ-4 О4.1

то же, с двумя отводаси и одним подводом:

  • Блок дроссельный БДИ2-1 О4.1
