Фильтры щелевые


Фильтры щелевые

Смазочным и гидросистемам станков и агрегатов требуется предварительная очистка минеральных масел и смазочно-охлаждающих жидкостей СОЖ. Фильтр щелевой пластинчатый с ручной очисткой и производит их предварительную фильтрацию.

Кинематическая вязкость фильтруемой жидкости не выше 600 мм²/с и t менее 55°C.

  • Давление ном.  - 0,9 кгс/см² (0,09 Мпа);
  • Давление макс. - 10 кгс/см² (1 МПа).

Купить фильтр щелевой в Челябинске




Фильтр щелевой выпускается в 2-ух исполнениях

  1. Для монтажа на трубопроводах с резьбовым присоединением: К - коническим, М - метрическим: 10-80-1, 16-80-1, 25-80-1, 40-80-1, 16-125-1, 25-125-1, 40-125-1, 63-125-1.
  2. Для монтажа в корпусе встраиваемые фланцевые устройства: 10-80-2, 16-80-2, 25-80-2, 40-80-2, 16-125-2, 25-125-2, 40-125-2, 63-125-2.



Конструкция исполнений идентична, отличие состоит в наличии или отсутствии входного и выходного отверстий.

Условное обозначение расшифровывается

25 - 125 - 1 - К

Присоединительная резьба:
К = коническая;
М = метрическая.
Исполнение:
1 = в корпусе;
2 = вставной
Номинальная тонкость фильтрации:
80 = 80 мкм;
125 = 125 мкм.
25 = номинальный расход фильтра

Размерная таблица


Обозначение щелевого пластинчатого фильтра

A, мм

B, мм

B1, мм

D, мм

L, мм

L1, мм

l, мм

d, мм

10-80-1 (16-125-1)

-

85

90

-

170

110

-

К3/8" (М16х1,5)

16-80-1 (25-125-1)

-

85

90

-

190

130

-

К1/2" (М22х1,5)

25-80-1 (40-125-1)

-

110

115

-

230

170

-

К1/2" (М22х1,5)

40-80-1 (63-125-1)

-

110

115

-

265

205

-

К3/4" (М27х2)

10-80-2 (16-125-2)

64

85

-

55

140

65

19

11

16-80-2 (25-125-2)

64

85

-

55

160

85

19

11

25-80-2 (40-125-2)

84

110

-

85

185

105

22

13

40-80-2 (63-125-2)

84

110

-

85

225

145

22

13



Щелевой фильтр имеет аналоги

Обозначение:

Аналог (устар.):

10-80-2

0,08Г41-21

16-80-2

0,08Г41-22

25-80-2

0,08Г41-23

40-80-2

0,08Г41-24

16-125-2

0,12Г41-21

25-125-2

0,12Г41-22

40-125-2

0,12Г41-23

63-125-2

0,12Г41-24

10-80-1К (10-80-1М)

0,08Г41-11

16-80-1К (16-80-1М)

0,08Г41-12

25-80-1К (25-80-1М)

0,08Г41-13

40-80-1К (40-80-1М)

0,08Г41-14

16-125-1К (16-125-1М)

0,12Г41-11

25-125-1К (25-125-1М)

0,12Г41-12

40-125-1К (40-125-1М)

0,12Г41-13

63-125-1К (63-125-1М)

0,112Г41-14

M63-125-1 (без стакана)

0,112Г41-14

10-160-2 (без стакана)



16-250-2 (без стакана)



40-160-2 (без стакана)



16-160-2 (без стакана)



25-250-2 (без стакана)



63-250-2 (без стакана)





Техническая информация на щелевой пластинчатый фильтр с ручной очисткой

Обозначение Условный проход, мм Присоединение Тонкость фильтрации, мкм Номинальный расход, л/мин Масса, кг
10-80-1К ( 10-80-1М) 10 К3/8" (М16х1,5) 80 10 2,1
16-80-1К (16-80-1М) 16 К1/2" (М22х1,5) 16 2,1
25-80-1К (25-80-1М) 16 К1/2" (М22х1,5) 25 4,5
40-80-1К (40-80-1М) 20 К3/4" (М27х2) 40 5,12
16-125-1К (16-125-1М) 10 К3/8" (М16х1,5) 125 16 2,1
25-125-1К (25-125-1М) 16 К1/2" (М22х1,5) 25 2,15
40-125-1К (40-125-1М) 16 К1/2" (М22х1,5) 40 4,5
63-125-1К (63-125-1М) 20 К3/4" (М27х2) 63 5,12
10-80-2 10 Встраиваемое 80 10 1,47
16-80-2 16 16 1,53
 25-80-2 16 25 3,15
40-80-2 20 40 3,57
16-125-2 10 Встраиваемое 125 16 1,47
25-125-2 16 25 1,53
40-125-2 16 40 3,15
63-125-2 20 63 3,57

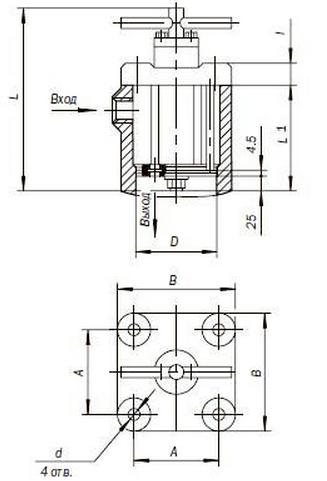

Как устроен и работает

Строение щелевых фильтров

Представляет собой стакан, закрытый крышкой. Внутри стакана расположена ось (центрируемая в крышке), с закреплённым фильтрующим пакетом, имеющая на внешнем конце рукоятку для поворота фильтропакета при очистке фильтра.

  • Масло, требующее предварительной очистки, подводится к фильтру через входное отверстие.
  • Промежуточная пластина образует щель, при прохождении через которую жидкость очищается.
  • Во внутреннюю полость пакета подходит уже очищенная жидкость, движущаяся по каналам к выходу из фильтропакета через отверстия специальной центрирующей шайбы.
  • Масло прошло предочистку и готово к работе.
