Клапан предохранительный М-КП


Гидроклапан предохранительный М-КП-00РЭ непрямого действия со вспомогательным клапаном назначение

  1. Для поддержания установленного давления
  2. Предохранения от превышения давления
  3. Разгрузка от давления гидросистем

Гидроклапаны предохранительные МКП непрямого действия (со вспомогательным клапаном) рассчитаны на давление до 32 МПа (320 кгс/см2).




Схема предохранительный клапан

Klapan Preddohranitelnyj Shema

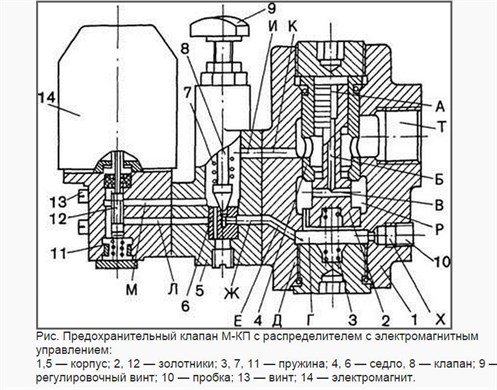

Устройство и работа клапана предохранительного М-КП

Gidroklapan M Kp Ustrojstvo

Клапан состоит из корпуса 1, золотника 2, пружины 3, седла 4, корпуса вспомогательного клапана 5, седла 6, пружины 7, клапана 8 и регулировочного винта 9.


Рабочая жидкость от насоса подводится в полость Р входа рабочей жидкости под давлением и через отверстия В, Б и А под торец золотника 2. Одновременно через демпферное отверстие Д жидкость поступает в полость Г и через отверстия Е и Ж — под клапан 8 вспомогательного гидроклапана, который настроен на определенное давление. До тех пор, пока давление в системе, действующее на клапан 8, не превысит усилие настройки пружины 7, гидравлически уравновешенный золотник 2 будет прижиматься пружиной 3 к седлу 4, благодаря чему полости Р входа жидкости под давлением и выхода рабочей жидкости в бак разъединены. Как только давление в системе повысится сверх установленного настройкой, клапан 8, преодолевая усилие пружины 7, отойдет от седла, и жидкость через отверстия И и К в корпусах 5 и 1 поступит на выход Т.

При этом из-за перепада давления на демпферном отверстии Д равновесие сил, действующих на золотник 2, нарушится, и последний под давлением жидкости сместится вниз, соединяя полость входа Р с полостью выхода Т, что приведет к уменьшению давления в системе. Перемещение золотника 2 происходит до тех пор, пока силы от давления в полостях Р и А не уравновесят усилие от давления в полости Г и усилие пружины 3, после чего давление в полости Р автоматически поддерживается постоянным.

Если давление в гидросистеме окажется ниже давления настройки, клапан 8 под действием пружины 7 закроется. Давление, действующее на золотник 2 с обеих сторон, уравновешивается, и усилием пружины 3 золотник прижимается к седлу 4, разъединяя полости Р и Т.

Для настройки используется регулировочный винт 9. Гидрораспределитель 14 прикреплен к корпусу вспомогательного гидроклапана 5. При включенном электромагните 14 золотник 12 под действием пружины 11 соединяет полость Г по каналам Е, Ж, Л, М, И и К с полостью выхода Т, разгружая гидросистему от давления также, как и при отжатии клапана 8 (описано выше).

При выключенном электромагните канал Л полностью перекрывается. Клапан можно разгрузить от давления также путем установки вместо пробки 10 крана, соединенного со сливом.

Требования к жидкости, используемой для предохранительных клапанов МКП

Работают в помещениях при температуре окружающей среды от 0 до 40oС на минеральных маслах кинематической вязкостью от 10 до 400 сСт, при температуре масла от 10 до70oС по ГОСТ 17216-2001.

Рекомендуются к использованию в качество рабочей жидкости масла ВНИИ НП-403 ГОСТ 16728-78, ИГП-30 и ИГП-40  ТУ38.101413-78.

Рабочая жидкость должна быть очищена не грубее 14-го класса чистоты. Для обеспечения класса чистоты рабочей жидкости рекомендуется применение фильтров с номинальной тонкостью фильтрации 25 мкм. Масло, заливаемое в систему, должно соответствовать требованиям государственных стандартов или технических условиям.
