НПл (габ.1+1) устройство насоса, характеристика, принцип работы, обозначение


Насос НПл 16-16/16 пластинчатый

Пластинчатые двухпоточные нерегулируемые насосы НПл, как и все роторные относятся к объемным насосам и  характеризуются следующими свойствами (по сравнению с динамическими насосами):




Промышленные насосы. Двухпоточные нерегулируемые масляные насосы НПл

  1. Неравномерность подачи, которая вызвана нагнетанием жидкости отдельными объемами (рабочими камерами).
  2. Герметичность, т.к. объемный насос отделяет напорный трубопровод от всасывающего.
  3. Самовсасывание - способность насоса, начав работу с воздухом во всас трубопроводе, создать достаточно большое разрежение и подсосать жидкость.
  4. Жесткость характеристики, т.к. подача объемного насоса мало зависит от давления нагнетания.
  5. Малую требовательность к вязкости жидкости, т.к. нет высоких скоростей течения.

Гидросистемы металлорежущих станков, термопластавтоматов Kuasy (НПл12,5-25/16 ) и других машин требуют насосы в качестве источника энергии.

Насосы НПл, приводящиеся в действие электрическим двигателем, и становятся преобразователем подведенной к ним энергии в энергию движущеейся жидкости. Поток жидкости в данном случае - нерегулируемый.

Насос НПл габ.1+1 двухпоточный характеристики

НПл двухпоточных насоса номинальная мощность равна сумме мощностей однопоточных насосов.

Заявленная производителем эффективность (КПД) насосов 70 - 85%.



6,3 МПа

16 МПа

20МПа

Частота вращения вала насосов

960 об/мин

1500 об/мин

1500 об/мин

Направление вращения вала

Правое

Левое (спецзаказ)

Правое

Левое (спецзаказ)

Правое

Левое (спецзаказ)

ГОСТ

ТУ 2.053.1899-88

ТУ 2.053.1899-88

ТУ 4141-022-05748393-2003У

Примечание. Направление вращения вала определяется со стороны привода: по часовой стрелке -правое, против - левое.


Характеристики минеральных масел для насосов НПл габ.1+1 двухпоточных

Минеральное масло используемое в качестве рабочей жидкости одновременно смазывает детали насоса обеспечивая его работоспособность и долговечность. Поэтому так важна его чистота и нижеприведённые характеристики.



6,3 МПа

16 МПа

20 МПа

температура масла

от -10°С до +60°С

-10°С - +60°С

 -10°С - +60°С

вязкость масла кинематическая

 20 - 400 мм²/с (сСт).

25 - 213 мм²/с (сСт).

25 - 213 мм²/с (сСт).

 тонкость фильтрации

25 мкм

25 мкм

25 мкм


 Таким требованиям соответствуют масла марок ИГП-38, ВНИИ НП-403, те же требования к аналогам.

НПл двухпоточные габариты в зависимости от подачи л/мин

Важнейшая характеристика эксплуатационных показателей - рабочий объем. Это идеальная (теоретическая) подача насоса за один оборот его вала. Подача насосов - от  5,3 до 33 л/мин. Критерием деления на группы, так называемые габариты,  является подача насоса.

Наименование

Старое название

Подача л/мин.

Наименование

Старое название

Подача л/мин.

НПл - насос двухпоточный Габарит 1+1

НПл 8-8/6,3

5Г12-31АМ

5,8/5,8

НПл 5-5/16

5БГ12-21АМ

5,3/5,3

НПл 8-12,5/6,3

5Г12-31М

5,8/9,7

НПл 5-8/16

5БГ12-21М

5,3/8,9

НПЛ 8-16/6,3

5Г12-32АМ

5,8/12,7

НПл 5-12,5/16

5БГ12-22АМ

5,3/14,4

НПл 8-25/6,3

5Г12-32М

5,8/21,1

НПл 5-16/16

5БГ12-22М

5,3/19,4

НПл 8-32/6,3

5Г12-33АМ

5,8/27,9

НПл 5-20/16

5БГ12-23АМ

5,3/25,5

НПл 8-40/6,3

5Г12-33М

5,8/35,7

НПл 5-25/16

5БГ12-23М

5,3/33

НПл 12,5-12,5/6,3

8Г12-31М

9,7/9,7

НПл 8-8/16

8БГ12-21М

8,9/8,9

НПл 12,5-16/6,3

8Г12-32АМ

9,7/12,7

НПл 8-12,5/16

8БГ12-22АМ

8,9/14,4

НПл 12,5-25/6,3

8Г12-32М

9,7/21,1

НПл 8-16/16

8БГ12-22М

8,9/19,4

НПл 12,5-32/6,3

8Г12-33АМ

9,7/27,9

НПл 8-20/16

8БГ12-23АМ

8,9/25,5

НПл 12,5-40/6,3

8Г12-33М

9,7/35,7

НПл 8-25/16

8БГ12-23М

8,9/33

НПл 16-16/6,3

12Г12-32АМ

12,7/12,7

НПл 12,5-12,5/16

12БГ12-22АМ

14,4/14,4

НПл 16-25/6,3

12Г12-32М

12,7/21,1

НПл 12,5-16/16

12БГ12-22М

14,4/19,4

НПл 16-32/6,3

12Г12-33АМ

12,7/27,9

НПл 12,5-20/16

12БГ12-23АМ

14,4/25,5

НПл 16-40/6,3

12Г12-33М

12,7/35,7

НПл 12,5-25/16

12БГ12-23М

14,4/33

НПл 25-25/6,3

18Г12-32М

21,1/21,1

НПл 16-16/16

18БГ12-22М

19,4/19,4

НПл 25-32/6,3

18Г12-33АМ

21,1/27,9

НПл 16-20/16

18БГ12-23АМ

19,4/25,5

НПл 25-40/6,3

18Г12-33М

21,1/35,7

НПл 16-25/16

18БГ12-23М

19,4/33

НПл 32-32/6,3

25Г12-33АМ

27,9/27,9

НПл 20-20/16

25БГ12-23АМ

25,5/25,5

НПл 32-40/6,3

25Г12-33М

27,9/35,7

НПл 20-25/16

25БГ12-23М

25,5/33

НПл 40-40/6,3

35Г12-33М

35,7/35,7

НПл 25-25/16

35БГ12-23М

33/33



Технические характеристики насосов НПл габ.1+1

Тех.характеристики гидронасосов приведены на каждой странице-товарной карте товара. Там же, в галерее, размещены изображения чертежи, таблицы с возможностью увеличения просмотра и перелистывания (стрелки вправо-влево).

Обозначения (схема) пластинчатых двухпоточных насосов НПл габ.1+1

НПл х(1)-х(2) / х(3) (Л) УХЛ(4)

Н - насос

Пл- пластинчатого типа

х(1) - V рабочий 1го насоса

х(2)  - рабочий объем второго насоса

х(3) - давление насоса номинальное

(Л) - вращение вала влево, если отсутствует, то движение вала правостороннее

УХЛ - использование насоса в умеренно-холодных климатических условиях

(4) - категория размещения насоса при эксплуатации

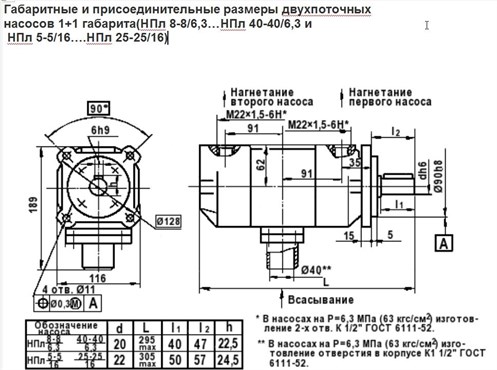

Устройство насоса НПл двухпоточного габ.1+1

В конструкциях составных насосов НПл двухпоточных, в корпусных деталях установлены рабочие комплекты пластинчатых насосов НПл однопоточных.

Nasos Npl Dvuhpotochnye Gabarit1 1 Gabarity

  1. Статор - выполняет функции несущей конструкции и магнитопровода. Часть электродвигателя, состоит из сердечника с обмоткой и станины. Станина - основная несущая часть машины, на которой крепятся рабочие узлы.
  2. Ротор - вращающаяся деталь (от латинского "roto" - "вращаюсь"), в данном случае электродвигателя, расположенная внутри статора.
  3. Специальные пластины
  4. Диск с шейкой
  5. Диск плоский
  6. Вал - деталь, передающая крутящий момент и поддерживающая вращение других деталей. В случае насоса это металлический цилиндр, на котором крепятся рабочие колеса. Вал свободно вращается в подшипнике качения.
  7. В крышке насоса расположено всасывающее отверстие
  8. В корпусе насоса - нагнетательное
  9. Общее всасывающее отверстие



Принцип работы пластинчатого насоса НПл габ.1+1

В отличие от НПл однопоточного, нагнетание осуществляется двумя независимыми потоками.
При вращении ротора пластины перемещаются на заданное расстояние в пазах ротора в соответствии с профилем внутренней поверхности статора, при этом рабочие камеры между пластинами, статором и ротором увеличивают свой объем.  В момент соединения  с каналами всасывания заполняются рабочей жидкостью.

Следующим этапом рабочие камеры соединяются с каналами нагнетания и вытесняют рабочую жидкость в магистраль нагнетания. Объем камер на этом этапе уменьшается.



Проблемы насосов НПл

В период эксплуатации насоса могут возникнуть неисправности, которые описываются как "насос гудит", "греется насос", "насос шум". Например, цикличный шум, который при увеличении давления в системе усиливается, а на холостом ходу отсутствует. Или насос не создает рабочее давление, или внезапно исчезло давление в гидросистеме станка. Некоторые неисправности можно устранить на месте не отправляя в ремонт и не покупая новый.
