Насосы консольные типа К

для воды
динамический
лопастной
горизонтальный
консольный
одноступенчатый, с закрытым рабочим колесом
нерегулируемый
поверхностный, не скважинный

Применение насосов консольных типа К

Для перекачивания в стационарных условиях чистой воды и некоторых других жидкостей в системах водоснабжения, пожаротушения и теплоснабжения.

Характеристика pH от 6 до 9 (исключение - морская вода), допускаются твердые частицы до 0,2 мм с объемной концентрацией менее 0,1%.

Купить насос консольного типа К в Челябинске

Наименование	Описание
К50-32-125	цена	Заказать
К50-32-125А	цена	Заказать
К65-50-125	цена	Заказать
К65-50-125А	цена	Заказать
К65-50-160	цена	Заказать
К65-50-160А	цена	Заказать
К80-65-160	цена	Заказать
К80-65-160А	цена	Заказать
К80-50-200СД	цена	Заказать
К80-50-200А СД	цена	Заказать
К100-80-160 СД	цена	Заказать
К100-80-160А СД	цена	Заказать
К100-65-200 СД	цена	Заказать
К100-65-200А СД	цена	Заказать
К100-65-250 СД	цена	Заказать
К100-65-250А СД	цена	Заказать
К150-125-250 СД	цена	Заказать
К150-125-250А СД	цена	Заказать
К150-125-315 СД	цена	Заказать
К150-125-315А СД	цена	Заказать
К200-150-315 СД	цена	Заказать
К200-150-315А СД	цена	Заказать
К200-150-400 СД	цена	Заказать
К200-150-400А СД	цена	Заказать

Насосные агрегаты типа К комплектуются электродвигателем, устанавливаемым, как правило, на единую платформу, либо соединяемых фланцем.

Служат для перекачки воды, химически активных жидкостей, жидкостей включающих примеси и твердые включения.

Температура перекачиваемой жидкости зависит от типа уплотнения:

от 0 до +85°С – с одинарным сальниковым;
от 0 до +105°С – с двойным сальниковым;
от 0 до +140°С – с одинарным торцевым.

Насосные агрегаты типа К комплектуются электродвигателем устанавливаемым, как правило, на единую платформу либо соединяемых фланцем.

Служат для перекачки воды, химически активных жидкостей, жидкостей включающих примеси и твердые включения.

Температура перекачиваемой жидкости зависит от типа уплотнения:

от 0 до +85°С – с одинарным сальниковым;
от 0 до +105°С – с двойным сальниковым;
от 0 до +140°С – с одинарным торцевым.

Консольные насосы — это вид центробежных насосов с односторонним подводом жидкости к рабочему колесу, расположенному на конце вала, удаленном от привода.

Обозначение консольных насосов

K 100 - 32 - 125 a - CД УХЛ4

Тип: К – консольный, горизонтальный, центробежный, с опорой на корпусе и на стойке, на общей раме расположены насос, соединённый через упругую муфту с электродвигателем.

Диаметр всасывающего патрубка - 100 мм.

Диаметр напорного патрубка - 32мм.

Номинальный диаметр рабочего колеса - 125мм.

Подрезка рабочего колеса:
     без буквы – номинальный диаметр рабочего колеса
     «м» - увеличенный диаметр
     «а» - уменьшенный диаметр для работы в средней части поля Q-Н
     «б» - уменьшенный диаметр для работы в нижней части поля Q-Н

Тип уплотнения:
     «С» - одинарное сальниковое
     «СД» - двойное сальниковое
     «5» - одинарное торцовое Климатическое исполнение и категория размещения - УХЛ4

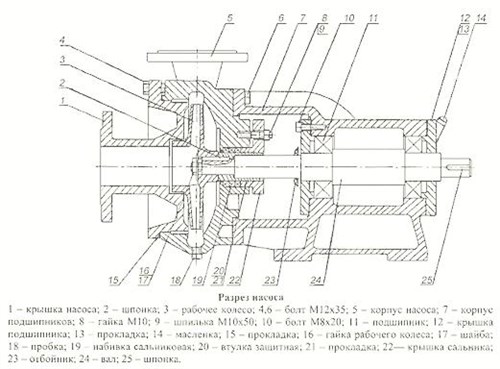

Принцип работы консольного насоса типа К

NПринцип работы консольного насоса типа К

Насос перед запуском заполняют водой. За счёт пониженного давления в корпусе, около лопастного колеса вместо выходящей из корпуса воды по всасывающей трубе атмосферным давлением нагнетается новая вода. Выходит из корпуса вода в напорную трубу при вращении рабочего колеса.

Рабочее колесо - это диск с ребрами внутри полого корпуса. Электродвигатель приводит в быстрое вращение колесо, и, соответственно и воду, которая находится в улитке.

Поскольку сил сцепления между частицами воды недостаточно, чтобы удержать их при круговом движении, эти частицы под действием центробежной силы выбрасываются в напорную трубу и создается пониженное давление.

Чем выше температура воды, тем меньше высота всасывания.

Установка и эксплуатация

Эксплуатация электронасоса на большей подаче, чем в рабочей части характеристики, не допускается из-за чрезмерного увеличения нагрузки двигателя и резкого ухудшения всасывающей способности электронасоса. При подготовке изделия к работе следует действовать в соответствии с инструкцией.

Внимание!

не перекачивать горючие и легковоспламеняющиеся жидкости;
не устанавливать насос в жилых зданиях(кроме насосов типа КМП)
не использовать насос в пожароопасных и взрывоопасных производствах.

Насос консольный К купить из ассортимента

Технические характеристики

Марка насоса	Номин. расход, м³/час	Номин. напор, м	Допускаемый кавитацион-ный запас, м	Синхронная частота вращ., об/мин	Мощность электро-двигателя, кВт	Масса, кг	Dy всасыв., мм	Dy нагнет., мм
К 50-32-125	12,5	20	3,5	3000	2,2	80	50	32
К 65-50-125	25	20	3,8	3000	3	100	65	50
К 65-50-160	25	32	3,8	3000	5,5	115	65	50
К 80-65-160	50	32	4	3000	7,5	136	80	65
К 80-50-200	50	50	3,5	3000	15	250	80	50
К 80-50-200а	45	40	3,5	3000	11	185	80	50
К 100-80-160	100	32	4,5	3000	15	270	100	80
К 100-80-160а	90	26	4,5	3000	11	205	100	80
К 100-65-200	100	50	4,5	3000	30	376	100	65
К 100-65-200	100	50	4,5	3000	22	370	100	65
К 100-65-200а	90	40	4,5	3000	18,5	364	100	65
К 100-65-250	100	80	4,5	3000	45	485	100	65
К 100-65-250а	90	67	4,5	3000	37	460	100	65
К 150-125-250	200	20	4,2	1500	18,5	420	150	125
К 150-125-315	200	32	4	1500	30	427	150	125
К 200-150-315	315	32	4,2	1500	45	645	200	150
К 200-150-250	315	20	4,2	1500	30	460	200	150
К 200-150-400	400	50	5	1500	90	1005	200	150
К 160/30	160	30	4,2	1500	30	420	150	100
К 290/30	290	30	4,2	1500	37	550	200	125

Размеры (мм)

Марка насоса	L	l1	l2	l3	l4	l5	H	h1	h2	B	b	D1	d1	n1	D2	d2	n2
К 50-32-125	800	80	465	120	450	710	297	172	140	368	270	110	М12	4	100	18	4
К 65-50-125	730	80	385	120	500	765	325	172	140	368	290	130	М12	4	125	18	4
К 65-50-160	865	100	465	135	480	765	338	192	160	397	320	145	М16	4	125	18	4
К 80-65-160	925	100	485	120	480	792	395	220	180	427	350	160	М16	4	145	18	4
К 80-50-200	1120	100	485	160	600	886	455	230	200	458	380	160	М16	4	125	18	4
К 80-50-200а	990	100	485	160	530	834	425	230	200	428	350	160	М16	4	125	18	4
К 100-80-160	1235	100	600	167	680	1020	455	230	200	458	380	180	М16	8	160	18	4
К 100-80-160а	1105	100	600	167	600	971	425	230	200	458	380	180	М16	8	160	18	4
К 100-65-200	1290	100	600	167	770	1094	510	250	225	498	420	180	М16	8	145	18	4
К 100-65-200а	1265	100	600	167	700	1051	475	250	225	498	420	180	М16	8	145	18	4
К 100-65-250	1390	125	625	237	700	1194	605	270	250	568	490	180	М16	8	145	18	4
К 100-65-250а	1345	125	625	237	700	1194	605	270	250	568	490	180	М16	8	145	18	4
К 150-125-250	1335	140	670	237	700	1102	455	320	335	475	395	240	М20	8	210	18	8
К 150-125-315	1375	140	690	275	700	1170	610	350	355	540	430	240	М20	8	210	18	8
К 200-150-315	1665	160	830	350	770	1410	720	385	400	600	520	295	М19	8	240	22	8
К 200-150-250	1375	160	690	275	700	1170	610	350	375	540	430	295	М20	8	240	22	8
К 200-150-400	1790	160	830	150	600	1550	825	435	450	795	700	295	М20	8	240	22	8

Купить консольный насос типа K можно в Челябинске. Документы и товар можно забрать на Автодорожной, 13: офис и склад расположены на расстоянии 20м.

Закажите отправку груза через ТК по России и СНГ - до транспортной довезём бесплатно!

Пожалуйста, уточняйте цену у консультанта онлайн или по тел. +7(351) 247-65-68 и +7 (351) 793-77-88.

Продукция в наличии. Звоните!
