Гидрораспределители ПГ73


Гидравлические распpеделители золотниковые - золотники - ПГ73 предназначены для изменения направления, пуска, останова потока рабочей жидкости (масла) в гидравлических системах станков, прессов и других стационарных и стабильных машин.



Наименование Описание
Гидрораспределитель 24ПГ 73-11

цена

Заказать
Гидрораспределитель 54БПГ 73-11

цена

Заказать
Гидрораспределитель 54ПГ 73-11

цена

Заказать
Гидрораспределитель 44ПГ 73-12

цена

Заказать
Гидрораспределитель 44ПГ 74-12

цена

Заказать
Гидрораспределитель 55БПГ 73-12

цена

Заказать
Гидрораспределитель 54ПГ 73-12

цена

Заказать
Гидрораспределитель 24ПГ 73-24

цена

Заказать
Гидрораспределитель 34ПГ 73-24

цена

Заказать
Гидрораспределитель 44ПГ 73-24

цена

Заказать
Гидрораспределитель 64ПГ 73-24

цена

Заказать
Гидрораспределитель 54ПГ 73-24

цена

Заказать

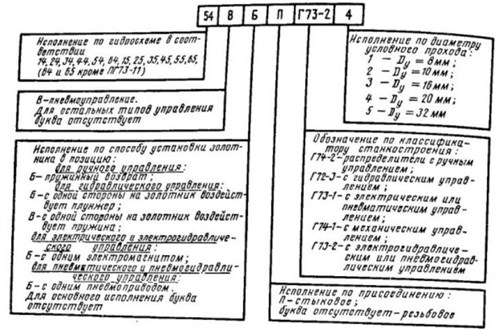

Схема условного обозначения гидрораспределителей ПГ73-11, ПГ73-12, ПГ73-24

Gigroraspredelitel Pg73 Oboznachenie Shema

Состав и строение гидрораспределителей ПГ73

Состоят из корпуса , золотника  (диаметром 6 мм), втулок, пружин, шайб, толкателей , чашек, гильзы, электромагнитов и штепсельного разъема.

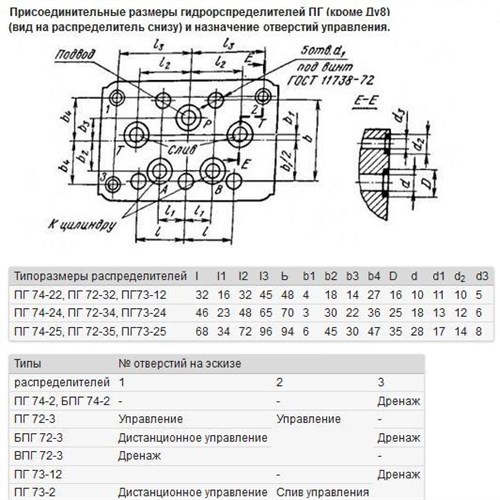

На рисунке чертёж с указанием присоединительных размеров и назначением отверстий управления.

Gigroraspredelitel Pg73 Prisoedinitelnye Razmery

Трехпозиционные гидрораспределители с электрическим управлением ПГ73-1 комплектуются толкающими электромагнитами, которые воздействуют на золотник.

Так как тяговые усилия электромагнитов ограничены, применение электроуправления целесообразно лишь для аппаратов с диаметрами условных проходов до 10 мм.

Двухпозиционные распределители могут иметь исполнение Б с одним электромагнитом, при этом возврат золотника в исходную (левую) позицию при отключении электромагнита производится пружиной.

Принцип работы гидрораспределителей типа ПГ73

Перемещение золотника в крайнюю позицию осуществляется от электромагнитов толкающего типа, воздействующих на золотник через толкатели. После отключения электромагнита пружины возвращают золотник в среднюю позицию. Утечки масла из торцовых полостей золотника отводятся в дренажное отверстие.

Двухпозиционные распределители имеют фиксацию золотника в крайних позициях, что позволяет отключать электромагнит после срабатывания распределителя и не держать его длительное время под током.

При срабатывании распределителей ПГ73-1 с напорной линией соединяется отводное отверстие (А или В), расположенное ближе к включенному электромагниту.

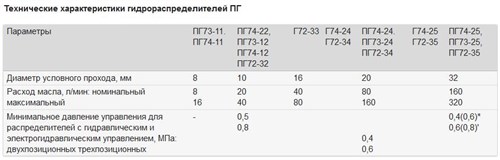

Технические характеристики гидрораспределителей ПГ

В таблице указаны диаметры условных проходов, величина расхода масла, давление управления распределителей с гидравлическим, электрогидравлическим управлением двух- и трёхпозиционных.

Gigroraspredelitel Pg73 Tehnicheskie Harakteristiki
