Новое поступление товара гидрораспределителей 1РН203 ФВ 64 и 1РН203 ФВ.14


24 ноября 2017

Новое поступление товара гидрораспределитель 1РН203 ФВ.14 и гидрораспределитель 1РН203 ФВ 64

Системы 1Рн 203, 1Рн 323 для управления четырьмя линиями относятся к устройствам гидравлического распределения с непосредственным управлением золотникового типа. Подобные устройства находят применение в системах гидравлического управления, используемых в машиностроительном оборудовании типа прессов, станков, других систем им устройств с различными типами управления, как ручными, так и полуавтоматическими, которые эксплуатируются в условиях повышенной температуры: для модели ХЛ1-4- температура внешней среды может достигать +50 градусов Цельсия, а для моделей УХЛ4 и О4 находится в пределах от +1 до +55 градусов.

Использование этих устройств в температурных условиях, находящихся в пределах от -40 до +50 ºС, требует от используемой минеральной смазки определенных характеристик, а именно, ее текучесть должна составлять от 10 до 400 мм2/с, при этом размер пропускаемых частиц обязан быть не больше 25мкм

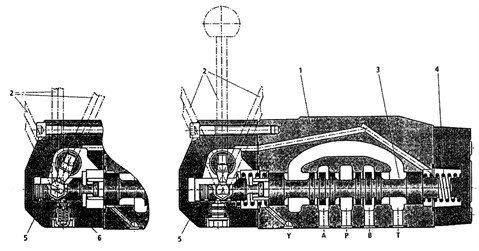

Гидрораспределитель 1РН203

Золотниковый или плунжерный клапан 3, находящийся внутри корпуса 1, изменяет свое положение вручную при помощи рукояти 2 (другими словами переключателя поворота), работающего непосредственно с золотником через золотниковую тягу (поводок) 5.  В системах с пружинным центрированием, предусматривающих три рабочих положения, при освобождении рукояти золотниковый клапан при помощи пружин 4 устанавливается в среднее положение, при котором каналы распределителя заперты и рабочая жидкость не поступает ни в одну из полостей гидроцилиндра. В распределительных системах же с жестким закреплением пружины отсутствуют и клапан для закрепления в одной из трех рабочих позиций использует шариковый пружинный фиксатор 6.

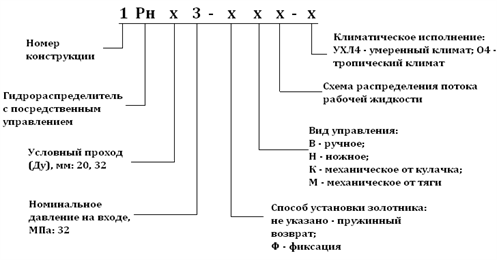

Расшифровка условного обозначения гидрораспределителей типа 1Рн 203, 1Рн 323 (Ду=20 мм, 32 мм)

Гидрораспределитель 2

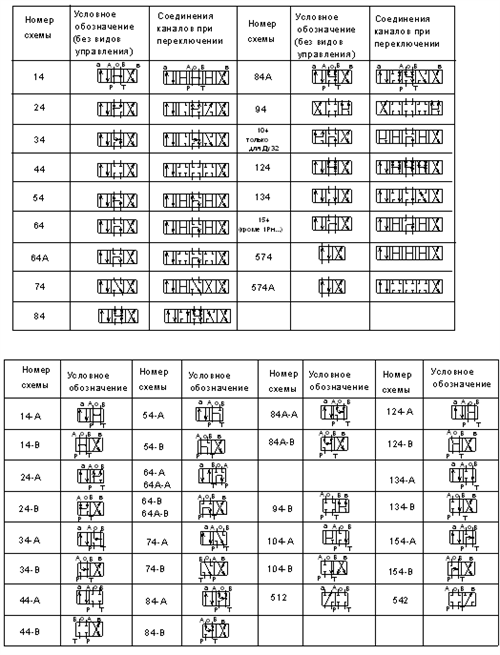

Схемы распределения рабочей жидкости для гидрораспределителя 1Рн 203, 1Рн 323

8f 15e 3239b 2d 0cc 6695cbf 747247c 376

Условное обозначение устройства гидравлического распределения с непосредственным управлением с диаметром условного диаметра прохода 20 мм может выглядеть следующим образом: 1Рн 203 ФВ 34 (гидравлический распределитель с ручным управлением, фиксацией золотникового клапана и схемой распределения потока рабочей жидкости 34); 1Рн 203 В 44 (гидравлический распределитель с ручным управлением, пружинным возвратом клапана и схемой распределения потока рабочей жидкости 44).

Технические параметры гидрораспределителей 1Рн 203, 1Рн 323

Наименование

Ду, мм

Давление на входе (Р), МПа

Расход рабочей жидкости (Q), л/мин

Способ работы золотника

Масса, кг

1Рн 203 … В



20





32



200

Пружинный возврат



15,9

1Рн 203… ФВ

Фиксация

1Рн 323 … В



32



500

Пружинный возврат



44,0

1Рн 323… ФВ

Фиксация

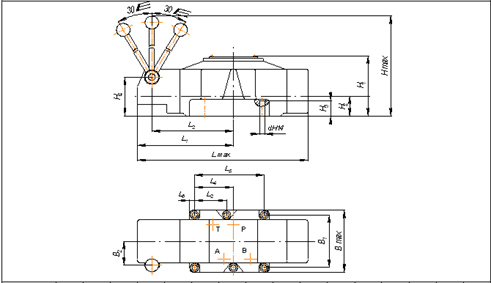

Габаритные и присоединительные размеры гидрораспределителей типа 1Рн 203, 1Рн 323 (Ду=20 мм, 32 мм)

F 044119010303415221556110bf 831ba

83c 56a 285d 4d 7e 456632dfffbbd 8b 1fb
