Пневмораспределители крановые В71, АВ71, В72


ПНЕВМОРАСПРЕДЕЛИТЕЛИ КРАНОВЫЕ В71, АВ71, В72

Пневмораспределители крановые

  • с ручным управлением
  • на номинальное давление 1 МПа (10 кгс/см²)

предназначены для изменения направления потоков сжатого воздуха в пневмосистемах различного назначения.

Имеют ручное управление с плоским золотником.

Пневмораспределители крановые В71, АВ71, В72 купить с доставкой




Пневмораспределитель У71 и АВ71, технические характеристики

Модели В71-23М-01, В71-23М-02, В71-24М-01, В71-24М-02, В72-23М-01, В72-23М-02, В72-24М-01, В72-24М-02, В71-22А, АВ71-22А, В71-23А, АВ71-23А, В71-24А, АВ71-24А - 4-линейные 3-позиционные,

модель В71-33А - 6-линейный 3-позиционный.


По присоединению трубопроводов крановые пневмораспределители выпускаются двух исполнений:

- модели В71-23М-02, В71-24М-02, В72-23М-02, В72-24М-02, В71-22А, В71-23А, В71-24А, В71-33А - с присоединительными отверстиями на торце основания;

- модели В71-23М-01, В71-24М-01, В72-23М-01, В72-24М-01, АВ71-22А, АВ71-23А, АВ71-24А - с присоединительными отверстиями на боковых сторонах основания.

Положение пневмораспределителя при монтаже - любое с закреплением четырьмя винтами с использованием монтажных отверстий.

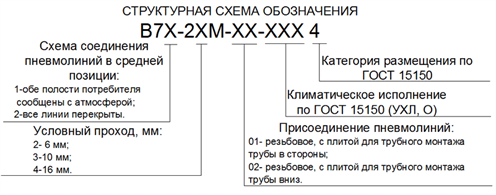

Структура условного обозначения В7

Пневмораспределитель У71 и АВ71, структура обозначения

Присоединение трубопроводов пневмораспределителей

В71-23М-01

К3/8", боковое

В71-23М-02

К3/8", нижнее

В71-24М-01

К1/2", боковое

В71-24М-02

К1/2", нижнее

В72-23М-01

К3/8", боковое

В72-23М-02

К3/8", нижнее

В72-24М-01

К1/2", боковое

В72-24М-02

К1/2", нижнее

В71-23А

К3/8", нижнее

АВ71-23А

К3/8", боковое

В71-24А

К1/2", нижнее

АВ71-24А

К3/8", боковое

В71-22А

К1/4", нижнее

АВ71-22А

К1/4", боковое

В71-33А

К3/8", нижнее

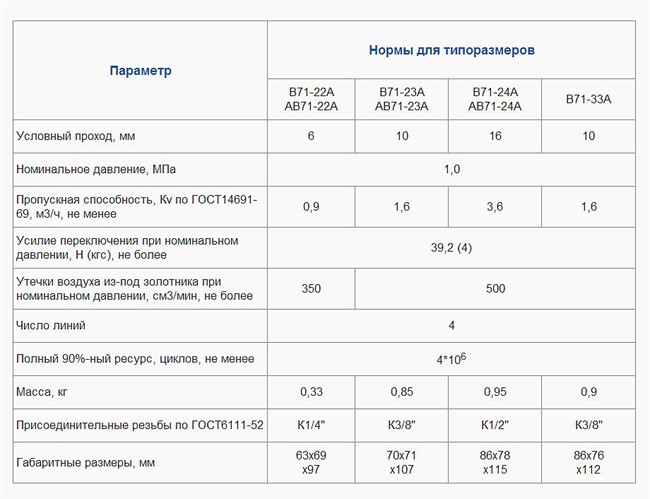

Технические характеристики Пневмораспределитель крановый В71

Пневмораспределитель крановый

В71-22А

АВ71-22А

В71-23А

АВ71-23А

В71-23М-01

В71-23М-02

В71-24А

АВ71-24А

В71-24М-01

В71-24М-02

В72-24М-01

В72-24М-02

В71-33А

Условный проход,

Присоединеные резьбы

6 мм

10 мм

16 мм

10 мм

К1/4"

К3/8"

К1/2"

К3/8"

Номинальное давление,

1,0 МПа

Пропускная способность, Кv, не менее

0,9 м3/ч

1,6 м3/ч

3,6 м3/ч

1,6 м3/ч

Усилие переключения при номинальном давлении, не более

39,2 (4) Н (кгс)

Утечки воздуха из-под золотника при номинальном давлении, не более

350 см3/мин

500 см3/мин

Число линий/позиций

4/3

6/3

Схема соединения пневмолиний в средней позиции:

сообщены с атмосферой

все линии перекрыты

сообщены с атмосферой

Полный 90%-ный ресурс,

не менее 4*106 циклов

Масса, кг

0,33

0,85

0,9

0,95

1,02

0,9

Габаритные размеры, мм

63х69 х97

70х71 х107

86х78 х115

86х76 х112
