Реле давления РД-23 резьбового присоединения


Реле давления гидравлическое оборудование

Реле давления предназначено для контроля давления рабочей среды в пневматических и смазочных системах.

Реле давления работает на сжатом воздухе, очищенном не грубее 10 класса загрязненности или на минеральном масле с кинематической вязкостью от 4 до 400 мм²/с с номинальной тонкостью фильтрации не грубее 40 µм при температуре масла от 10 до 55 °C.



Технические характеристики

Реле давления

Величина контролируемого давления, МПа

Способ присоединения

 РД11

0,04-0,16

Резьбовое отверстие G1/2

 РД12

0,04-0,16

Прямой штепсельный разъем

 РД13

0,04-0,16

Угловой штепсельный разъем

 РД21

0,1-1,0

Резьбовое отверстие G1/2

 РД22

0,1-1,0

Прямой штепсельный разъем

 РД23

0,1-1,0

Угловой штепсельный разъем

Требования к рабочей жидкости

  • чистое минеральное масло
  • кинематическая вязкость - 10 до 220 кв.мм/с
  • температура масла - +10  ̊С до +70  ̊ С

Параметры реле давления РД

Исполнение по ГОСТ 19486-74

РД11, РД12, РД13

РД21, РД22, РД23

Диапазон контр. давлений, МПа

0,04-0,16

0,1-1,0

Зона не чувствительности, МПа

0,02

0,03-0,06

Род тока

Переменный или постоянный

Номинальный ток, А

2,5

2,5

Частота пер. тока, Гц

50 и 60

50 и 60

Номинальное напряжение переменного, В

380

380

Номинальное напряжение постоянного, В

220

220

Масса, кг

0,53

0,53

Принцип работы реле давления РД23

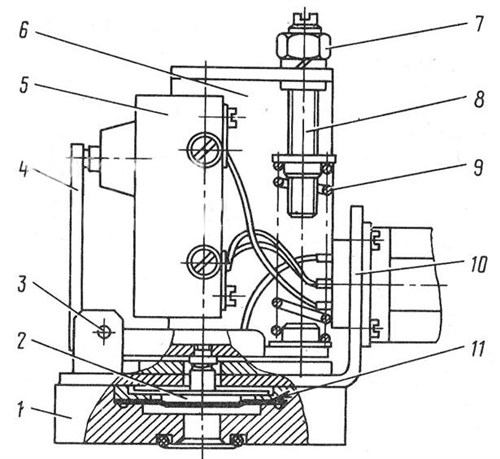

Rele Davleniya Rd 23 Shema Ustroictvo Chertezh

Реле давления состоит из основания 1, грибка 2, мембраны 11, кронштейнов 6 и 10, рычага 4 ,оси 3, микровыключателя 5, регулировочного винта 8, который контрится гайкой 7, и пружины 9.

Принцип работы реле давления основан на сравнении сил, возникающих от давления контролируемой среды, передаваемых мембраной 11, и сил упругих деформаций пружины 9. Давление рабочий среды, подводимое к отверстию в основании 1, воздействует через мембрану 11 и грибок 2 на рычаг 4, который может поворачиваться вокруг оси 3.

На правый конец рычага 4 действует усилие пружины 9. Если момент от силы давления, действующий на грибок 2, превысит момент, развиваемый пружиной 9, то рычаг 4 поворачивается, отпуская тем самым кнопку нажата/, а пружина микровыключателя вызывает переключение его контактов.

При понижении контролируемого давления пружины 9 возвращает рычаг 4 в исходное положение. Рычаг, нажимая на кнопку микровыключателя, вызывает обратное переключение его контактов.

Настройка реле давления на необходимое контролируемое давление производится вращением регулировочного винта 8. Величина настраиваемого давления контролируется манометром.

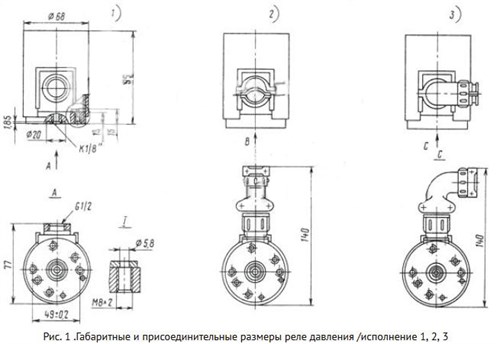

Габариты и присоединительные размеры реле давления РД23

Rele Davleniya Rd 23 Gabarity Razmery

К отгрузке всегда готовы реле давления РД-23, 1РДП2РДП,3РДП4РДППГ 62-11, БПГ 62-11ВПГ 62-11ГПГ 62-11. Новые поступления реле Г62-21М.
Обобщающая таблица параметров реле давления РДП и РД.


Информация для заказа: Реле давления РД-23 резьбового присоединения
