Электромагнитные гидрораспределители

Электромагнитные гидрораспределители различают непрерывного и дискретного действия.

В устройствах непрерывного действия помимо 2 фиксированных конечных положений есть и не фиксированные промежуточные для обеспечения разностепенного дросселирования потока РЖ (рабочая жидкость) и, отсюда, разное давление и расход РЖ в гидродвигателях гидроустановок. Это распределители с пропорциональным управлением для установки в гидравлические сервоприводы.

Дискретные устройства отличает фиксированное число позиций при переключении.

Управляющее воздействие производится

• кнопкой, рукоятью, педалью
• механизмом внешнего воздействия (рычаг/ толкатель/ кулачок)
• двигателем: электромагнитом, гидроцилиндром и др.

В маркировке указывают число присоединяемых линий, далее число позиций запорно-регулирующего элемента. Например 4/2 (читается распределитель "четыре на два").

Запорно-регулирующий элемент определяет деление на седельный (клапанный) и золотниковый виды.

• Первые используют шарик/ конус/ диск, прижимаемый к опорной поверхности седла.
• Вторые - цилиндрический или дисковой золотник. Клапанные гидрораспределители герметичны, слабочувствительны к загрязнению, ограничены 3 линиями и 2 положениями.

Золотниковые модели способны иметь множество линий и положений, характерны утечки РЖ, восприимчивы к загрязнениям.

При механическом виде перемещения золотника зачастую применяют электромагнит (соленоид) постоянного/ переменного тока «мокрый» (заполненный гидромаслом) или «сухой» (не заполненный).

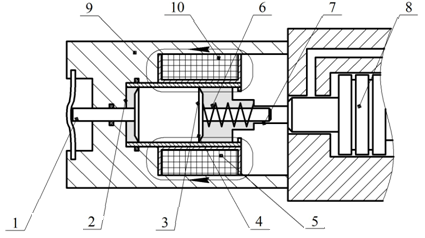

Наиболее востребованный вариант: «мокрый» электромагнит постоянного тока. См. фото.

При поступлении постоянного тока в обмотку 5 сердечник 3 и поршень 7 втягивается со смещением золотника 8 вправо. Возвратное движение производится встроенной пружиной или электромагнитом, размещенным на противоположном конце золотника.

«Мокрый» электромагнит отличает конструкционная герметичность и устойчивость к коррозии при обеспечении безударного-плавного переключения золотника.

В управлении гидроцилиндром соленоид с золотником выполняет функцию преобразователя электросигнала управления в гидравлический, поэтому распределитель с электромагнитом именуют электрогидравлическим.
