Шестеренные насосы

27 мая 2019

В них перекачивание жидкости происходит в камерах изменяющегося объема, которые образуют профили шестерен.

Что свойственно НШ

наличие статора с ротором и замыкателей;
герметичное разделение всасывающей и нагнетательной камер при одновременном замыкании замыкателей, статора и ротора;
подача происходит путем возникновения во всасывающей камере объема, герметично отсекаемого замыкателями;
образование защемленного объема;
распределение жидкости во всасывающей и нагнетательной полостях - щелевое, без необходимости в золотниках и клапанах;
одна степень свободы у замыкателей;
пульсирующая, неравномерная подача жидкости;
нагрузка не определяет подачу насоса.

Большинство признаков свойственно ряду объемных гидравлических машин, т.к. шестеренные относятся к объемным.

Примерная классификация насосов НШ

Различают

по виду зацепления
- внутреннего
- внешнего
по форме зубьев
- прямые
- шевронные
- винтовые
от направления вращения ротора
- правого
- левого
- реверсивного
по числу сцепляющихся роторов
- 2-ух роторные
- 1-но роторные
по числу ступеней
- одноступенчатые
- многоступенчатые
по возможности регулировки
- регулируемые
- нерегулируемые
по способу обеспечения работоспособности от давления

разгруженные

неразгруженные

с автоматической регулировкой торцевых зазоров

Такая классификация условна.

Подбирая насос, следует учитывать ряд параметров.

Насос внутреннего зацепления отличает меньший уровень шума и пульсации, но в производстве он дороже и чаще используются в стационарных машинах – станках и прессах.

Насосы внешнего зацепления одноступенчатые распространены в технике, наиболее всего - в гидроприводах мобильных машин.

Особенности:

низкая цена;
значительная вариативность возможных скоростей вращения;
значительный диапазон вязкости рабочей жидкости, т.е. работоспособность при значительном перепаде температур;
создание высокого давления несмотря на небольшой вес

Конструкция шестеренного насоса

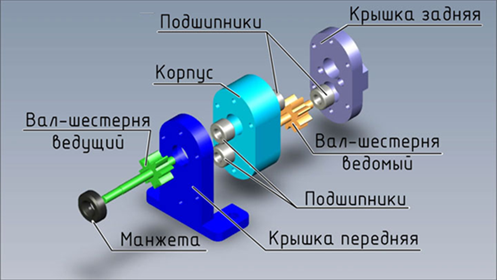

Конструктивно насос состоит из: корпуса, ведущего и ведомого вала-шестерни, крышек передней и задней, подшипников и крепежа.

Работа

На примере насоса НШ наружного зацепления (см. рисунок).

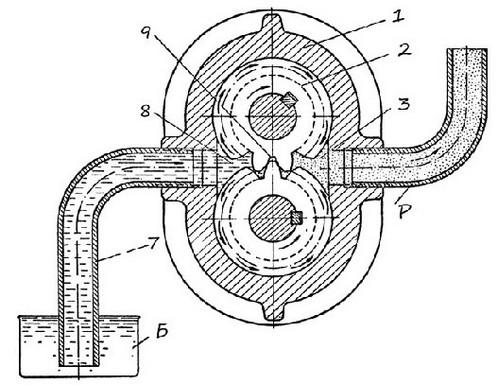

принцип действия шестеренного насоса наружного зацепления

Воздух при вращении ведомой и ведущей шестерен заполняет межзубьевой объем, подается из линии всасывания 8 в полость нагнетания 3.

В линии всасывания благодаря создаваемому разряжению за счет перепада давления масло поднимается из бака Б по всасывающему трубопроводу 7 в межзубьевое пространство всасывающей полости.

При вращении шестерен масло перемещается в область нагнетания и при входе зубьев в зацепление выталкивается в нагнетательную линию.

При этом подача жидкости происходит в направлении стрелок на рис., а не в местах зацепления
