В основе работы гидравлических систем лежит движение рабочей жидкости, а точнее, ее контролируемое движение. Это движение регулируется специальной аппаратурой, которая отвечает за изменение расхода жидкости и величины давления.

Дроссели – ключ к управлению потоком

Одним из главных элементов этой аппаратуры являются дроссели. Предаствляет собойэто регулируемое гидравлическое сопротивление, которое изменяет скорость потока рабочей жидкости (РЖ). Проще говоря, это "кран", регулирующий проход жидкости.

Конструкция и принцип работы

Существуют различные их типы, отличающиеся конструкцией и способом регулирования.

Щелевой: пример точной настройки

Рассмотрим щелевой вариант - классический пример аппарата для точного изменения расхода. Типичный пример, модель Г77 состоит из корпуса, внутри которого установлен полый плунжер с лимбом и крышками.

Как работает?

РЖ поступает в дроссель по каналу "А", проходит внутрь плунжера и через прорезь "В" выходит по каналу "Б". Щель дросселя – это узкое пространство между кромками прорези "В" и отверстием "Г". Площадь этой щели определяет, сколько жидкости сможет пройти через дроссель за единицу времени.

Регулировка расхода: поворот плунжера

Ключевая особенность - изменение площади щели путем поворота плунжера. Чем больше угол поворота плунжера, тем шире щель, и тем больше РЖ проходит через нее.

Монтаж и применение

Как правило, монтируется на приборной плите, к которой подводятся трубопроводы.

Щелевые дроссели трубного монтажа, дроссель с обратным клапаном

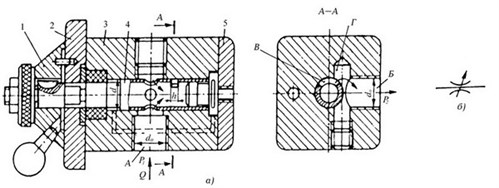

Щелевого типа: а – устройство; б – условное обозначение

Щелевые дроссели трубного монтажа, щелевой дроссель с обратным клапаном

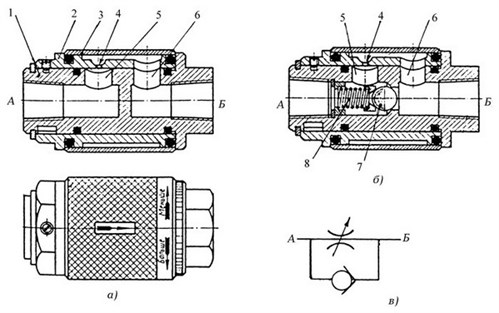

Щелевые трубного монтажа: а – конструкция; б – щелевой с обратным клапаном; в – условное обозначение

Другие типы

Существуют и другие варианты, которые устанавливаются непосредственно в трубопроводы.

Ниже показан аппарат модели ДКМ, состоящий из двух дросселей и двух обратных клапанов, предназначенный для модульного монтажа. Модульный монтаж - это сборка нескольких аппаратов в один блок на плите или гидравлической панели.

Сдвоенный дроссель с обратным клапаном модульного монтажа

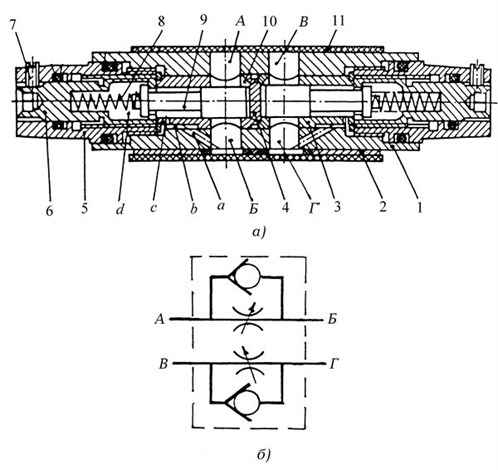

Сдвоенный аппарат с обратным клапаном модульного монтажа: а – устройство; б – условное обозначение

Обеспечивают точное управление потоком рабочей жидкости и, как следствие, плавное и контролируемое движение механизмов.

Дополнительные аспекты

Точность регулировки: позволяют получить очень точную регулировку расхода жидкости, что является необходимым для определенных типов гидравлических систем, требующих высокой точности управления.
Управление давлением: также могут использоваться для управления давлением в системе, в сочетании с другими гидравлическими элементами.
Выбор типа зависят от требований конкретной гидравлической системы, включая давление, расход, температуру и другие параметры РЖ.
Дополнительные функции: некоторые модели могут иметь дополнительные функции, например, встроенные клапаны или датчики давления.

Заключение

Дроссели – это неотъемлемая часть гидравлических систем, обеспечивающие точную регулировку потока жидкости и управление давлением. Разнообразие типов и конструкций позволяет выбирать наиболее подходящее решение для различных гидросистем, обеспечивая эффективность и надежность их работы.
