Разработан для достижения плавности работы гидравлических моторов и цилиндров, ограничения скорости движения исполнительных механизмов при действии попутной нагрузки.
При опускании груза в устройствах подъема/опускания груза нагрузка действует в ту же сторону, что и двигатель.
Под нагрузкой РЖ (рабочая жидкость) будет выталкиваться из двигателя с большой скоростью, вследствие чего исполнительный механизм, стремительно двигаясь, приведет к удару, поломке, аварии.
Ограничить скорость движения исполнительного механизма позволяет применение тормозного клапана.
Как работает односторонний тормозной клапан

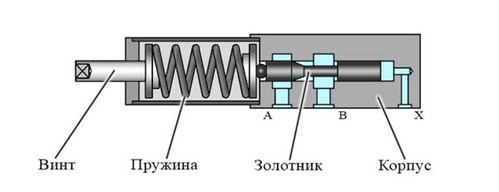

Золотник, находящийся в корпусе, подвергается давлению пружины, регулируемой винтом, в результате золотник смещается вправо, поясок перекроет канал для прохода РЖ.
На другой торец золотника воздействует давление из лини управления со смещением его влево с открытием канала для течения РЖ.
Рассмотрим пример:
Поставим клапан в гидролинию, соединенную со штоковой полостью цилиндра - он будет функционировать при опускании груза. Линию управления соединяем с линией подвода РЖ в поршневую полость.
Без давления в поршневой полости золотник под давлением пружины перекроет проходное сечение, РЖ не сможет течь из штоковой полости цилиндра, шток останется на месте.
При переключении распределителя РЖ от насоса пройдет в поршневую полость, под давлением в линии управления золотник сдвинется, открыв проходное сечение, РЖ начнет истекать из штоковой полости - груз начнет опускаться.
Но сильно разогнаться не получится, т.к. при ускорении давление в поршневой полости цилиндра и в линии управления начнет снижаться, что ведет к смещению золотника и сокращению проходной щели, т.е. увеличится сопротивление выходу РЖ из штоковой полости, что позволит ограничить скорость движения штока.
Для того, чтобы при поступлении в полость цилиндра при подъеме груза РЖ шла в обход тормозного клапана, ставится параллельно ему обратный клапан.
Промышленные модели непосредственно в золотнике имеют обратный клапан.
