Распределители РХ6 (производитель Болгария) - аналоги ВЕ6, гидрораспределителей отечественного производства.
Схема структуры условного обозначения для РХ06 574ОФ размещена здесь.
условный проход 6 мм

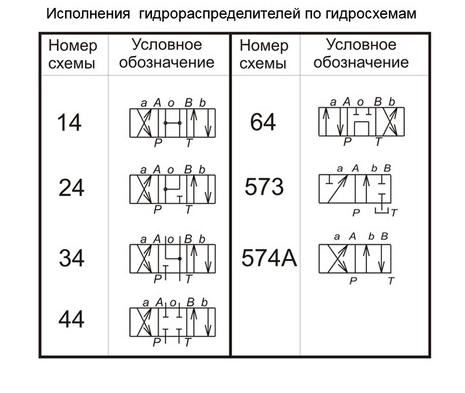

схема распределения рабочей жидкости - 574А
напряжение: 220 вольта переменного тока
макс. расход рабочей жидкости 16-30 л/мин;
номинальное давление на входе 32 МПа;
максимальное давление на выходе 6 МПа;
масса не более 1,45 кг.

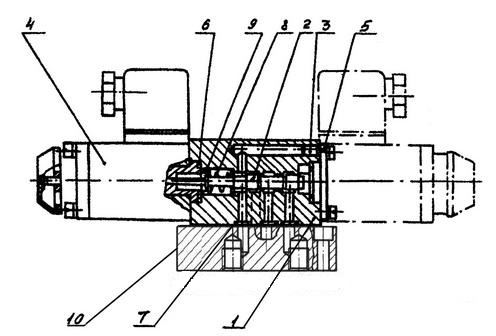

Конструкция гидрораспределителя всех видов управления принципиально одинаковая:
Принцип работы распределителей гидрожидкости, предлагаемых в нашей товарной карте:
|
РХ06 574 ОФ В220 |
принципиально схож.
При отсутствии управляющего сигнала золотник удерживается пружиной в среднем или в исходном положении (кроме импульсного золотника).
Переключение золотника осуществляется от заполненного маслом магнита. Магнит через толкатель перемещает управляющий золотник из исходного положения в заданную позицию.
При этом обеспечивается перетекание жидкости по направлениям Р-А и В-Т или Р-В и А-Т.
При обесточенном магните золотник пружиной перемещается в исходное положение. Подробнее
|
