Гидровентили


Гидровентили

Универсальные и встраиваемые гидровентили В-4/320, В-4/500, ВМ-4/320, ВМ-4/500, ВМ1-4/500, ВВ-4/320 предназначены для применения в гидросистемах станков и автоматических линий в роли запорных вентилей, дросселей и кранов-демпферов для манометров.

Конструктивное исполнение определяет тип гидровентиля:

В - универсальный;

ВМ - кран-демпфер для манометра;

ВМ1 - кран-демпфер для манометра c разгрузкой манометра на слив;

ВВ - встраиваемый.


Купить гидровентили в Челябинске с доставкой по России и СНГ



  Наименование Описание
Гидровентили ВМ 1 - 4/500 Гидровентили ВМ 1 - 4/500

цена

Заказать
Гидровентили ВМ - 4/500 Гидровентили ВМ - 4/500

цена

Заказать
Гидровентили ВВ - 4/320 Гидровентили ВВ - 4/320

цена

Заказать
Гидровентили ВМ - 4/320 Гидровентили ВМ - 4/320

цена

Заказать
Гидровентили В - 4/500 Гидровентили В - 4/500

цена

Заказать
Гидровентили В - 4/320 Гидровентили В - 4/320

цена

Заказать

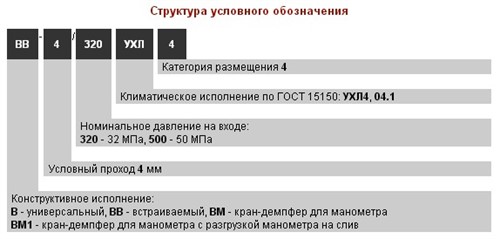

Структура условного обозначения гидровентилей В4, ВМ4, ВВ4

ВВ

-

4

320

УХЛ

4

Категория размещения 4

Климатическое исполнение по ГОСТ 15150: УХЛ4, 04.1

Номинальное давление на входе:
320 - 32 МПа, 500 - 50 МПа

Условный проход 4 мм

Конструктивное исполнение:
В
- универсальный, ВВ - встраиваемый, ВМ - кран-демпфер для манометра
ВМ1
- кран-демпфер для манометра c разгрузкой манометра на слив

Технические характеристики гидровентилей В4, ВМ4, ВВ4

Наименование

Условный проход, мм

Давление на входе, ном, МПа

Давление на входе, макс, МПа

Расход рабочей жидкости, ном, л/мин

Расход рабочей жидкости, макс, л/мин

Вес, кг

Габаритные размеры, мм

В-4/320

4

32

35

6,3

25

0.58

83x60x60

В-4/500

4

50

55

6,3

25

0.58

83x60x60

ВМ-4/320

4

32

35

-

-

0,71

95x83x60

ВМ-4/500

4

50

55

-

-

0,71

95x83x60

ВМ 1-4/500

4

50

55

-

-

0,85

95x83x60

BB-4/320

4

32

35

6.3

25

0.24

91x60

Примечание:

а) В-4/320, В-4/500; б) ВМ-4/320, ВМ-4/500; в) ВМ1-4/500; г) ВВ-4/320; д) размеры монтажного отверстия для ВВ-4/320.

Габаритные и присоединительные размеры гидровентилей В4, ВМ4, ВВ4

Gidroventili 1

Gidroventili 2
