Фильтры магнитные ФМ очистки масел и СОЖ


Фильтры магнитные ФММ

Очищают от взвешенных магнитных и немагнитных частиц (смесь) рабочую жидкость гидросистем:

  • минеральных масел
  • керосина
  • смесей минеральных масел и керосина

Кинематическая вязкость жидкости 1-75 мм²/с при температуре 10-50°С. Температура внешней среды 1-40°С.

Магнитными очистительными сепараторами комплектуются металлорежущие станки и кузнечно - прессовое оборудование, что дает возможность повысить чистоту обработки поверхности деталей и использовать охлаждающие рабочие жидкости многократно.

ФММ сепараторы магнитные - аналоги фильтрам магнитным ФМ

Фильтры ФМ - аналоги ФММ на давление 0,63 МПа:

  1. Фильтр магнитный ФМ1 имеет аналог ФММ 21 ДУ=16мм
  2. Фильтр ФМ 2 аналог ФММ 22 ДУ=20 мм
  3. ФМ 3 аналог ФММ 23 ДУ=25 мм
  4. ФМ 4 аналог сепаратора ФММ 24 ДУ=32 мм
  5. ФМ 6 аналог фильтра фММ 25 Ду=50 мм
  6. ФМ 7 аналог фильтра магнитного ФММ 26 Ду=63 мм
  7. фильтр ФМ аналог сепаратора 8 ФММ 27 Ду=100 мм
  8.  ФМ 5 Ду=40 мм  - не имеет аналога



Фильтры - аналоги на давление 1,6 МПа:

  1. магнитный сепаратор ФММ 21 имеет аналог фильтр магнитный ФМ1 Ду=16мм
  2. ФММ 22 - аналог фильтра ФМ 2 Ду=20 мм
  3. ФММ 23 - аналог ФМ 3 Ду=25 мм
  4. сепаратор ФММ 24 - аналог фильтра ФМ 4 Ду=32 мм
  5. фильтр фММ 25 - аналог фильтра ФМ 6 Ду=50 мм
  6. ФММ 26 - аналог фильтра магнитного ФМ 7 Ду=63 мм
  7. сепаратор магнитный 8 ФММ 27 - аналог фильтра ФМ Ду=100 мм



Фильтры магнитные ФМ очистки масел и СОЖ



  Наименование Описание
Фильтр магнитный ФМ 6 Фильтр магнитный ФМ 6 Заказать

Технические характеристики сепараторов ФММ

Номинальное давление, с которым работают сепаратор магнитный ФММ, 1,6 МПа, выдерживая диапазон температур - от 10° С до 50° С. Перепад давлений на входе/выходе процесса очистки масла при номинальном расходе - не более 0,025 МПа.

На степень очистки влияет вязкость жидкостей, она составляет от 1 мм²/с до 75 мм²/с и обеспечивает при однократном пропускании жидкости - 73% качества, при многократном пропускании жидкости - 88%.



Тип фильтра

Условный
проход

Номинальный
расход

Габаритные размеры

Масса

ФММ-21

16 мм

8 л/мин

не более 170x85x73 мм

1,3 кг

ФММ-22

20 мм

12,5 л/мин

не более 190x95x73 мм

1,7 кг

ФММ-23

25 мм

25 л/мин

не более 220x120x100 мм

3 кг

ФММ-24

32 мм

50 л/мин

не более 220x155x125 мм

3,8 кг

ФММ-25

50 мм

100 л/мин

не более 285x185x150 мм

8,3 кг

ФММ-26

63 мм

200 л/мин

не более 325x250x210 мм

16 кг

ФММ-27

100 мм

400 л/мин

не более 385x330x290 мм

45 кг



Устройство магнитных фильтров - сепараторов

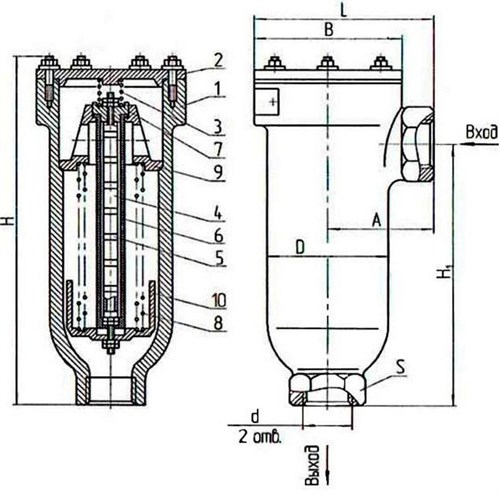

 фильтр-сепаратор магнитный для очистки масел и СОЖ. Чертеж

На схеме обозначены: 1 - корпус, 2 - крышка, 3 - пружина, 4-10 - фильтрующий пакет с магнитным патроном образуемым чередующимися магнитами и стальными шайбами;  с пружинными элементами (сетчатый каркас), установленными между упором и стаканом.

Принцип работы фильтра магнитного для очистки масел и СОЖ

На первом этапе через входное отверстие, расположенное между магнитным патроном и пружинными элементами в фильтр поступает требующая очищения рабочая жидкость.

Осаждение магнитных частиц происходит на магнитном патроне.

Дополнительное очищение  от немагнитных и остаточных магнитных частиц получает масляная жидкость при прохождении через зазоры в пружинных элементах.

Через выходное отверстие сепаратора выходит очищенная жидкость.
