Клапаны обратные ПГ51-22 и ПГ51-24


Клапан обратный ПГ51-2 предназначен для обеспечения одностороннего потока жидкости в гидросистемах. Гидроклапаны обратного типа беспрепятственно пропускают рабочую жидкость в одном направлении, а при обратном движении потока(в противоположном от основного)они запирают поток.

Клапаны обратные типа ПГ51-2  изготавливаются стыкового исполнения по присоединению, монтаж на плите.



Наименование Описание
Клапан обратный ПГ51-22

цена

Заказать
Клапан обратный ПГ51-24

цена

Заказать

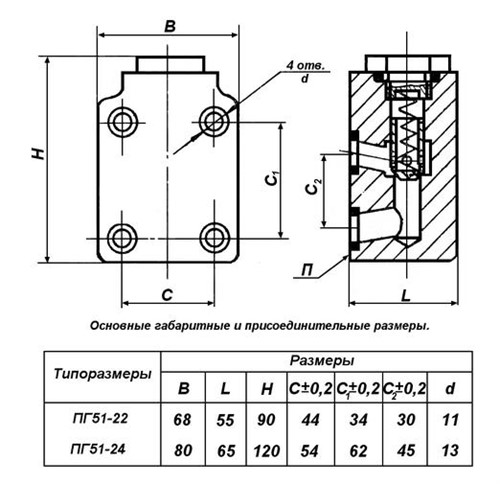

Устройство и работа клапанов обратных ПГ 51-2

Gidroklapan Pg 51 2

В корпусе 1 установлен клапан 4, разделяющий каналы А и Б. Клапан прижат к запорной фаске корпуса пружиной 5. Направляющее отверстие клапана уплотнено пробкой 2 с резиновым кольцом 3.

Уплотнение стыковой поверхности клапана осуществляется двумя резиновыми кольцами 6.

Масло, подводимое под давлением в канал Б, отжимает клапан от запорной фаски корпуса и проходит в канал А.

При изменении направления потока, масло через канал А и отверстие В поступает в надклапанную полость и прижимает клапан к запорной фаске, закрывая проход масла в канал Б.
