БГ12 насосы пластинчатые нерегулируемые (габ.2+1, 2+2)


БГ12 двухпоточные габ.2+1, 2+2

Насосы пластинчатые типа БГ12-2 рассчитаны на подачу минеральных масел с ном. тонкостью фильтрации 25 мкм, кинематической вязкостью 17-213 мм2/с и t +10...+50°С при ном. давлении 12,5 МПа в гидросистемы металлорежущих станков и иного оборудования.

Производят

  • однопоточными и двухпоточными;
  • направление вращения вала: правое и левое.

Расшифровка структуры условного обозначения насосов БГ12-2 (габ.2+1)

35 БГ12-2 М _. УХЛ4
подача, л/мин (рабочий объем, см³) с противоположной стороны привода Насос пластинчатый нерегулируе-мый подача, л/мин (рабочий объем, см³) со стороны привода Модерни-зированный Направление вращение вала правое - без обозначения, Л-левое Климатическое исполнение по ГОСТ 15150-69. УХЛ - для районов с умеренным и холодным климатом. Категория размещения 4
5-5,4(5)   1А-5,4(5)
8-9(8)   1-9(8)
12-14,6(12,5)   2А-14,6(12,5)
18-19,4(16)   2-19,4(16)
25-25,5(20)   3А-25,5(20)
35-33(25)   3-33(25)
50-56(45)   4А-56(45)
70-73,9(56)   4-73,9(56)
100-110,4(80)   5А-110,4(80)

Купить пластинчатый нерегулируемый насос БГ12 двухпоточный габ.2+1, 2+2




Одно- и двухпоточные насосы работают одинаково

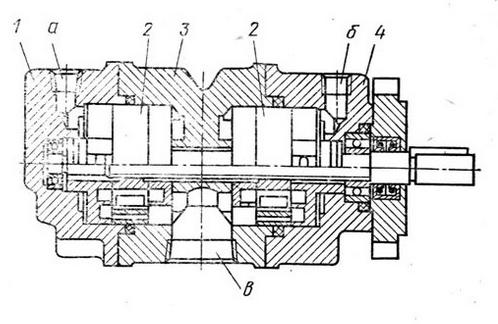

Принцип действия однопоточных и двухпоточных насосов

Ротор приводится во вращение шлицевым валом. Пластины, входящие в пазы ротора, под действием центробежной силы постоянно поджаты к внутренней поверхности статора.

Каждая пластина двигается в пазу соответственно профилю внутренней поверхности статора.

Каждая из камер n (образуемая пластинами, статором и ротором) и Н (в отверстии под пластинами) при стыковке

  • с окнами всасывания дисков наращивает рабочий объем, наполняясь рабочей жидкостью (РЖ),
  • с окнами нагнетания дисков снижает объем, вытесняя РЖ.

3а 1 оборот ротора каждая из камер выполняет 2 цикла всасывания и нагнетания.

В насосе налажен прямо противоположный отвод и подвод РЖ, за счет чего нагрузка от давления со стороны полостей нагнетания на ротор уравновешивается и вал передает только крутящий момент.

При начале работы поджим рабочего комплекта выполняется пружинами, а в рабочем процессе дополняется давлением РЖ.

При разных показателях кинематической вязкости подача гидронасоса вычисляется по формуле:

Q= л/мин,

Где Q - номинальная (далее ном.) подача (л/мин);

      - коэффициент подачи при ном. параметрах давления на выходе и частоте вращения;

      - кинематическая вязкость в интервале 35-40 мм²/с (сСт);

      - кинематическая вязкость, при которой определяется подача, мм²/с (сСт)

При частоте вращения насоса, отличного от номинальной, подача вычисляется по формуле (ГОСТ 14658-86):



формула

Где  Qном. - ном. подача, л/мин;

        Nизм. - частота вращения, при которой определяется подача, об/мин;

        Nном.- ном. частота вращения, об/мин.
