Клапан обратный типа Г51-3


Клапаны обратные Г51-3 (Г52-3)

Клапан обратный Г51-3 разработан для обеспечения одностороннего потока рабочей жидкости в гидросистемах.

Гидроклапаны обратные беспрепятственно пропускают рабочую среду в одном направлении и запирают поток в обратном направлении.

Гидроклапан обратный типа Г51-3

устаревшее наименование - Г52-3.


Каталог гидроклапанов обратных типа Г51-3



  Наименование Описание
Гидроклапан обратный Г51-31 Гидроклапан обратный Г51-31

цена

Заказать
Гидроклапан обратный Г51-32 Гидроклапан обратный Г51-32

цена

Заказать
Гидроклапан обратный Г51-33 Гидроклапан обратный Г51-33

цена

Заказать
Гидроклапан обратный Г51-34 Гидроклапан обратный Г51-34

цена

Заказать
Гидроклапан обратный Г51-35 Гидроклапан обратный Г51-35

цена

Заказать
Гидроклапан обратный Г51-36 Гидроклапан обратный Г51-36

цена

Заказать
Гидроклапан обратный Г51-37 Гидроклапан обратный Г51-37

цена

Заказать

Назначение гидроклапанов обратных Г51-3

  1. Гидроклапаны обратные Г51-37, Г51-36, Г51-35, Г51-34, Г51-33, Г51-32, Г51-31 созданы для промышленного использования в целях обеспечения гидросистем машин и оборудования односторонним потоком минерального масла.
  2. Гидроклапаны данного типа поддерживают давление в маслопроводах и сливных конструкциях.
  3. Клапаны с давлением, превышающем норму, могут применяться как подпорные клапаны.

Клапан обратный Г51-3. Типы исполнения

Направляющая гидроаппаратура. Основное требование - это герметичность.

Особенно важно при нахождении в закрытом положении - поддерживать минимальное гидравлическое сопротивление, а в открытом - большое гидравлическое сопротивление.

В зависимости от давления открывания гидроклапаны представлены в нескольких вариантах исполнения в пределах 0,05-0,5 МПа.

По типу присоединения гидроклапаны также отличаются по исполнению:

  • типично резьбовое присоединение для обратных гидроклапанов Г51-31, Г51-32, Г51-33, Г51-34, Г51-35;
  • фланцевое для Г51-36 и Г51-37.

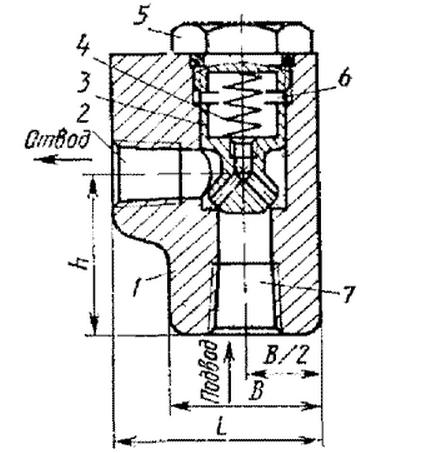

Устройство и работа обратного гидроклапана Г51-3

Устройство и работа обратного гидроклапана Г51-3

Устройство клапанов Г51-3 и ПГ51-2 аналогично:

к коническому седлу корпуса 1пробкой 5 через пружину 4 прижат плунжер 3. Минеральное масло, подведенное к отверстию 7, приподнимает плунжер и движется к отводному отверстию 2.

Изменение направления потока давление рабочей жидкости в отверстии 2 (и полости 6) с пружиной 4 прижимает плунжер к седлу.

Возможность обратного потока исключена.

То есть при прохождении потока рабочей среды в заданном направлении гидроклапан под действием давления потока отходит от седла, в обратном - под действием давления потока и пружины прижимает клапан к седлу и запирает поток.
