Клапаны давления с обратным клапаном Г66-1 и Г66-3


Для пропускания потока рабочей жидкости при достижении заданной величины давления предназначены гидроклапаны,  имеющие  обратный клапан.

Управление происходит определённой настройкой пружины или дистанционно. В противоположном направлении гидроклапаны пропускают поток минерального масла независимо от величины давления.

Клапаны давления

Г66-12, Г66-14, Г66-32, Г66-34, Г66-35, БГ66-32, БГ66-34, ВГ66-32, ВГ66-34,  БГ66-35, ВГ66-35, ДГ66-32 и другие клапаны данной группы, в зависимости от гидравлической схемы, могут ограничивать, поддерживать или регулировать давление в системе и использоваться как предохранительные, переливные или редукционные клапаны.

Напорные золотники с обратным клапаном

Клапаны давления Г66-1 изготовляются по давлению трех модификаций: с номинальным давлением 0,5 МПа (БГ66-1, ПБГ66-1), 2,0 МПа (Г66-1, ПГ66-1) и 10 МПа (ВГ66-1, ПВГ66-1). Напорные золотники ПГ66-1, ПБГ66, ВП66-1 по способу присоединения - стыкового исполнения.




Исполнение по присоединению

П - резьбовое (трубное) и

без буквы - стыковое.

Исполнение по номинальному давлению настройки

А - 1МПа

Б - 6,3 МПа,

В - 10МПа,

Д - 20МПа,

без буквы - 2,5МПа.

Схема работы клапана  Г66 с обратным клапаном

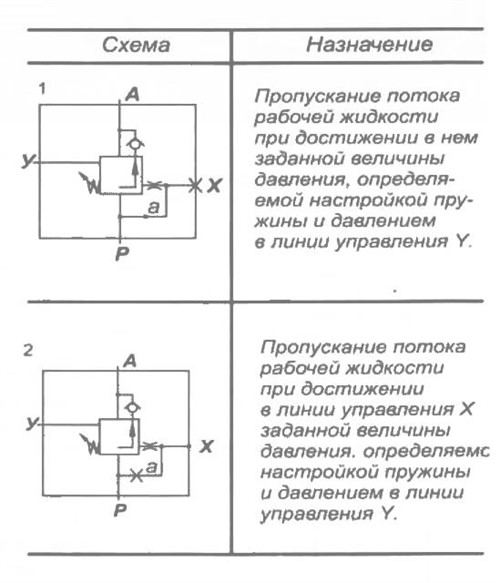

Gidroklapan G 66 1 Shema Raboty

Устройство и работа клапанов Г66-1

При дистанционном управлении напорный золотник устанавливают в управляющем потоке. Масло от насоса пропускают через напорный золотник или в направлении от отверстия г к отверстию а, или в обратном направлении. В начальный момент отверстия а иг разобщены, так как золотник 8 под действием пружины 3 находится в крайнем нижнем положении, а обратный клапан 10 под действием пружины 13 в крайнем верхнем положении (клапан закрыт).

Принцип действия напорных золотников с обратным клапаном типов ПГ66-1, ПБГ66-1, ПВГ66-1, БГ66-1 аналогичен таковому для редукционных клапанов с регулятором.

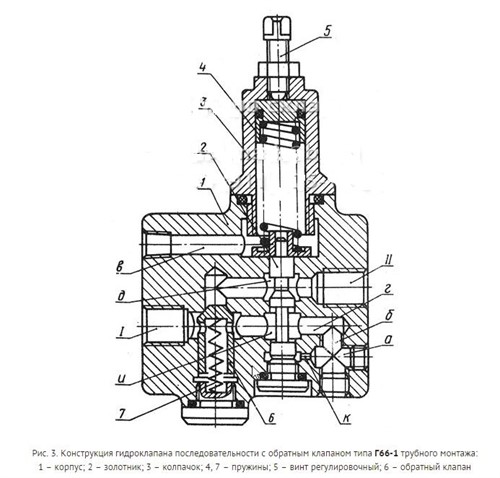

Gidroklapan G 66 1 Shema Trubnyj Montazh (1)

При подводе масла к отверстию а, когда давление в камере и, которая соединяется с отверстием а демпфирующим отверстием ж и от верстием д, возрастет настолько, что преодолеет усилие пружины 3, отрегулированной винтом 4, золотник 8 переместится вверх, отверстия а иг сообщатся и масло под давлением будет поступать из отверстия а в отверстие г. При подводе масла к отверстию г, когда давление возрастет настолько, что преодолеет усилие пружины 13, обратный клапан 10 откроется, отверстия г и а сообщатся и рабочая жидкость будет поступать из отверстия г в отверстие а. Демпфирующее отверстие ж служит для демпфирования колебаний золотника 8. Для отвода утечек, происходящих по зазору между золотником и корпусом 1 в камеру в, предусмотрено отверстие б. Давление в системе легко регулируется поворотом винта 4. Винт сжимает пружину 3 через поршень 5, уплотненный по диаметру во избежание наружной течи резиновым кольцом 6.

Устройство и работа клапанов типа Г66-3

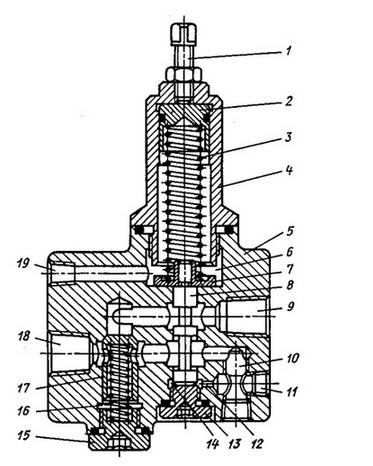

 Gidroklapan G 66 32 Ustrojstvo

В расточках корпуса 1 помещены золотник 2, поджатый с торца пружиной 4, усилие которой регулируется винтом 5, и обратный клапан 6, отжатый в крайнее положение пружиной 7.

Гидроклапаны давления стыкового монтажа отличаются от гидроклапанов трубного монтажа конструкцией корпуса. Уплотнение стыковой плоскости осуществляется резиновыми кольцами круглого сечения.

Работа гидроклапанов. При подводе рабочей жидкости к отверстию Р и отвода из отверстия А гидроклапан работает как клапан последовательности, а при подводе рабочей жидкости к отверстию А и отводе из отверстия Р – как обратный клапан.

При использовании гидроклапана по схеме 1 рабочая жидкость, подводимая в полсть подвода Р корпуса 1 через канал а и демпфер к, поступает под торец золотника 2. Давление жидкости на торец золотника уравновешивается усилием пружины 4. Поток рабочей жидкости пропускается в линию отвода А при достижении заданной величины давления в линии подвода Р, определяемой настройкой пружины 4 и давлением в линии Y. Отверстие к малого диаметра (демпфер) предназначено для уменьшения колебаний золотника 2.

 При работе гидроклапана давления по схеме 2 в канале а устанавливается пробка 3, а рабочая жидкость через канал б и демпфер к поступает под торец золотника 2. Давление жидкости на торец золотника уравновешивается усилием пружины 4. Поток рабочей жидкости пропускается в линию отвода А при достижении заданной величины давления в линии подвода Р, определяемой настройкой пружины 4 и давлением в линии Y. При подводе в линию А давление рабочей жидкости преодолевает усилие слабой пружины 7, отжимает обратный клапан 6, и поток свободно проходит в линию Р.
