Насос пластинчатый типа С12-4М, С12-5М


Насос C12-5M, С12-51, С12-52(53, 54) для смазки

Насосы для смазочных систем типа С12-4М-...и С12-5М-.. являются пластинчатыми насосами с нерегулируемым потоком. Насосы соответствуют ТУ 2.053.1764-85. Применяются в основном для подачи минеральных масел вязкостью от 17 до 213 мм2/с в смазочные системы станков. Насосы нерегулируемые пластинчатые представлены с реверсивным и правым направлением вращения. ТУ 2.053.1764-85




Устройство и принцип работы насосов типов С12-4 и С12-5

Строение насосов

корпус (6)

вал (4)

две пластины (2)

пружина (7)

кольцо (3)

камеры всасывания и нагнетания.

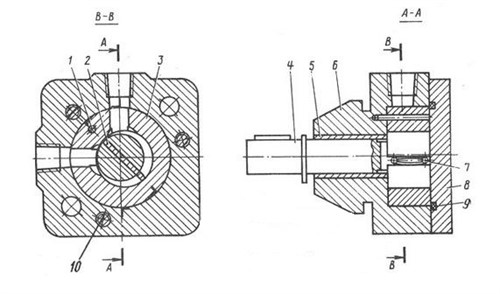

Nasosy C12 5 M C12 4 M Rabota

В чугунном корпусе (6) расположено кольцо(3). Наружная поверхность вала касается внутренней поверхности кольца, разделяя камеры всасывания и нагнетания. В бронзовой втулке (5), запрессованной в корпусе, вращается вал (4), расположенный концентрично относительно наружного диаметра кольца (3). Вал имеет паз, в котором установлены две пластины (2). Между пластинами находится пружина (7), которая прижимает пластины к внутренней поверхности кольца. Кольцо (3 ) в корпусе насоса фиксируется штифтом (1). Насос закрыт крышкой (8). Стык между корпусом и крышкой уплотняется резиновым кольцом (9). Крышка крепится к корпусу насоса винтами (10).

Работа насосов

На первом этапе происходит увеличение объема камеры всасывания в тот момент вращения вала, когда одна из пластин проходит отверстие всасывания и открывает его - происходит всасывание масла. После того, как другая пластина откроет отверстие нагнетания, объем камеры нагнетания уменьшается и масло выкатывается в нагнетательный трубопровод.

Рекомендации по установке и монтажу

  1. Обеспечивать удобный доступ к нему для монтажа и наблюдения за работой.
  2. Обеспечить установку с высотой всасывания не более 0, 5 м.
  3. Не использовать для наружной установки ( не имеет специального уплотнения вала).
  4. Соединение вала насоса с приводным валом выполнять при помощи упругой (эластичной) муфты или зубчатого колеса.
  5. Валы насоса и привода сцентрировать (неточность установки вызывает преждевременный износ вала и заедание деталей насоса).
  6. Максимальное радиальное смещение осей валов 0,05 мм.
  7. Максимальный угол перекоса 30º.
  8. Для изменения направления вращения  - всасывающий и нагнетательный трубопроводы поменять местами.

Монтаж всасывающий и нагнетательный трубопроводы

Всасывающий и нагнетательный трубопроводы должны быть прямыми или с плавными изгибами. Всасывающий трубопровод должен быть по возможности коротким с минимальным количеством изгибов. Не следует  устанавливать на всасывающим трубопроводе какие-либо дополнительные трубопроводы.  Присоединение всасывающего трубопровода к насосу должно иметь надежное уплотнение, исключающее возможность подсасывания воздуха.
