НПл (габ.2+1) устройство насоса, характеристика, принцип работы, обозначение


Насос НПл 80-25/6-3 пластинчатый габарит 2+1

Насосы НПл двухпоточные габ. 2+1  насосы  пластинчатые нерегулируемые двухпоточные в машиностроении

В качестве источника энергии для гидравлической системы станков для металлообработки и для других машин используются насосы. Насосы НПл, в частности габ. 2+1, становятся преобразователем подведенной к нему энергии в энергию движущеейся жидкости (нерегулируемый поток жидкости). Насосы, в свою очередь приводятся в действие электрическим двигателем, или другим способом.




Промышленные насосы НПл двухпоточные габ.2+1

Пластинчатые двухпоточные насосы НПл, как и все роторные относятся к объемным насосам и  характеризуются следующими свойствами (по сравнению с динамическими насосами):

  1. Неравномерность подачи, которая вызвана нагнетанием жидкости отдельными объемами (рабочими камерами).
  2. Герметичность, т.к. объемный насос отделяет напорный трубопровод от всасывающего.
  3. Самовсасывание - способность насоса, начав работу с воздухом во всас трубопроводе, создать достаточно большое разрежение и подсосать жидкость.
  4. Жесткость характеристики, т.к. подача объемного насоса мало зависит от давления нагнетания.



Гидронасос НПл двухпоточный габарита 2+1 характеристики

Насос НПл двухпоточный габарита 1+2 имеет общие характеристики с насосами габаритов 1+1, 2+2.



6,3 МПа

16 МПа

20МПа

Частота вращения вала насосов

960 об/мин

1500 об/мин

1500 об/мин

Направление вращения вала

Правое

Левое (спецзаказ)

Правое

Левое (спецзаказ)

Правое

Левое (спецзаказ)

ГОСТ

ТУ 2.053.1899-88

ТУ 2.053.1899-88

ТУ 4141-022-05748393-2003У

Примечание. Направление вращения вала определяется со стороны привода: по часовой стрелке -правое, против - левое.

Тех.характеристики гидронасосов приведены на каждой странице-товарной карте товара. Там же, в галерее, размещены изображения - чертежи, таблицы с возможностью увеличения просмотра и перелистывания (стрелки вправо-влево).


 Характеристики минеральных масел для двухпоточных насосов НПл габарита 2+1

Следует отметить малую требовательность к вязкости жидкости, нет высоких скоростей течения. Минеральное масло, используемое в качестве рабочей жидкости, обеспечивает работоспособность и долговечность насоса и одновременно смазывает детали.



6,3 МПа

16 МПа

20 МПа

температура масла

от -10°С до +60°С

-10°С - +60°С

 -10°С - +60°С

вязкость масла кинематическая

 20 - 400 мм²/с (сСт).

25 - 213 мм²/с (сСт).

25 - 213 мм²/с (сСт).

 тонкость фильтрации

25 мкм

25 мкм

25 мкм

Широко используются масла марок ИГП-38, ВНИИ НП-403 и их аналоги, если соответствуют перечисленным требованиям.



Мощность и эффективность насоса

У двухпоточного насоса НПл габарита 2+1 номинальная мощность равна сумме мощностей однопоточных насосов из которых он состоит.

Эффективность  насосов (КПД - %) - 70 - 85%.

НПл - насос двухпоточный Габариты в зависимости от подачи

Важнейшая характеристика эксплуатационных показателей - рабочий объем. Это идеальная (теоретическая) подача насоса за один оборот его вала. Подача насосов - от  5,3 до 33 л/мин. Критерием деления на группы, так называемые габариты,  является подача насоса.

Наименование

Старое название

Подача л/мин.

Наименование

Старое название

Подача л/мин.

НПл - насос двухпоточный Габарит 2+1

НПл 63-8/6,3

5Г12-24АМ

53,8/5,8

НПл 45-5/16

5БГ12-24АМ

56,7/5,3

НПл 63-12,5/6,3

8Г12-24АМ

53,8/9,7

НПл 45-5/16

8БГ12-24АМ

56,7/8,9

НПл 63-16/6,3

12Г12-24АМ

53,8/12,7

НПл 45-12,5/16

12БГ12-24АМ

56,7/14,4

НПл 63-25/6,3

18Г12-24АМ

53,8/21,1

НПл 45-16/16

18БГ12-24АМ

56,7/19,4

НПл 63-32/6,3

25Г12-24АМ

53,8/27,9

НПл 45-20/16

25БГ12-24АМ

56,7/25,5

НПл 63-40/6,3

35Г12-24АМ

53,8/35,7

НПл 45-25/16

35БГ12-24АМ

56,7/33

НПл 80-8/6,3

5Г12-24М

69,9/5,8

НПл 56-5/16

5БГ12-24М

71,4/5,3

НПл 80-12,5/6,3

8Г12-24М

69,9/9,7

НПл 56-8/16

8БГ12-24М

71,4/5,3

НПл 80-16/6,3

12Г12-24М

69,9/12,7

НПл 56-12,5/16

12БГ12-24М

71,4/14,4

НПл 80-25/6,3

18Г12-24М

69,9/21,1

НПл 56-16/16

18БГ12-24М

71,4/19,4

НПл 80-32/6,3

25Г12-24М

69,9/27,9

НПл 56-20/16

25БГ12-24М

71,4/25,5

НПл 80-40/6,3

35Г12-24М

69,9/35,7

НПл 56-25/16

35БГ12-24М

71,4/33

НПл 125-8/6,3

5Г12-25АМ

110,4/5,8

НПл 80-5/16

5БГ12-25АМ

105,6/5,3

НПл 125-12,5/6,3

8Г12-25АМ

110,4/9,7

НПл 80-8/16

8БГ12-25АМ

105,6/8,9

НПл 125-16/6,3

12Г12-25АМ

110,4/12,7

НПл 80-12,5/16

12БГ12-25АМ

105,6/14,4

НПл 125-25/6,3

18Г12-25АМ

110,4/21,1

НПл 80-16/16

18БГ12-25АМ

105,6/19,4

НПл 125-32/6,3

25Г12-25АМ

110,4/27,9

НПл 80-20/16

25БГ12-25АМ

105,7/25,5

НПл 125-40/6,3

35Г12-25АМ

110,4/35,7

НПл 80-25/16

35БГ12-25АМ

105,6/33



Обозначения пластинчатых двухпоточных насосов НПл

НПл 45-25/16 УХЛ4

НПл - насос пластинчатый нерегулируемый

45 -  рабочий объём первого насоса

25  - рабочий объем второго насоса

16 - 16 МПа, Рном

(Л) отсутствует - вращение вала правостороннее

УХЛ - насос рассчитан на работу в умеренно-холодных климатических условиях

4 - категория размещения насоса -4



Устройство насоса НПл двухпоточного 2+1

В корпусе закреплены два рабочих комплекта соответствующих насосов НПл однопоточных.

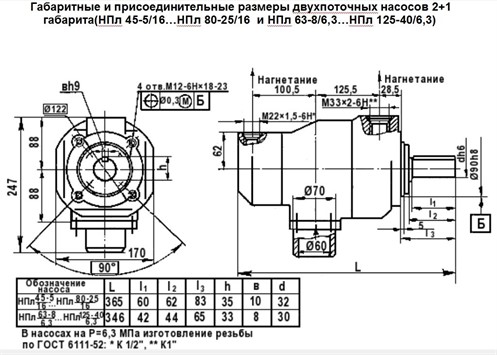

Nasos Npl Dvuhpotochnye Gabarit2 2

Рабочий комплект состоит из:

  1. Статора. Статор выполняет функции несущей конструкции и магнитопровода. Часть электродвигателя, состоит из сердечника с обмоткой и станины. Станина - основная несущая часть машины, на которой крепятся рабочие узлы.
  2. Ротора. Ротор - это вращающаяся деталь (от латинского "roto" - "вращаюсь"), в данном случае электродвигателя, расположенная внутри статора.
  3. Специальных пластин
  4. Диска с шейкой
  5. Диска плоского
  6. Вала.Вал - это деталь, передающая крутящий момент и поддерживающая вращение других деталей. В случае насоса это металлический цилиндр, на котором крепятся рабочие колеса. Вал свободно вращается в подшипнике качения.

В крышке насоса расположено всасывающее отверстие

В корпусе насоса - нагнетательное

Общее всасывающее отверстие только у двухпоточных.

Принцип работы пластинчатого насоса НПл габарита 2+1

Нагнетание рабочей жидкости у всех двухпоточных насосов НПл осуществляется двумя независимыми потоками - в этом отличие их от НПл однопоточного. Принцип работы одинаков для всех насосов НПЛ и однопотосных и для двухпоточных.
При вращении ротора пластины перемещаются на заданное расстояние в пазах ротора в соответствии с профилем внутренней поверхности статора, при этом рабочие камеры между пластинами, статором и ротором увеличивают свой объем.  В момент соединения  с каналами всасывания заполняются рабочей жидкостью.

Следующим этапом рабочие камеры соединяются с каналами нагнетания и вытесняют рабочую жидкость в магистраль нагнетания. Объем камер на этом этапе уменьшается.

Проблемы насосов НПл

В период эксплуатации насоса могут возникнуть неисправности, которые описываются как "насос гудит", "греется насос", "насос шум". Например, цикличный шум, который при увеличении давления в системе усиливается, а на холостом ходу отсутствует. Или насос не создает рабочее давление, или внезапно исчезло давление в гидросистеме станка. Некоторые неисправности можно устранить на месте не отправляя в ремонт и не покупая новый.
