Пневмоклапаны


Пневмоклапаны

Разработаны для снижения давления сжатого воздуха и поддержания его в заданном интервале в воздушных линиях пневматического привода и системах разнообразного технологического оборудования.

Клапан пневматический регулирующий и запорный – конструктивное звено любой пневмосистемы.

Климатическое исполнение УХЛ, категория размещения 4 по ГОСТ 15150.

Пневмоклапаны рассчитаны для работы на сжатом воздухе, очищенном не грубее 10 класса по ГОСТ 17433-80, при температуре окружающей среды от 5º до 45ºС и относительной влажности до 80%.

Пневмоклапан купить в компании ГидроМаш с доставкой



  Наименование Описание
Пневмоклапан редукционный ПКР(М)122-12 Пневмоклапан редукционный ПКР(М)122-12

цена

Заказать
Пневмоклапан П-КП-4/10 Пневмоклапан П-КП-4/10

цена

Заказать
Пневмоклапан П-КГ Пневмоклапан П-КГ

цена

Заказать
Пневмоклапан редукционный ПКР(М)122-16 Пневмоклапан редукционный ПКР(М)122-16

цена

Заказать
Пневмоклапан редукционный ПКР(М)122-25 Пневмоклапан редукционный ПКР(М)122-25

цена

Заказать
Пневмоклапан редукционный ПКР(М)211-40 Пневмоклапан редукционный ПКР(М)211-40

цена

Заказать
Пневмоклапан обратный ПО 06-2 (1) Пневмоклапан обратный ПО 06-2 (1)

цена

Заказать
Пневмоклапан обратный ПО 10-2 (1) Пневмоклапан обратный ПО 10-2 (1)

цена

Заказать
Пневмоклапан обратный ПО 16-2 (1) Пневмоклапан обратный ПО 16-2 (1)

цена

Заказать
Пневмоклапан обратный ПО 20-2 (1) Пневмоклапан обратный ПО 20-2 (1)

цена

Заказать
Пневмоклапан обратный ПО 25-2 (1) Пневмоклапан обратный ПО 25-2 (1)

цена

Заказать
Пневмоклапан П-КАП 16-2 Пневмоклапан П-КАП 16-2

цена

Заказать
Пневмоклапан КЭП_16-1.24в Пневмоклапан КЭП_16-1.24в

цена

Заказать
Пневмоклапан КПЭ 4-45 Г24 Пневмоклапан КПЭ 4-45 Г24

цена

Заказать

Обратный пневмоклапан

Функции: пропуск сжатого воздуха по пневмолинии в одном направлении. В обратном направлении пропуск закрыт.

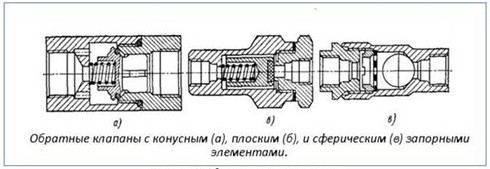

По виду запорного элемента делят на:

конусный, плоский, сферический (форма резинового шарика) (фото).

Обратный пневмоклапан, чертеж, работа

Обратный пневматический клапан сферический и конусный более эффективен, т.к. дает минимальное гидросопротивление относительно потока сжатого воздуха. Пневмоклапан обратный серии ПО относится к с сферическим.

Обратные пневмоклапаны бывают

  1. с пружиной;
  2. без пружины.

Последние ставят в системы с большими проходными сечениями Ø выше 25 мм (для снижения гидросопротивления).

Рекомендовано: монтировать обратные пневмоклапаны без пружины строго вертикально, седлом запорного элемента вниз, что позволит увеличить герметичность и уменьшить время закрытия клапана.

Клапаны без пружины оснащают сферическим запорным элементом. Рабочее давление выше 0,5 – 0,7 бар.

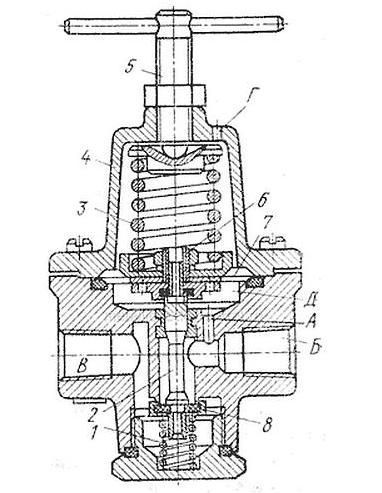

Редукционный пневмоклапан

Функции: контроль рабочего цикла по давлению/разности давлений в пневмосистемах управления. Выполняется подачей пневмосигнала при увеличении контролируемого давления до конкретного параметра. Помимо этого способен переключать пневматически управляемые узлы в пневмосистемах, когда установка конечных выключателей затруднена/невозможна.

Клапан последовательности активный и пассивный

активный клапан последовательности

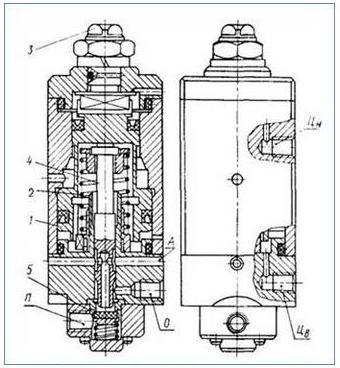

                      Активный клапан последовательности

Особенности активного последовательного пневмоклапана

Применение дифференциального поршня для исключения возникновения ложного сигнала до начала и в процессе работы поршня цилиндра.

Полости дифференциального поршня состыкованы с напорной (отв. Цн) и выхлопной (отв. Цв) полостями цилиндра. Поскольку до начала и в рабочем цикле поршня цилиндра разность давлений в его полостях меньше, чем после окончания хода, то дифференциальный поршень плотно удерживается в верхней позиции давлением выхлопной полости и пружиной (2), настраиваемой винтом (3) (фото).

При возврате поршня цилиндра в конечное положение и останове, давление в напорной полости приходит в баланс с давлением в магистрали. При этом давление в выхлопной полости уравновешивается с атмосферным.

Поршень, превозмогая усилие пружины, идет вниз, смещая через толкатель (4) клапан (5) с состыковкой выхода (0) и канала питания (П).

На выходе получаем пневмосигнал для:

  • реверсирования того же пневмоцилиндра;
  • управления работой иных элементов пневмосхемы.

После запуска пневмоцилиндра на реверс, поршень под воздействием пружины и разности давлений в полостях идет на подъем. Выход через отверстие (А) стыкуется с атмосферным воздухом.

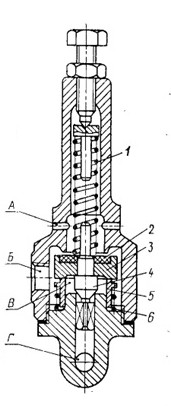

Особенности пассивного последовательного пневмоклапана

пневмоклапан последовательности пассивныйКонический клапан (4) пружиной поджат к седлу и через отверстие (А), выходное отверстие (Б) состыкован с атмосферным воздухом.

К каналу (Г) подведен сжатый воздух; под его давлением на площадь конического клапана превозмогаетсятся усилие пружины.

Клапан отходит от седла, а давление действует на большую площадь в полости (В).

Выходу воздуха из полости (В) мешает пружинка (6), поджимающая втулку (5) к поверхности клапана (3), и уплотнение (2) быстро поджимается к седлу, а отверстие (Б) расстыкуется с отверстием (А).

Под давлением в полости (В) превозмогается давление пружинки, втулка уходит вниз с освобождением прохода к отверстию (Б).

Возврат в исходное положение выполняется пружинными элементами (1) и (6).

Уточнить цену на пневмоклапан для воздуха можно у онлайн-консультанта и по тел. +7 (351) 247-65-68.
