Пневмовентиль ВВ-34 (24В), ВВ-32Ш (220)


Пневмовентили

Электропневматический вентиль ВВ-34 и ВВ-32Ш с прямоходным якорем разработан для возможности дистанционно управлять пневмоприводами. Он отвечает за поступление воздуха и является включающим.

Специфика рабочего процесса:

при включенной катушке проход сжатого воздуха через вентиль открыт, при обесточенной - перекрыт.

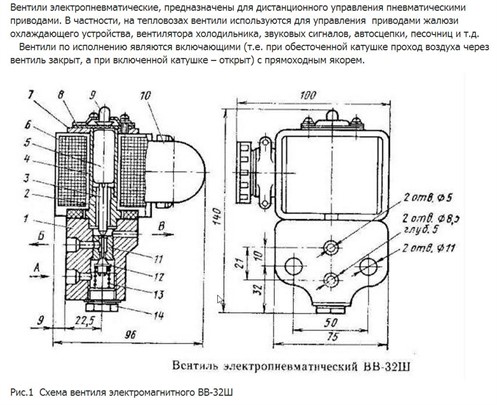

Вентиль имеет корпус 1 с размещенной системой клапанов и электромагнитным механизмом, состоящим из катушки 6, ярма 7, якоря 5 и сердечника 2, запрессованного в корпус. Якорь сдвигается в немагнитной направляющей гильзе 4.

Электропневматические вентили в каталоге



  Наименование Описание
Пневмовентиль ВВ-34 (24В) Пневмовентиль ВВ-34 (24В)

цена

Заказать
Пневмовентиль ВВ-32 Ш (220) Пневмовентиль ВВ-32 Ш (220)

цена

Заказать

Как устроены и работают пневмовентили ВВ-34 и ВВ-32Ш

Как устроены и работают пневмовентили ВВ-34 и ВВ-32Ш

Пружина 13 опирается на заглушку 14 и в обесточенной катушке осуществляет прижим нижнего клапана 12 к втулке 11, прекращая доступ воздуха из канала А к пневмоприводу (каналу Б).

Верхний клапан 3 в это время открыт, воздушная полость пневматического привода через каналы Б и В соединена с атмосферой.

Подача напряжения на катушку порождает электромагнитную силу с втягиванием якоря внутрь нее, что вызывает перемещение клапанов 3 и 12 вниз с закрытием верхнего и открытием нижнего отверстий во втулке 11.

Воздух из канала А проходит в канал Б к пневматическому приводу, а соединение канала Б с атмосферой разрывается.

В обесточенной катушке пневмовентиля клапан под усилием пружины 13 приходит в исходную позицию.

Поступление сжатого воздуха к приводу прекращается и оставшийся его часть по каналу Б через верхнее отверстие во втулке 11 и канал В выводится наружу с отключением пневмопривода. Ход клапана в электропневматическом вентиле, мм — 1 мм.

Зазор между якорем и сердечником составляет:

в отпущенном, мм — 1,8. в притянутом состоянии, мм — 0,8.

Кнопка 9, отгороженная от якоря резиновой прокладкой 8, отвечает за ручное единоразовое включение электропневмовентиля для опробования работоспособности и в прочих ситуациях.

Подключение выводов катушки к внешней цепи для электромагнитных пневмовентилей, имеющих в обозначении литеру Ш (ВВ-34Ш, ВВ-32Ш), происходит через штепсельный разъем 10 типа ШР20О4ЭШ8 (вставку) и ШР20П4ЭШ8 (колодку), в иных случаях - через винтовое соединение.
