Клапаны предохранительные прямого действия М-ПКА


Клапаны предохранительные прямого действия М-ПКА

Возможно применение М-ПКА на минеральном масле аналогичного качества с кинематической вязкостью 10...400 сСт с 14 классом чистоты по ГОСТу 17216-71 в гидросистемах, оснащенных фильтрами с номинальной тонкостью фильтрации до 25 мкм.



Классификация исполнения по давлению на:

10 Мпа клапан М-ПКА-3,2-00;

20 МПа клапан М-ПКА-3,2-01;

32 МПа клапан М-ПКА-3,2-02.

Условное обозначение М-ПКА - клапанов в климатическом исполнении УХЛ

Позиция
на рисунке

Наименование
1 Корпус
2 Седло
3 Клапан(запорный элемент)
4 Табличка
5 Пружина
6 Пружина
7 Упор
8 Гайка
9 Винт
10 Моховичок
11 Гайка М-10 6Н
12 Кольцо резиновое
13 Кольцо резиновое
14 Пробка К1/4”
15 Заклепка 2х5 ГОСТ 10299-68
16 Штифт



Как устроен и работает клапан

Рабочая жидкость подается под клапан 3 через отверстие в седле 2 (рис.).

Превышение давления в гидравлической системе выше настроенного усилия пружины 6 заставляет клапан 3 преодолевать созданное пружиной сопротивление со смещением вправо и соединением линий давления и слива, в результате давление в системе падает.

 M -pk -ugm

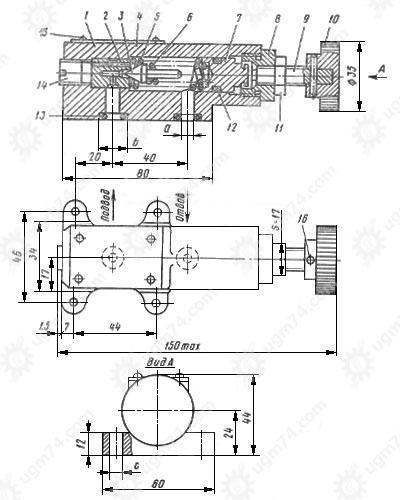

 Схематический рисунок.

Понижение давления ниже настроенного усилия пружины заставляет клапан сместиться влево с перекрыванием потока масла на слив, в результате давление в системе поднимается до настроенной величины.

Руководство по эксплуатации

Обслуживание клапанов осуществляется лицами, хорошо знакомыми с их устройством и рекомендациями по эксплуатации.

Не следует эксплуатировать клапан на критических величинах, превосходящих рекомендованные технические величины.

Во избежание несчастных случаев следует регулярно осуществлять:

  • внешний осмотр соединений гидросистемы;
  • проверку работоспособности контрольно-регистрирующей аппаратуры;
  • замену фильтроэлементов гидросистемы;
  • не производить ремонтные работы при работающей гидросистеме;



Этапы монтажа

  • извлечь из внутренней полости транспортные заглушки,
  • слить консервационную жидкость,
  • промыть клапан назначенной к использованию рабочей жидкостью.

 Возможен горизонтальный, вертикальный и наклонный варианты установки клапанов при условии свободного доступа к регулировочному винту.

Чистота и геометрическая точность поверхности монтажной плиты, к которой крепятся клапаны стыковой поверхностью, обеспечивает плотное их прилегание.

Рекомендации по эксплуатации

 В системе следует подготовить устройство для отвода воздуха, наличие которого обеспечивает нормальную работу клапанов и всей гидравлической системы.

В рабочем процессе следует смотреть за чистотой минерального масла, т.к. загрязняющие частицы при попадании на рабочие поверхности деталей клапана приводят к неустойчивости его работы.

При регулировке давления величина давления на сливе должна оставаться не выше 0,15 МПа.

На каждый эксплуатируемый клапан должен присутствовать паспорт с указанием количества отработанных часов, режимов эксплуатации с прописанными в нем: температурой рабочей жидкости, давлением настройки, потоком, цикличностью нагружения.

Основные технические характеристики

Наименование Модель клапана
М-ПКА-3,2 М-ПКА-3,2-01 М-ПКА-3,2-02
Условный диаметр Ду, мм 4 4 4
Давление настройки, МПа
номинальное 10 20 32
максимальное 12,5 25 40
минимальное 0,3 1 2
Поток рабочей жидкости, л/мин
номинальный 3,2 3,2 3,2
максимальный 4,5 4,5 4,5
минимальный 0,2 0,2 0,2
Давление на сливе, МПа 0,15 0,15 0,15
Давление пробное, МПа 45 45 45
90% ресурс, ч
До 10 МПа 2600 2600 2600
До 20 МПа 1800 1800 1800
До 32 МПа 1500 1500 1500
Масса, кг 1,0 1,0 1,0
