Гидромотор радиально-поршневой типа МРФ


Высокомоментные нерегулируемые  радиально-поршневые гидромоторы МРФ преобразуют энергию потока рабочей жидкости, минерального масла, в механическую энергию вращательного движения выходного вала.

Гидромоторы предназначены для работы в закрытых помещениях в горизонтальном положении.



Наименование Описание
Гидромотор МРФ 250/25М1-0,1

цена

Заказать
Гидромотор МРФ 160/25М1-0,1

цена

Заказать

Применяются в качестве исполнительного силового органа в силовых гидроприводах механизнов, машин и устройств таких, как:

  1. термопластавтоматы,
  2. пресса для переработки пластмасс,
  3. деревообрабатывающие станки,
  4. кузнечно-прессовое оборудование,
  5. строительно-дорожные машины, работающие в шахтах,
  6. буровые установки.

Рабочей жидкостью служат минеральные масла, соответсвующие требованиям:

  • без от воды, кислот, смол,
  • ощищенные от посторонних частиц,
  • вязкостью 20-500 сСт,
  • температурой 0-60 С.

Температура окружающей среды 0-50 градусов Цельсия. Климатическое исполнение УХЛ и О, категория размещения 4.

Техническая характеристика гидравлических насосов - гидромоторов МРФ

  Гидромотор/характеристики МРФ-100/25М1 МРФ-160/25М1 МРФ-160/25М1-20 МРФ-250/25М1
Номинальный рабочий объем, см? 100 160 250
Частота вращения, (об/мин):
- номинальная 750 480
- максимальная 960 600
- минимальная 12 10 8
Расход номинальный, л/мин. 79 81 127
Давление на входе, МПа:
- номинальное 25
- максимальное 32
Давление на выходе, МПа:
- максимальное 25
- минимальное 3
Номинальный перепад давления, МПа 24,7
Максимальное давление дренажа, МПа 0,05
Гидромеханический КПД, %, не менее 95
КПД, %, не менее 90
Удельная масса, кг/нм 0,15 0,097 0,079
Номинальная мощность, кВт 28,7 29,4 45,9
Крутящий момент, Нм:
- номинальный 373 597 932
- страгивания 354 567 885
Допускаемая нагрузка наконец вала, Н:
- осевая 300 500
- радиальная 1000 2000
Масса, без рабочей жидкости, кг 56 58 74

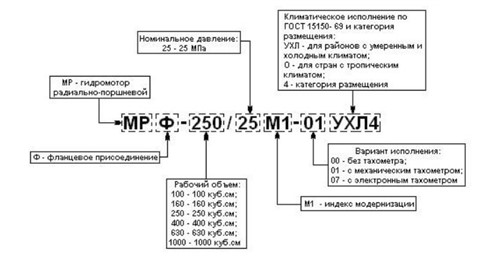

Схема условного обозначения гидромоторов МРФ

Gidromotor Mfr Oboznachenie Shema Gidromash

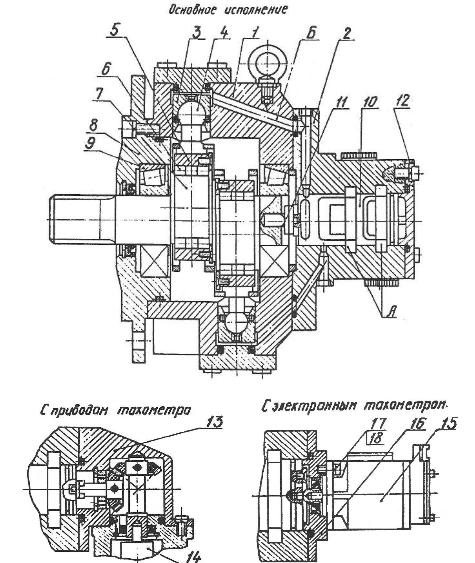

Устройство и принцип работы гидромоторов МРФ

Ustroistvo Gidromotora Mfr100 Mfr160 Mfr250 Mfr400

1 – корпус; 2 – корпус распределителя; 3 – поршень; 4 –шатун; 5 – обойма; 6 – насыпной

подшипник; 7 – вал эксцентриковый; 8 – крышка передняя; 9 – подшипник роликовый конический;

10 – распределитель цапфенный; 11 – крестовина; 12 – крышка задняя; 13 – привод тахометра; 14

– тахометр 8ТМ-0,5; 15 – преобразователь первичный ППЭ-Д1; 16 – фланец; 17 – винт; 18 – шайба

Присоединительные размеры смотрите в галерее к описаниям гидромоторов МРФ 160/250М и МРФ 250/25М.

В нерегулируемом аксиально-поршневом насосе - гидромоторе с реверсивным потоком и наклонным блоком цилиндров  ось вращения блока   цилиндров наклонена к оси вращения вала . В ведущий диск вала заделаны сферические головки  шатунов , закрепленных также с помощью сферических шарниров  в поршнях .

При вращении блока цилиндров и вала вокруг своих осей поршни совершают относительно цилиндров возвратно-поступательное движение. Вал и блок вращаются синхронно с помощью шатунов, которые, проходя поочередно через положение максимального отклонения от оси поршня, прилегают к его юбке и давят на нее. Для этого юбки поршней выполнены длинными, а шатуны снабжены корпусными шейками. Блок цилиндров, вращающийся вокруг центрального шипа, расположен по отношению к валу под углом 30° и прижат пружиной 12 к распределительному диску, который этим же усилием прижимается к крышке.

Рабочая жидкость подводится и отводится через окна в крышке. Поршни, находящиеся в верхней части блока, совершают ход всасывания рабочей жидкости. В то же время нижние поршни вытесняя жидкость из цилиндров, совершают ход нагнетания. Манжетное уплотнение в передней крышке гидромашины препятствует утечке масла из нерабочей полости насоса.

Модельный ряд высокомоментных гидромоторов состоит из 6 моделей с рабочими объемами 100, 160, 250, 400, 630 и 1000 см³, два из которых с рабочими объемами 400 и 1000 см³ - базовые. В наличии модели с объёмами 160 и 250 см³.
