Клапаны редукционные МКРВ, М КР 00


Клапаны редукционные МКРВ, М КР 00

Гидроклапаны редукционные понижают (редуцируют) давление в напорной линии, чем предохраняют гидравлическую систему от излишних нагрузок.

Основное назначение редукционных клапанов типа МКPВ 10/3 и МКPВ 6/3 – поддержание заданного давления рабочей жидкости в отводимом потоке. В системе поддерживается установленное давления, сниженное относительно давления подачи.

Применение редукционных клапанов масляного насоса

Применяются редукционные клапаны М-КР-00 для:

  1. упрощения изготовления трубопроводов,
  2. сокращения их числа,
  3. модернизации действующего оборудования при сохранении всех основных параметров.


Сфера применения редукционных клапанов:

  • в гидроприводах прессов, станков, мобильной техники, литьевых и литейных машин и прочего гидрофицированного оборудования;
  • в гидроприводах, где используется несколько гидродвигателей с одним насосом для обеспечения их работы.



КАТАЛОГ РЕДУКЦИОННЫХ КЛАПАНОВ М КР 00 И МКРВ




Технические характеристики и условное обозначение редукционных клапанов масляного насоса

Технические характеристики редукционные клапанов типа МКPВ 10/3 и МКPВ 6/3 могут быть различными и зависят от многих факторов. Понимание условного обозначения редукционных клапанов позволит вам подобрать предохранительный клапан под ваши задачи.

В маркировке редукционных клапанов масляного насоса приняты следующие условные обозначения:

  • М – присоединительные размеры клапана;
  • КPВ – клапан редукционный, созданный на базе единых вставных элементов;
  • 6 или 10 – условный проход клапана 6 или 10 мм;
  • литеры М или С после обозначений 6/3 или 10/3 обозначают способ монтажа клапана (М – модульный, С - стыковой);
  • следующие литеры В, Р, П определяют исполнение по виду регулировочного устройства (В – с регулировочным винтом, оснащенным головкой под ключ; Р – с рукояткой; П – с защитным колпачком и опломбированием);
  • 1, 2 или 3 после литер В, П, Р определяют исполнение по номинальному давлению настройки (без индекса – до 5 МПа , 1 – до 12,5 МПа, 2 – до 25 МПа, 3 – до 34 МПа);
  • УХЛ – определяют исполнение для регионов с умеренным и холодным климатом, О – для стран с тропическим климатом;
  • категория размещения: 2 – для районов общеклиматического исполнения, 4 – для районов с умеренным и холодным климатом.

Принцип действия клапана редукционного масляного насоса

В конструкции редукционного клапана имеется затвор, на который влияют поток рабочей жидкости и специальная пружина - задатчик. Силой сжатия пружины задается определенное давление, которое поддерживает редукционный клапан.

Работа редукционного клапана:

при усилии пружины больше давления рабочей жидкости, клапан открыт, при давлении больше усилия пружины, клапан частично перекрывает поток и понижает давление.

Важно помнить: редукционный клапан может понизить давление воды, но не повышает его.

Принцип работы гидроклапана МКРВ

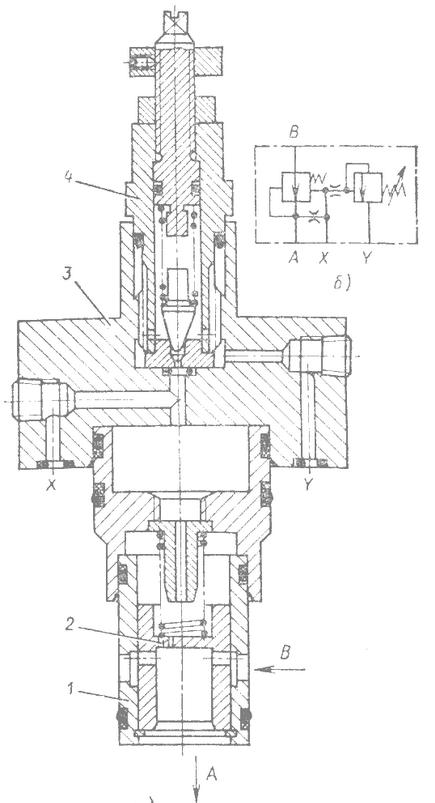

Принцип работы гидроклапана МКРВ. Принцип работы. Чертеж

Давление потока рабочей жидкости, подводимой через канал А к торцу основного клапана через демпферное отверстие 19 клапана 10 в его перегородке передается в надклапанную полость под затвор управляющего клапана. В итоге возникает сила, стремящаяся сдвинуть конический клапан 4 с его седла 5.

Этому усилию противопоставлено усилие пружины 2, настроенной на заданное давление (настройка предохранительного редукционного клапана производится сжатием пружины с помощью регулировочного винта 3).

Когда усилие, создаваемое давлением, превысит усилие пружины, конический клапан сдвигается и пропускает часть потока рабочей среды на слив в канал В. Одновременно через демпферное отверстие 19 клапана 10 начнется прохождение потока рабочей жидкости, который создаст перепад давления на торцах клапана 10, при этом клапан поднимется вверх и пропустит поток жидкости на слив через радиальные отверстия в гильзе 9 и канал В.

Снижение давления до уровня, при котором усилие пружины 2 управляющего клапана превысит усилие, создаваемое давлением потока рабочей среды, прикрывает конический клапан 4 управляющего клапана.

Расход через демпферное отверстие 19 понизится, снизив перепад давления на торцах клапана 10. Под давлением пружины 11 клапан прикроется и восстановит заданное давление.

Присоединение надклапанной полости через канал Х со сливом, поток управления идет в бак, основной клапан полностью открывается и разгружает гидросистему от давления.

При необходимости разделение слива потока управления от основного потока в отверстие Д корпуса устанавливается заглушка с резьбой М5, а в отверстие Y устанавливается присоединительный штуцер с резьбой К1/8", через который сливается управляющий поток.

Заводом поставляются клапаны с объединенным сливом основного и управляющего потока, а в отверстии Y установлена пробка К1/8".

В предохранительных клапанах типа МКПВ-.../3,3 и МКПВ-.../3,4 на корпусе управляющего клапана установлен гидрораспределитель типа ВЕ6 с электромагнитным управлением.

Устройство и работа редукционного клапана М-КР-00

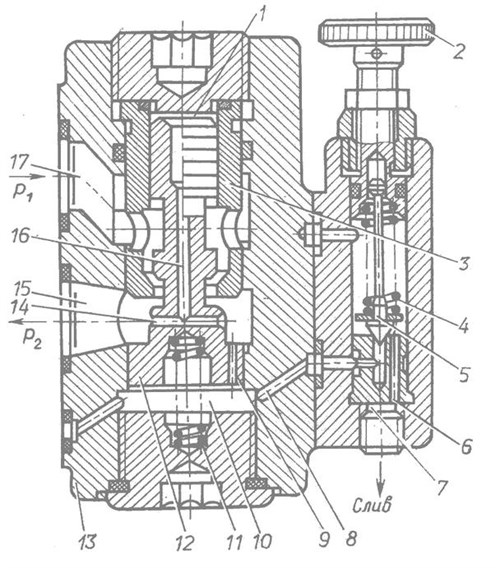

Гидроклапана МКР. Принцип работы. Чертеж
