Клапаны давления Г54-3, Г54-2

Клапан ограничения давления линейки Г54, включая модификации с обратным клапаном, представляет собой ключевой элемент гидросистем.

Его основная функция заключается в точном регулировании давления рабочей жидкости (РЖ) в системе, предотвращая превышение заданного значения.

Существует несколько модификаций гидроклапанов Г54, отличающихся по:

• Условному проходу.
• Номинальному давлению настройки
• Способу присоединения: фланцевое, резьбовое.
• Климат-исполнению.

Клапан ограничения давления Г54 купить в Челябинске

Клапаны ограничения давления Г54 широко применяются в различных гидросистемах, включая:

• Гидросистемы станков: для защиты гидроцилиндров и других элементов от перегрузок.
• Гидравлические прессы: для точного регулирования давления в рабочей зоне.
• Системы управления движением: для создания плавных и точных движений механизмов.
• Мобильная гидравлика: строительная, сельскохозяйственная и другой техника

Гидроклапан давления Г54-2

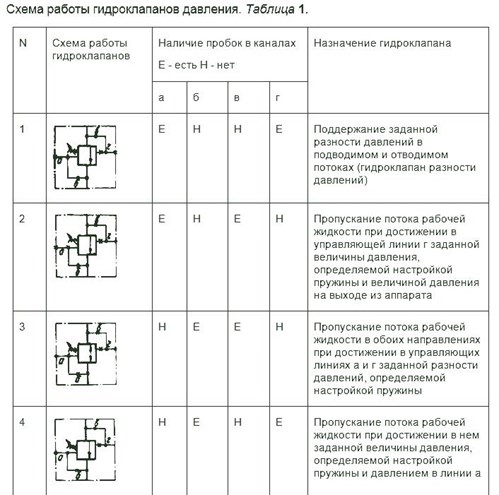

Работа гидроаппарата по необходимой схеме реализуется постановкой пробок с конической резьбой в указанные в табл. 1 каналы для стыковки конкретных гидравлических линий внутри устройства.

Конструкция относительно проста и эффективна

• Корпус: основа клапана, включает внутренние элементы.
• Золотник: подвижный элемент, перемещающийся под действием давления РЖ и пружины.
• Регулировочная пружина: обеспечивает необходимое усилие для удержания золотника в закрытом положении и задает величину давления срабатывания клапана.
• Каналы: для направления потока РЖ внутри Г54.

Принцип работы основан на взаимодействии давления РЖ и усилия пружины. Когда давление в системе достигает установленного значения, оно преодолевает силу пружины, и золотник поднимается, открывая проход для РЖ. Таким образом, давление в системе стабилизируется на заданном уровне.

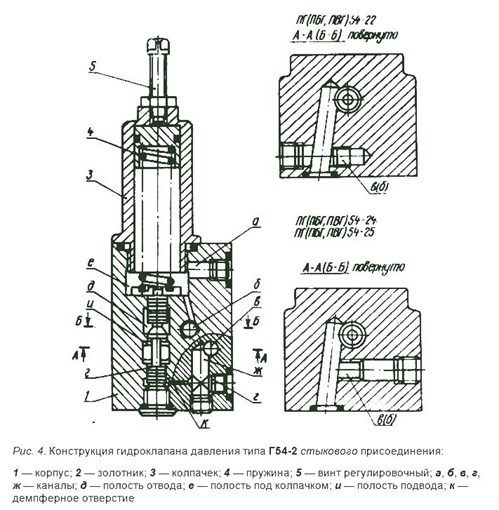

Г54-2: как устроен и работает

В расточке корпуса 1 размещен золотник 2, с торца поджатый регулирующей пружиной ограничения давления 4 винтом 5.

При работе по схеме:

1

РЖ, подаваемая в полость и корпус 1 сквозь каналы в и ж, демпферное отверстие к подходит под торец золотника. Давление (Р) РЖ на золотник компенсируется сжатием пружины.

Когда P в подводящей линии повышается с воздействием на золотник с преодолением сжатия пружины, золотник уходит вверх с соединением полости подвода и отвода.

Поскольку полость е под колпачком 3 состыкована каналом б с отводом, то разность давлений в каналах подвода и отвода, зависящая от сжатия пружины, удерживается неизменной вне зависимости от системных колебаний давления.

Для снижения колебаний золотника присутствует отверстие к малого Ø.

2

в канал ставится пробка, а сквозь канал г под торец золотника подведен управляющий поток.

Если P в управляющем потоке выше сжатия пружины - золотник уйдет вверх и состыкует полости подвода и отвода.

Поскольку полость г состыкована с полостью отвода, то гарантируется неизменной разность давлений в управляющем и отводимом потоках.

3

в каналы б и в ставят пробки, полость е сквозь канал стыкуется с баком или с управляющим потоком, а по каналу г поступает управляющий поток.

По достижении давления в управляющем потоке линии г заданного параметра, зависящего от сжатия пружины и давления в канале а, золотник состыкует полости подвода и отвода, что позволит пропустить поток РЖ.

4

в канал б ставят пробку, а полость е под колпачком 3 по каналу а соединится с баком или управляющим потоком, что даст проход потоку РЖ по достижении в нем заданного параметра давления, определяемого регулирующей пружиной ограничения давления и давлением в канале а.

Гидроклапаны ограничения давления стыкового монтажа имеют отличие от трубных аналогов только в конструкции корпуса. Плоскость стыка уплотняется резиновыми кольцами круглого сечения.

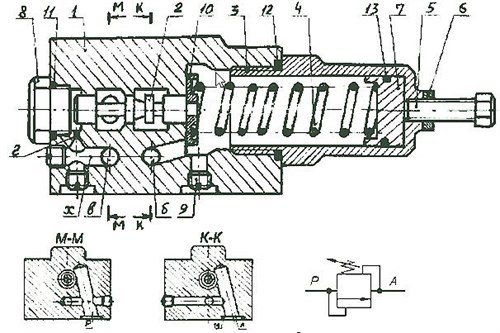

Гидроклапан давления Г54-3: как устроен и работает

В расточке корпуса 1 (см. фото) размещен золотник 2. Находящаяся в колпачке 3 пружина 4 посредством шайбы 10 блокирует вдвижение золотника в колпачок.

Сжатие регулирующей пружины ограничения давления настраивается смещением упора 7 винтом 5 с фиксацией настройки винтовой контргайкой 6.

РЖ, подаваемая в полость клапана Р по каналам «в, х» и демпферное отверстие «г», подходит под торец золотника. Давление РЖ на торец золотника компенсируется сжатием пружины.

При росте давления в линии подвода растет давление и на торец золотника. Одолевая сжатие пружины, золотник смещается, стыкуя полости Р и А.

Поскольку полость под колпачком 3 состыкована по каналу «б» с полостью отвода, то разность давлений в каналах подвода и отвода, зависящая от сжатия пружины, остается неизменной и не связана с колебаниями давления в системе.

Модели Г54 с обратным клапаном обладают дополнительной функцией предотвращения обратного потока рабочей жидкости. Это особенно важно в системах, где требуется обеспечить однонаправленное движение жидкости.

Преимущества ограничетельных клапанов  давления Г54

• Высокая надежность: простая конструкция и качественные материалы обеспечивают долговечность и устойчивость к различным воздействиям.
• Точность регулирования давления гарантирует стабильное поддержание заданного давления в системе.
• Широкий диапазон рабочих параметров позволяет подобрать оптимальное решение для любой гидросистемы.
• Простота монтажа и обслуживания: легко устанавливаются, не требуют сложного обслуживания.

Выбор

При выборе необходимо учитывать следующие факторы:

• Номинальное давление системы: должно соответствовать максимальному давлению в системе.
• Производительность системы: условный проход должен соответствовать требуемому расходу РЖ.
• Тип рабочей жидкости: совместим с используемой РЖ.
• Условия эксплуатации: учесть температуру окр. среды, вибрацию и другие факторы.
