Планетарные гидромоторы МГП


Мотор гидравлический планетарный МГП 125

Гидро моторы Планетарные МПГ- группа Моторов гидравлических Планетарной конструкции

Мотор гидравлический планетарный предназначен для привода рабочих органов в гидравлических системах сельскохозяйственных и других машин при эксплуатации в районах с умеренным климатом.

Гидромотор планетарный типа МГП является реверсивным устройством с торцевым распределением рабочей жидкости.

Данные гидромашины устанавливаются в гидравлические системы различных транспортных средств (дорожно-строительных машин, комбайнов, тракторов) и предназначены для привода активных рабочих органов.

Нерегулируемые высокомоментные гидромоторы типа МГП

Типоразмеры гидромоторов: МГП-80, МГП-100, МГП-125, МГП-160, МГП-200, МГП-315 рабочими объемами 80, 100, 125, 160, 200 и 315 смсоответственно.



Наименование Описание
Гидромотор МГП 80

в наличии

Заказать
Гидромотор МГП 125

в наличии

Заказать
Гидромотор МГП 160

в наличии

Заказать
Гидромотор МГП 315

в наличии

Заказать

Технические характеристики

Параметр

Типоразмер

МГП-80

МГП-100

МГП-125

МГП-160

МГП-200

МГП-315

Рабочий объем, см³

80,5

100,0

125,7

159,7

200,0

314,9

Частота вращения, об/мин

Номинальная

345

276

220

172

140

89

Максимальная

810

650

520

400

325

210

Минимальная

10

10

10

10

10

10

Давление на выходе, МПа

Номинальное

16

Максимальное

21

Полезная номинальная мощность, кВт

7,25

6,0

6,0

5,1

Номинальная величина потока, л/мин

30

Перепад давления макс., МПа

17,5

17,5

17,5

15

14

12

Масса, кг

9,8

10

10,3

10,7

11,1

12,3

Устройство и принцип работы

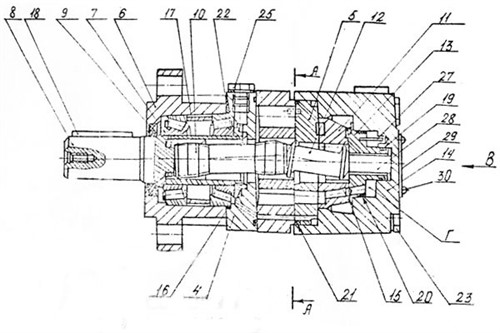

Gidromotor Mgp Shema Ustroistvo

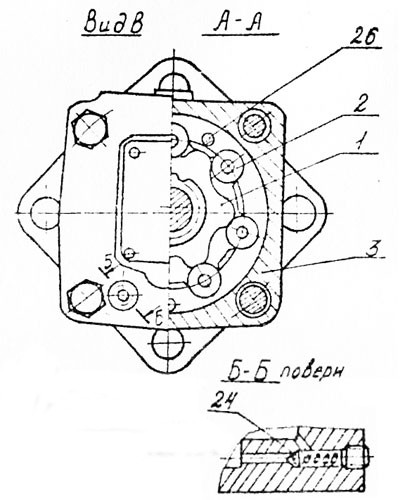

Gidromotor Mgp Shema Sostav Ustroistvo

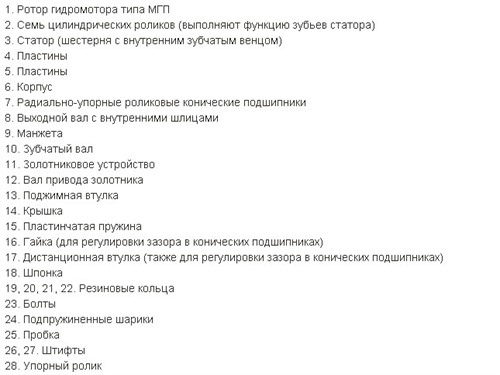

1. Ротор гидромотора типа МГП
2. Семь цилиндрических роликов (выполняют функцию зубьев статора)
3. Статор (шестерня с внутренним зубчатым венцом)
4. Пластины
5. Пластины
6. Корпус
7. Радиально-упорные роликовые конические подшипники
8. Выходной вал с внутренними шлицами
9. Манжета
10. Зубчатый вал
11. Золотниковое устройство
12. Вал привода золотника
13. Поджимная втулка
14. Крышка
15. Пластинчатая пружина
16. Гайка (для регулировки зазора в конических подшипниках)
17. Дистанционная втулка (также для регулировки зазора в конических подшипниках)
18. Шпонка
19, 20, 21, 22. Резиновые кольца
23. Болты
24. Подпружиненные шарики
25. Пробка
26, 27. Штифты
28. Упорный ролик

Рабочий орган планетарного мотора состоит из статора, ротора и роликов, которые с двумя пластинами образуют закрытые камеры переменного объема.

Через золотниковое устройство гидромотора под давлением подается рабочая жидкость. Она проходит через карданную систему и приводит выходной вал планетарного мотора во вращение. В качестве рабочей жидкости гидромотора используют минеральные масла с уровнем кинематической вязкости (20–800)∙10-6 м2/сек.

Гидромотор МГП адаптирован к сложным климатическим условиям и способен работать при окружающей температуре от –50 °С до +50 °С.

Особенности монтажа

При монтаже прибора необходимо установить дренажную гидролинию с целью предотвращения возможных утечек рабочей жидкости.

Механические воздействия от перемещений и деформаций не должны передаваться гидромотору.

Основные преимущества

Героторный мотор по сравнению с другими гидромоторами обладает следующими преимуществами:

  1. Возможность обеспечения высоких крутящих моментов при средних и низких частотах вращения, что позволяет исключить в приводах понижающие редукторы;
  2. Компактность, обеспечивающая возможность встраивания в различные механизмы (колеса, лебедки и др.).
