НПл (габ.2+2)устройство насоса, характеристика, принцип работы, обозначение


Насос НПл 63-63/6-3 пластинчатый габарит 2+2

НПл насосы габ.2+2 пластинчатые нерегулируемые двухпоточные в машиностроении

95% машиностроительных гидросистем металлорежущих станков используют пластинчатые насосы НПл, в том числе двухпоточные 2+2, в качестве источника энергии. Насосы НПл преобразуют подведенную к нему энергию (электрическим двигателем или др.) в энергию движущеейся жидкости. Поток жидкости в данном случае - нерегулируемый.




Гидронасос НПл двухпоточный габарита 2+2 характеристики

Пластинчатые насосы НПл двухпоточные габарита 2+2, из группы роторных, относятся к объемным насосам, для которых характерны неравномерность подачи - жидкость нагнетается определёнными объемами, самовсасывание, герметичность, невысокие требования к вязкости рабочей жидкости в отсутствие высоких скоростей.

Частота вращения вала насосов 6,3 МПа - 960 об/мин, ГОСТ  ТУ 2.053.1899-88

Частота вращения вала насосов 16 МПа - 1500 об/мин,  ТУ 2.053.1899-88

Частота вращения вала насосов 20МПа - 1500 об/мин, ТУ 4141-022-05748393-2003У

Направление вращения вала - Правое, Левое (спецзаказ).

Направление вращения вала определяется со стороны привода: по часовой стрелке -правое, против - левое.


Мощность насоса НПл двухпоточного габарита 2+2

У НПл двухпоточного габарита 2+2 номинальная мощность равна сумме мощностей двух однопоточных насосов. КПД насосов составляет 70 - 85%.

Важнейшая характеристика эксплуатационных показателей - рабочий объем. Это идеальная (теоретическая) подача насоса за один оборот его вала. В зависимости от подачи насосы пластинчатые  НПл двухпоточные разделены на группы, так называемые габариты.

Наименование

Старое название

Подача л/мин.

Наименование

Старое название

Подача л/мин.

НПл - насос двухпоточный Габарит 2+2

НПл 63-63/6,3

50Г12-24АМ

53,8/53,8

НПл 45-45/16

50БГ12-24АМ

56,7/56,7

НПл 63-80/6,3

50Г12-24М

53,8/69,9

НПл 45-56/16

50БГ12-24М

56,7/71,4

НПл 63-125/6,3

50Г12-25АМ

53,8/110,4

НПл 45-80/16

50БГ12-25АМ

56,7/105,6

НПл 80-80/6,3

70Г12-24М

69,9/69,9

НПл 56-56/16

70БГ12-24М

71,4/71,4

НПл 80-125/6,3

70Г12-25АМ

69,9/110,4

НПл 56-80/16

70БГ12-25АМ

71,4/105,6

НПл 125-125/6,3

100Г12-25АМ

110,4/110,4

НПл 80-80/16

100БГ12-25АМ

105,6/105,6

Характеристики масла для насосов НПл двухпоточных габарита 2+2

Минеральное масло используемое в качестве рабочей жидкости одновременно смазывает детали насоса обеспечивая его работоспособность и долговечность.

6,3 МПа - температура масла от -10°С до +60°С вязкость масла кинематическая 20 - 400 мм²/с (сСт)

16 МПа от -10°С - +60°С вязкость масла кинематическая - 25 - 213 мм²/с (сСт).

20 МПа от -10°С - +60°С вязкость масла кинематическая 25 - 213 мм²/с (сСт).

Тонкость фильтрации - 25 мкм

Наиболее распространено использование масла марок ИГП-38, ВНИИ НП-403.

Обозначение пластинчатых двухпоточных насосов НПл габарита 2+2

НПл 56-80/16 УХЛ 4

НПл- насос пластинчатый нерегулируемый

56 - V рабочий 1го насоса

80  - рабочий объем второго насоса

16 - Номинальное давление насоса обозначается в МПа

(Л) отсутствует - вращение направлено направо

УХЛ - использование насоса в умеренно-холодных климатических условиях

4 - категория размещения насоса



Устройство насоса НПл двухпоточного габарита 2+2

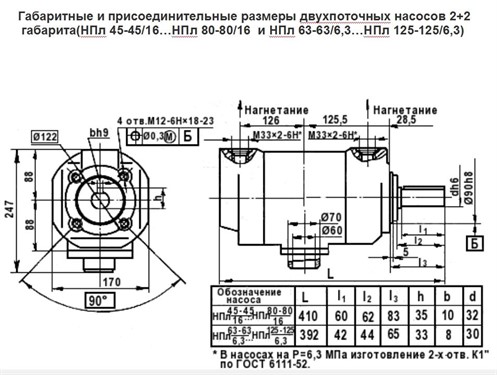

Nasos Npl Dvuhpotochnye Gabarit2 2

В конструкциях двухпоточных насосов, в корпусных деталях установлены рабочие комплекты двух однопоточных пластинчатых насосов, состав которых следующий:

  1. Статор - часть электродвигателя, выполняющая функции магнитопровода и несущей конструкции. Состоит из сердечника с обмоткой и станины. Станина - основная несущая часть машины, на которой крепятся рабочие узлы.
  2. Ротор - вращающаяся деталь (от латинского "roto" - "вращаюсь"), в данном случае электродвигателя, расположенная внутри статора.
  3. Специальные пластины
  4. Диск с шейкой
  5. Диск плоский
  6. Вал - деталь, передающая крутящий момент и поддерживающая вращение других деталей. В случае насоса это металлический цилиндр, на котором крепятся рабочие колеса. Вал свободно вращается в подшипнике качения.
  7. В крышке насоса расположено всасывающее отверстие
  8. В корпусе насоса - нагнетательное
  9. Общее всасывающее отверстие (у однопоточных отсутствует)



Принцип работы пластинчатого насоса НПл

В отличие от НПл однопоточного, нагнетание осуществляется двумя независимыми потоками.
При вращении ротора пластины перемещаются на заданное расстояние в пазах ротора в соответствии с профилем внутренней поверхности статора, при этом рабочие камеры между пластинами, статором и ротором увеличивают свой объем.  В момент соединения  с каналами всасывания заполняются рабочей жидкостью.

Следующим этапом рабочие камеры соединяются с каналами нагнетания и вытесняют рабочую жидкость в магистраль нагнетания. Объем камер на этом этапе уменьшается.

Проблемы насосов НПл

В период эксплуатации насоса могут возникнуть неисправности, которые описываются как "насос гудит", "греется насос", "насос шум". Например, цикличный шум, который при увеличении давления в системе усиливается, а на холостом ходу отсутствует. Или насос не создает рабочее давление, или внезапно исчезло давление в гидросистеме станка. Некоторые неисправности можно устранить на месте не отправляя в ремонт и не покупая новый.
