Гидрораспределители ВММ6 ВММ10 ВМР10


 ВММ6, ВММ10, ВМР10, РМР10 относят к двухпозиционным и трехпозиционным гидрораспределителЯМ

ВММ-10, ВММ-6 ВМР-10 и 1РМР (ВМР10) предназначены для изменения направления, пуска и останова потока рабочей жидкости в гидравлических системах стационарных и стабильных машин.




Краткая характеристика гидрораспределителей ВММ

Масса (без рабочей жидкости)в сравнении:  ВЕХ10 не более 3,7кг < ВМР10 не более 3,8кг < ВММ10 не более 4кг < ВЕ10 не более 6,1кг.

Гидpоpаспpеделители имеют схемы распределения потока рабочей жидкости согласно ГОСТ 24679-81.

Гидрораспределители работают на минеральных маслах с номинальною тонкостью фильтрации 25мкм (класс чистоты не ниже 13 по ГОСТ17216-71, кинематической вязкостью от 10 до 380 сСт(мм2/с) и температуре окружающей среды от –40С0 до +45С0.

Краткая характеристика гидрораспределителей 1ВМР (РМР10)

Гидрораспределители типа 1РМР (ВМР10) имеют диаметр условного прохода рабочей жидкости 10 мм. Схема распределения потоков рабочей жидкости №574А.

Относятся к группе золотниковых гидрораспределителей, имеют механическое управление, переключение положения золотника происходит при помощи тяги механическим усилием.

Работают при температуре окружающей среды от -40 до +55°С на минеральных маслах с кинетической вязкостью 10...400 мм²/с, номинальной тонкостью фильтрации не грубее 25 мкм. ГОСТ 15150.

Рекомендуемые марки масел: ВНИИ ИП-403, ВМГ3, ИГП-18, ИГП-30, ИГПСи-20, МГЕ-10А.

Устройство гидрораспределителей ВММ

Конструкция гидрораспределителя всех видов управления принципиально одинаковая.

Гидравлические распределители ВММ с проходным сечением 6, 10 мм выпускаются заводами в чугунном литом пятиканавочном корпусе (1). На схеме видны каналы, с помощью которых подключаются гидролинии:

  1. Р - центральный клапан– отверстие для входа рабочей жидкости под давлением, т.е. для подвода давления
  2. Т обозначен слив, т.е. отверстие для выхода рабочей жидкости в бак.  Полости «Т» внутри объединены между собой.
  1. А и В –отверстия для присоединения к другим устройствам, соединение гидролинии с гидродвигателем.

Внутри корпуса две из пяти кольцевых канавок с края объединены -  это сливные канавки.

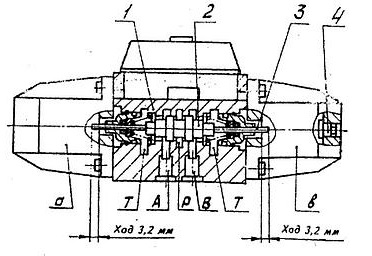

Gidroraspredelitel Bmm 10 Princip

В центральном отверстии корпуса расположен золотник (2). Ход золотника гидрораспределителей ВММ 6 (1РММ 6) равен 2,5 мм, кроме гидрораспределителей ВММ6.574.0…, ВММ6. 574А.0…, ВММ6. 574. ЧФ…, ВММ6. 574А. ОФ …, у которых ход золотника равен 5 мм.

Ход золотника гидрораспределителей ВММ 10 (1РММ 10) равен 3,5 мм, кроме гидрораспределителей ВММ10.574.0…, ВММ10. 574А.0…, ВММ10. 574. ЧФ…, ВММ10. 574А. ОФ …, у которых ход золотника равен 6 мм.

Для работы золотник настраивается на 2 или 3 рабочие позиции. Соответственно этому разделяют гидрораспределители ВЕ 6 на:

  1.  исполнение золотника с двумя рабочими позициями - двухпозиционные
  2.   исполнения с тремя рабочими позициями золотника - трехпозиционные.



В зависимости от исполнения гидрораспределителей узел управления крепится с одного или двух торцов корпуса. Узел управления:

  • герметичный маслонаполненный электромагнит переменного или постоянного тока, гидропривод,
  • пневмопривод,
  • рукоятка,
  • ролик или шарик.



Особенности золотниковых гидрораспределителей ВММ с различным видом управления

Электромагнит гидрораспределителя может иметь кнопку 5 (аварийную), которая позволяет перемещать золотник при отключенном электромагните.

В гидрораспределителе с электроуправлением вывод проводов можно осуществлять в четырех направлениях относительно первоначального положения угольника. Для этого необходимо снять угольник с колодкой, отсоединить колодку и установить угольник в нужное положение.

Гидрораспределитель с электромагнитным, гидравлическим и пневматическим управлением имеет два узла управления, кроме гидрораспределителя с пружинным возвратом золотника схема распределения потока 573, 573Е, 574, 574А, 574Е, у которого один узел управления.

У гидрораспределителя с одним узлом управления последний расположен со стороны отверстия В для схем 57Е и 574Е, для остальных схем – со стороны отверстия А.

Для удобства монтажа гидрораспределитель может быть снабжен присоединительной плитой.

Принцип работы гидрораспределителей ВММ

При воздействии управляющего усилия на золотник происходит перемещение его из исходной позиции в одну из крайних, при этом отверстие для входа рабочей жидкости соединяется с другими отверстиями в соответствии со схемой распределения потока рабочей жидкости.

Смещение его в одну из рабочих позиций производится одним из электромагнитов с помощью толкателя (3). Возврат золотника в среднюю позицию пружинами происходит в результате отключения электромагнитов. Кнопки (6) служат для подключения магнитов к электросистеме при наладке и в случае аварийной ситуации. В стандартных условиях  магниты подключаются штепсельным разъемом.

После снятия управляющего усилия золотник возвращается в исходную позицию или остается в этой позиции в зависимости от способа установки золотника.

Гидрораспределитель ВММ трехпозиционный установка золотника

В трехпозиционном гидрораспределителе золотник устанавливается в исходную (среднюю – 0) позицию после снятия управляющего усилия двумя центрирующими пружинами или одной (для гидрораспределителя с управлением от рукоятки) – пружинный возврат, а в исполнении с фиксацией золотника в трех положениях – рукояткой.

Для трехпозиционного гидрораспределителя с механическим управлением золотник устанавливается в исходную (среднюю – 0) позицию посредством кулачка или копира.

Гидрораспределитель ВММ двухпозиционный установка золотника

В двухпозиционном гидрораспределителе золотник устанавливается в исходную (крайнюю – «А» или «В») позицию пружиной – пружинный возврат, а в исполнениях без пружинного возврата и с фиксацией золотника в двух положениях – воздействием управляющего усилия одного из узлов управления.

При включении левого узла управления (со стороны отверстия А) или отводе рукояти влево (от отверстия А) золотник из исходной позиции переместится вправо (к отверстию В), распределение потока при этом будет соответствовать позиции «а»

При включении правого узла управления (со стороны отверстия В) или отводе рукоятки вправо (у отверстию В) распределение потока будет соответствовать позиции «в».

Для схем 573 и 573Е отверстие для выхода рабочей жидкости – Т используется для отвода утечек.

Гидрораспределитель ВММ установка золотника в исходной позиции

Перед началом работы двухпозиционного гидрораспределителя без пружинного возврата с фиксацией золотника следует учитывать положение золотника в корпусе. Для того, чтобы положение золотника соответствовало исходной позиции схемы распределения потока (позиции «в»), следует однократно включить правый узел управления (со стороны отверстия В) или отвести рукоятку вправо (к отверстию В) до упора.

Для трехпозиционного гидрораспределителя с механическим управлением перед началом работы следует учитывать, что золотник в исходном положении находится в крайней позиции «в» и для того, чтобы его положение соответствовало исходной рабочей (средней – 0) позиции, нужно переместить золотник посредством кулачка или копира на величину 2.5 мм.

Устройство и принцип работы гидрораспределителей ВММ 6.574 (Ф), ВММ 6.34 (Ф), 1РММ 6.44 (Ф), 1РММ 6.64 (Ф)

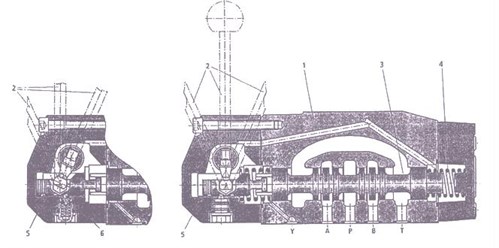

Gidroraspredelitel Vmm 6 Ustrojstvo

Золотник 3  в корпусе 1 переключается вручную с помощью рукоятки 2 (или  поворотного переключателя), связанной с золотником через поводок 5. В трехпозиционных гидрораспределителях с пружинным центрированием после снятия усилия с рукоятки золотник пружинами 4 устанавливается в среднюю (нейтральную) позицию. В гидрораспределителях с фиксацией пружины отсутствуют, и золотник в каждой из позиций удерживается шариковым пружинным фиксатором 6.
