НПл однопоточные устройство насоса, характеристика, принцип работы, обозначение


НПл однопоточные

Насосы НПл пластинчатые нерегулируемые однопоточные

Для гидравлической системы металлообрабатывающих станков в качестве источника энергии применяют насосы НПл примерно в 95% случаев.

Насос НПл преобразует подведенную к нему энергию в энергию движущейся жидкости и подаёт её в гидросистемы (поток рабочей жидкости, нерегулируемый по величине). Насосы приводятся в действие, в основном, электрическим двигателем.


Каталог пластинчатых насосов НПл




Промышленные пластинчатые насосы НПл однопоточные в машиностроении

Для комплектации гидравлической маслостанции часто используются нерегулируемые пластинчатые насосы, в том числе НПл однопоточные

К базовым элементам комплектации также относятся гидравлический бак, асинхронный электродвигатель стакан, фильтры сливной и всасывающий, кулачковая муфта, заливная горловина с воздушным фильтром, указатель уровня масла,манометр.

Для регулировок применяется гидро- и пневмоаппаратура: клапаны, гидрозамки, делители потока, дроссели трубного и стыкового монтажа, гидропневмоаккумуляторы.

Технические характеристики гидронасосов приведены в товарной карте каждого типоразмера пластинчатого насоса НПл. Там же, в галерее, размещены изображения - чертежи, таблицы с возможностью увеличения просмотра и перелистывания (стрелки вправо-влево).

Технические характеристики гидронасосов НПл однопоточных



6,3 МПа

16 МПа

Частота вращения вала насосов

960 об/мин

1500 об/мин

Направление вращения вала

Правое

Левое (спецзаказ)

Правое

Левое (спецзаказ)

ГОСТ

ТУ 2.053.1899-88

ТУ 2.053.1899-88

Примечание. Направление вращения вала определяется со стороны привода: вращения против часовой стрелки - левое, по часовой стрелке – правое.

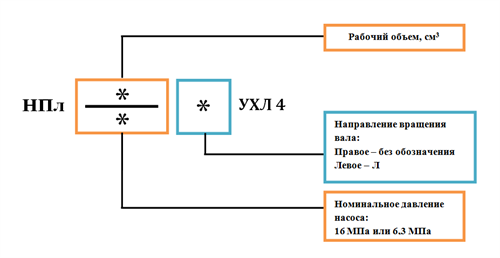

Рабочий объем - то теоретическая подача насоса / один оборот вала. Подача насосов пластинчатых варьируется от 5,3 до 110,4 л/мин. Подача насоса - это критерий деления на группы, так называемые габариты.

Наименование объем/Рном

Старое название



Подача л/мин.



Наименование объем/Рном

Старое название



Подача л/мин.



Габарит 1

НПл 8/6,3

Г12-31АМ

5,8

НПл 5/16

БГ12-21АМ

5,3

НПл 12,5/6,3

Г12-31М

9,7

НПл 8/16

БГ12-21М

8,9

НПл 16/6,3

Г12-32АМ

12,7

НПл 12,5/16

БГ12-22АМ

14,4

НПл 25/6,3

Г12-32М

21,1

НПл 16/16

БГ12-22М

19,4

НПл 32/6,3

Г12-33АМ

27,9

НПл 20/16

БГ12-23АМ

25,5

НПл 40/6,3

Г12-33М

35,7

НПл 25/16

БГ12-23М

33

Габарит 2

НПл 63/6,3

Г12-24АМ

53,8

НПл 45/16

БГ12-24АМ

56,7

НПл 80/6,3

Г12-24М

69,9

НПл 56/16

БГ12-24М

71.4

НПл 125/6,3

Г12-25АМ

110,4

НПл 80/16

БГ12-25АМ

105,6

Характеристики минеральных масел для однопоточных насосов НПл

Минеральное масло обеспечивает работоспособность и долговечность насоса и, одновременно, смазывает детали.



6,3 МПа

16 МПа

температура масла

от -10°С до +60°С

-10°С - +60°С

вязкость масла кинематическая

 20 - 400 мм?/с (сСт).

25 - 213 мм?/с (сСт).

 тонкость фильтрации

25 мкм

25 мкм

Широко используются минеральные масла марок ВНИИ НП-403, ИГП-38 и др., соответствующие перечисленным требованиям. Следует отметить малую требовательность к вязкости масла в отсутствии высоких скоростей течения.



Устройство пластинчатого гидронасоса НПл однопоточного

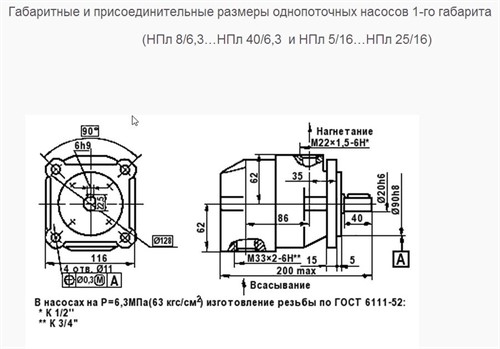

Устройство пластинчатого гидронасоса НПл однопоточного. Габаритные размеры

В корпусе и крышке пластинчатого однопоточного НПл гидронасоса установлены:

  • статор
  • ротор
  • специальная пластина
  • диск плоский
  • диск с шейкой



Вал свободно вращается в подшипнике качения. В крышке расположено всасывающее отверстие, а в корпусе - нагнетательное отверстие.



Принцип действия насоса НПл пластинчатого однопоточного

В пазах ротора, смещенного относительно статора на величину эксцентриситета, установлены пластины-вытеснители. Вращаясь вместе с ротором, пластины совершают возвратно-поступательное движение.

Объёмы между поверхностями соседних пластин ротора и статора - это рабочие камеры насоса. Работа насоса проходит в два чередующихся акта: заполнением камер рабочей жидкостью и вытеснением её из рабочих камер.

Сначала при вращении ротора рабочая жидкость, поступающая из всасывающего патрубка, заполняет камеры, а затем, во время соединения с каналами нагнетания уменьшает свой объем, вытесняя минеральное масло в линию нагнетания.



Проблемы насосов НПл

В период эксплуатации могут возникнуть неисправности, которые описываются как "насос гудит", "греется насос", "насос шумит", "проверка насосов". С такой проблемой насоса легко справиться самостоятельно.
