БГ12 насосы пластинчатые нерегулируемые (габ.1, габ.2)


Насос Г12-3 пластинчатый нерегулируемый габарит 1

Насосы пластинчатые типа БГ12-2 однопоточные, нерегулируемые насосы используются для подачи минеральных масел в гидросистемы металлорежущих станков и другого оборудования.

В качестве рабочей жидкости испольлзуются масла с заданными параметрами: с кинематической вязкостью 17-213 мм2/с, температурой +10 - +50° С и номинальной тонкостю фильтрации 25 мкм, при номинальном давлении 12,5 МПа .

Структура условного обозначения насосов БГ12-2


Насосы изготавливаются с правым и левым направлением вращения вала.

БГ12-2
М
_.
УХЛ4
Насос пластинчатый нерегулируемый
подача, л/мин
(рабочий объем, см3)
1А-5,4(5)
1-9(8)
2А-14,6(12,5)
2-19,4(16)
3А-25,5(20)
3-33(25)
4А-56(45)
4-73,9(56)
5А-110,4(80)
Модернизированный
Направление вращение вала правое - без обозначения, Л-левое
Климатическое исполнение по ГОСТ 15150-69. УХЛ - для районов с умеренным и холодным климатом. Категория размещения 4

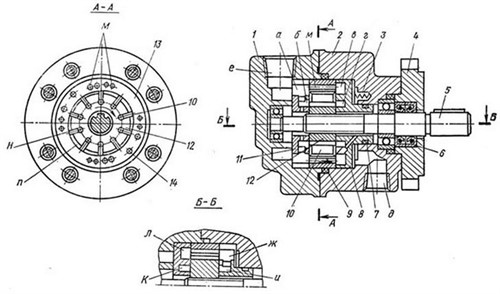

Устройство и принцип работы насосов БГ12-2М (габарит 1)

В крышке 1 и корпусе 2 установлен рабочий комплект. В комплект входят статор 13, ротор 12 с пластинами 10, диск с шейкой 8 и плоский диск 11.

Nasos Bg12 Gabarit 1 Princip Paboty

Рабочий комплект скреплен двумя винтами 14.

Ротор установлен на шлицы вала 5 и имеет десять радиально расположенных пазов. В каждом пазу установлены по две пластины 10.

Плоский диск 11 имеет два основных открытых а, два вспомогательных 6 окна для всасывания масла и по два основных л и вспомогательных к окна для нагнетания.

Диск с шейкой имеет два основных открытых ж, два вспомогательных и окна для нагнетания масла и по два основных в и вспомогательных г окна для всасывания.

В насосе двусторонний подвод масла, для этого в статоре 13 имеются отверстия м, через которые масло поступает в основные в н вспомогательные г окна с шейкой 8.

Уплотнительные кольца 7, 9, манжеты б изготовлены из маслостойкой резины.

В крышке расположено всасывающее отверстие е, в корпусе нагнетательное отверстие д.

Принцип действия однопоточных и двухпоточных насосов

Шлицевой вал приводит во вращение ротор. Пластины, входящие в пазы ротора, под действием центробежной силы всегда прижаты к внутренней поверхности статора.

Каждая пластина перемещается в пазу ротора в соответствии с профилем внутренней поверхности статора. Каждая из камер n (между пластинами, ротором и статором) и Н (в отверстии под пластинами) во время соединения с окнами всасывания дисков увеличивает свой объем и заполняется маслом, а во время соединения с окнами нагнетания дисков уменьшает свой объем и вытесняет масло.

3а один оборот ротора каждая камера два раза производит всасывание и нагнетание масла.

В насосе диаметрально противоположный подвод и отвод масла, поэтому нагрузка на ротор от давления со стороны полостей нагнетания уравновешивается, и вал передает только крутящий момент.

В начале работы прижим рабочего комплекта осуществляется пружинами, а в процессе работы и давлением масла.
