Насосы шестерённые Г11-2(БГ11, ДГБ11)..(А)


Насос Г11-22А шестеренный характеристика цена
  • по ГОСТ 15150-69
  • БГ11-2..(А)ДБГ11-2..(А), БВГ11-24А - насосные агрегаты составное устройство, включает электродвигатель (БГ11-2, БВГ11-2), шестеренный насос типа Г11-2, и упругую соединительную муфту, через которую осуществляется привод насоса.
  • Конструкция из шестеренного насоса и электробвигателя чаще устанавливается на плите.
  • Вращение вала - правое .
  • ДБГ11-2..(А) не имеют электродвигателей. А БВГ11-24А поставляются в комплектации с двигателями (взрывозащищенное исполнение).



Наименование
Типоразмер насоса
Г11-22А
Г11-22
Г11-23А
Г11-23
Г11-24А
Г11-24
Г11-25А
Г11-25
Рабочий объём, см3
11,2
16
22,4
29,1
40
56
80
100
Номинальная подача, л/мин.
12
18
26
38
51,5
73
105
133
Коэффициент подачи, % не менее
76
78
80
82
89
90
91
92
КПД % не менее
54
56
64
68
72
74
76
77
Давление на выходе, МПа
– номинальное
25
25
25
25
25
25
25
25
– максимальное
30
30
30
30
30
30
30
30
Давление на входе номинальное, МПа
не более минус 0,02
не более минус 0,02
не более минус 0,02
не более минус 0,02
не более минус 0,02
не более минус 0,02
не более минус 0,02
не более минус 0,02
Частота вращения, с-1 (об/мин)
24,0 (1450)
24,0 (1450)
24,0 (1450)
24,0 (1450)
24,0 (1450)
24,0 (1450)
24,0 (1450)
24,0 (1450)
– номинальная
10,0 (600)
10,0 (600)
10,0 (600)
10,0 (600)
10,0 (600)
10,0 (600)
10,0 (600)
10,0 (600)
– минимальная
30,0 (1800)
30,0 (1800)
30,0 (1800)
30,0 (1800)
30,0 (1800)
30,0 (1800)
30,0 (1800)
30,0 (1800)
максимальная
Мощность при номинальном давлении, кВт
0,9
1,5
1,7
2,3
2,9
4
5,5
7,5
Масса, кг
6
6
8,7
8,7
11
11
16
16

Состав гидронасоса Г11-2

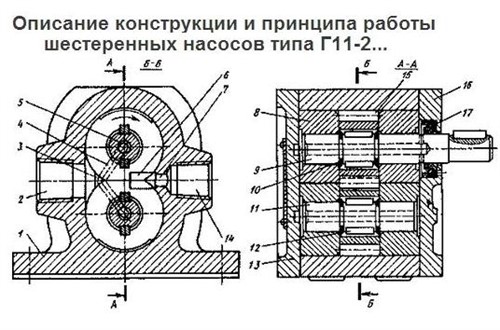

Nasos Bg11 2 Dgb 11 2 Princip Raboty Chertezh

  1. Корпус (1)
  2. камера всасывания (5)
  3. камера нагнетания (7)
  4. две стальные закаленные шестерни (зубчатые колеса) (15)
  5. опорные втулки (8) - торцовые уплотнители
  6. пружинные кольца (10)
  7. ведущий (9) и ведомый (11)
  8. две шпонки (12)
  9. крышки (13) и (16)
  10. уплотнительная манжета (17)

Принцип работы насосов Г11-2

Корпус 1 имеет лапы с четырьмя отверстиями для крепления насоса. С торцов корпус закрыт крышками 13 и 16. В расточке передней крышки 16 установлена уплотнительная манжета 17 из маслостойкой резины.

В расточках корпуса 1 насоса размещены два стальных закаленных зубчатых колеса 15 и подшипники скольжения, выполненные в виде четырех монолитных втулок 8. Колеса с помощью шпонок 12 закрепленны по скользящей посадке с ведущим 9 и ведомым 11 валами.

В осевом направлении колеса фиксируются относительно валов пружинными кольцами 10. Крепление шестерен допускает определенное осевое перемещение валов для возможности самоустановки шестерен по торцовым уплотняющим поверхностям.В валах 9 и 11 выполнены отверстия 5, а на поверхности крышки 13 - канавки 4, служащие для отвода утечек масла во всасывающую линию.

При вращении зубчатых колес увеличивается объем камеры 3 насоса, расположенной со стороны выхода зубьев из зацепления, и она заполняется маслом через отверстие 2, связанное со всасывающей линией. В зоне рабочей камеры 7 зубья входят в зацепление, вытесняя масло из межзубьевых впадин в напорную линию через отверстие 14. Для исключения запирания масла в межзубьевых впадинах на торцовых поверхностях втулок 8 выполнены разгрузочные канавки 6. Подвод и отвод масла производится через входное 4 и выходное 14  отверстия с конической резьбой по ГОСТ 6111-52.

Для улучшения условий всасывания камера 3 расширена специальной фрезеровкой, а камера 7 выполнена в виде узкой щели для уменьшения неуравновешенных радиальных нагрузок, действующих на зубчатые колеса.

Размещение насосов Г11-2 и насосных агрегатов БГ11-2, ДБГ11-2

  1. в горизонтальном или вертикальном положении
  2. на жестком основании, исключающем вибрации
  3. удобный доступ к нему при монтаже и для наблюдения за его работой.

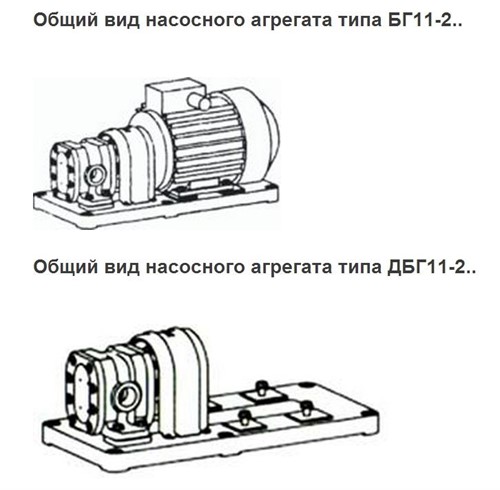

Nasos Bg11 2 Vid

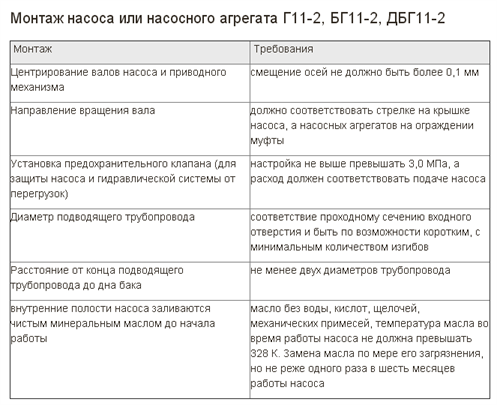

Монтаж насоса или насосного агрегата Г11-2, БГ11-2, ДБГ11-2

 Монтаж

 Требования

Центрирование валов насоса и приводного механизма

смещение осей не должно быть более 0,1 мм

Направление вращения вала

должно соответствовать стрелке на крышке насоса, а насосных агрегатов на ограждении муфты

Установка предохранительного клапана (для защиты насоса и гидравлической системы от перегрузок)

настройка не выше превышать 3,0 МПа, а расход должен соответствовать подаче насоса

Диаметр подводящего трубопровода

соответствие проходному сечению входного отверстия и быть по возможности коротким, с минимальным количеством изгибов

Расстояние от конца подводящего трубопровода до дна бака

не менее двух диаметров трубопровода

внутренние полости насоса заливаются чистым минеральным маслом до начала работы

масло без воды, кислот, щелочей и механических примесей, температура масла во время работы насоса не должна превышать 328 К. Замена масла по мере его загрязнения, но не реже одного раза в шесть месяцев работы насоса
