Гидрораспределители Rexroth | Рехрот 4WE6, 4WE10, 4WRZE25, 4WRKE25


Rexroth

Предназначены для управления запуском, остановкой и изменением направления потока рабочей жидкости под давлением.

Пропорциональные клапаны управления Rexroth купить в Челябинске

Пропорциональные клапаны управления Rexroth со встроенными электронными устройствами (OBE) выполняют задачи, недоступные для оборудования других видов управления.

Они позволяют сократить затраты на монтаж и упрощают управление – при высокой точности и малых утечках.

Гидрораспределители Rexroth (Рехрот) в каталоге гидравлики Rexroth



  Наименование Описание
Гидрораспределитель Rexroth  4WE 6 E62/EG24N9K4 Гидрораспределитель Rexroth 4WE 6 E62/EG24N9K4

цена

Заказать
Гидрораспределитель Rexroth 4WE 6 HA62/EG24N9K4 Гидрораспределитель Rexroth 4WE 6 HA62/EG24N9K4

цена

Заказать
Гидрораспределитель Rexroth 4WE 10 J33/CG24N9K4 Гидрораспределитель Rexroth 4WE 10 J33/CG24N9K4

цена

Заказать
Пропорциональный распределитель Rexroth 4WRZE 25 W8-325-07/6 Пропорциональный распределитель Rexroth 4WRZE 25 W8-325-07/6

цена

Заказать
Пропорциональный распределитель Rexroth 4WRKE 25 W6-350L-33/6 Пропорциональный распределитель Rexroth 4WRKE 25 W6-350L-33/6

цена

Заказать
Пропорциональный распределитель Rexroth 4WRZE 25 W8-325-71/6 Пропорциональный распределитель Rexroth 4WRZE 25 W8-325-71/6

цена

Заказать
Пропорциональный распределитель Rexroth 4 WRPH 6 C4 B25P-20/G24Z4/M Пропорциональный распределитель Rexroth 4 WRPH 6 C4 B25P-20/G24Z4/M

в наличии, новые поступления

Заказать
Пропорциональный распределитель Rexroth 4WREE 10 W1-50-23/G24K31/A1V Пропорциональный распределитель Rexroth 4WREE 10 W1-50-23/G24K31/A1V

в наличии

Заказать
Гидрораспределитель Rexroth 4WE 10 D33/EG24N9K4 Гидрораспределитель Rexroth 4WE 10 D33/EG24N9K4

цена

Заказать
Гидрораспределитель Rexroth 4WE 10 D62/EG24N9K4 Гидрораспределитель Rexroth 4WE 10 D62/EG24N9K4

цена

Заказать
Гидрораспределитель Rexroth 4WE 10 D3X/EG24N9K4 Гидрораспределитель Rexroth 4WE 10 D3X/EG24N9K4

цена

Заказать
Гидрораспределитель Rexroth 4WE 10 Y62/EG24N9K4 Гидрораспределитель Rexroth 4WE 10 Y62/EG24N9K4

цена

Заказать
Гидрораспределитель Rexroth 4WE 10 H62/EG24N9K4 Гидрораспределитель Rexroth 4WE 10 H62/EG24N9K4

цена

Заказать
Гидрораспределитель Rexroth 4WE 10 J62/EG24N9K4 Гидрораспределитель Rexroth 4WE 10 J62/EG24N9K4

цена

Заказать
Гидрораспределитель Rexroth 4WE 10 E62/EG24N9K4 Гидрораспределитель Rexroth 4WE 10 E62/EG24N9K4

цена

Заказать
Гидрораспределитель Rexroth 4WE 10 E50/EG24N9K4 Гидрораспределитель Rexroth 4WE 10 E50/EG24N9K4

цена

Заказать
Гидрораспределитель Rexroth 4WE 10 G33/EG24N9K4 Гидрораспределитель Rexroth 4WE 10 G33/EG24N9K4

цена

Заказать
Гидрораспределитель Rexroth 4WE 10 G62/EG24N9K4 Гидрораспределитель Rexroth 4WE 10 G62/EG24N9K4

цена

Заказать

Технические характеристики гидрораспределителей пропорциональных клапанов управления

  1.  типоразмер от 6 до 52
  2. Максимальный объемный расход 2800 л/мин
  3.  Максим. рабочее давление 350 бар
  4.  Пропорциональный электромагнит высокой точности (> 1 %) положения
  5.  Надежные электронные устройства для применения в стационарной и мобильной технике

Регулирующие распределители Rexroth

являются компактными и надежными агрегатами. Они отличаются высокой динамикой и точностью регулирования.

Первый каскад управления (пилот) типоразмера от 6 до 10 может быть скомпонован с любой основной ступенью до типоразмера 160 при номинальном объемном расходе вплоть до 18000 литров.

Технические характеристики регулирующих распределителей
  1. Максимальный объемный расход 50000 л/мин
  2.  Максимальное рабочее давление 420 бар
  3. Типоразмер от 6 до 160
  4.  Быстродействующие распределители с нулевым перекрытием для применения в закрытых контурах
  5. Прямого и непрямого действия
  6. Для установки на плите и модульного исполнения.

Особенности в обозначении:

2/2 - обозначает двухлинейный (количество основных гидролиний), двухпозиционный (количество позиций) распределитель.

4/3 - четырехлинейный распределитель (четыре гидролинии), трехпозиционный (три позиции).

Характеристики гидрораспределителей Rexroth прямого действия

Типоразмеры 6 и 10:

Давление /максимальное/ - до 350 бар

Объемный расход /максимальный/ - до 1200 л/мин

Гидрораспределители Rexrot (Рехрот) непрямого действия

Типоразмеры от 10 до 32:

Давление /максимальное/ - до 350 бар

Объемный расход /максимальный/ - до 1100 л/мин

2) Расположение монтажных отверстий соответствует международным нормам

3) Имеются различные схемы распределения и виды срабатывания

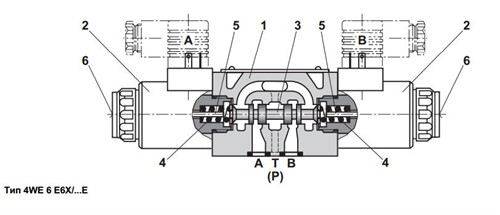

Распределители Rexroth 4WE6 шестой серии принцип действия

Gidroraspredelitel 4We6 E62 E G24 N9k4 Princip Paboty

Основные части распределителей корпус (1), один или два магнита (2), золотник (3), а также одна или две возвратные пружины (4).

В отключенном состоянии золотник (3) удерживается возвратными пружинами (4) в среднем или исходном положении (за исключением импульсного золотника). Золотник (3) приводится в действие работающими в масле магнитами (2). Для обеспечения безупречной работоспособности полость магнита должна быть наполнена маслом.

Усилие от магнита (2) передается с помощью толкателя (5) на золотник (3) и перемещает его из нейтральной позиции в нужное конечное положение. Благодаря этому реализуется необходимое направление движения объемного потока от P к A и от B к T или от P к B и от A к T.

После отключения магнита (2) золотник (3) перемещается при помощи возвратных пружин (4) в свое исходное положение. В качестве дополнительной опции может применяться ручное дублирование (6), при помощи которого можно перемещать золотник (3) без возбуждения электромагнита.

Тип WE 6 6X/O… (доступно только для условных обозначений A, C и D, см. рис. ниже). При таком исполнении речь идет о двухпозиционных распределителях с 2 магнитами без фиксатора. Определенного положения золотника в обесточенном состоянии не существует (бистабильный распределитель).

Тип WE 6 6X/OF… (импульсный золотник, только для условных обозначений A, C и D см. рис. ниже). При таком исполнении речь идет о двухпозиционных распределителях, с 2 магнитами и с фиксатором. Благодаря этому обеспечивается фиксация обоих положений золотника и постоянное возбуждение магнита больше не требуется.

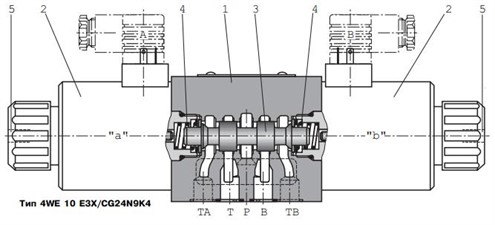

Принцип действия распределителей Рехрот 4WE10 серии 3X и 4X

Принцип действия распределителей Рехрот 4WE10 серии 3X и 4X

Переключаемые электромагнитами золотниковые гидрораспределители 4WE10...3X(4X) управляют пуском, остановкой и направлением движения потока жидкости.

  • Основными элементами распределителя являются: корпус (1), один или два электромагнита (2), золотник (3) и одна или две возвратные пружины (4).
  • При отсутствии управляющего сигнала золотник (3) удерживается пружинами (4) в среднем или в исходном положении (кроме импульсного золотника). Переключение золотника (3) осуществляется от заполненного маслом магнита (2).
  • Условием надежного срабатывания магнита является заполнение его полостей маслом.
  • Магнит через толкатель (2) перемещает управляющий золотник (3) из исходного положения в заданную позицию. При этом обеспечивается перетекание жидкости по направлениям Р-А и В-Т или Р-В и А-Т.
  • При обесточенном магните (2) золотник (3) пружиной (4) перемещается в исходное положение.

ПРИМЕЧАНИЕ: В гидравлических системах необходимо соблюдать указанные классы чистоты компонентов.

Эффективная фильтрация предотвращает возникновение неисправностей и одновременно повышает срок службы компонентов.


ПРИМЕЧАНИЕ 1: Требования по контролю состояния рабочей жидкости, а также предельные значения загрязнений даны в техническом паспорте R-RS 07300. Для выбора фильтров см. технические паспорта R-RS 50070, R-RS 50076, R-RS 50081, R-RS 50086, R-RS 50087 и R-RS 50088.

Распределители пропорционального регулирования 4WRZ...

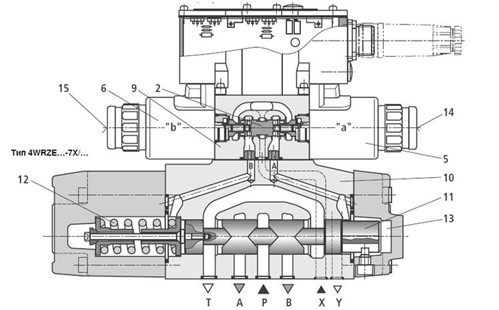

Распределители пропорционального регулирования 4Wrze. Принцип работы

Клапаны типа 4WRZ...- это 4-х ходовые распределители, управляемые пропорционально регулируемыми электромагнитами. Они регулируют направление и величину объемного расхода.

Клапан состоит из следующих основных узлов:

  • Пилотный клапан (9) с пропорционально регулируемыми электромагнитами (5 и 6)
  • Главный клапан (10) с основным золотником (11) и центрирующей пружиной (12)

Когда магниты (5 и 6) отключены, центрование управляющего золотника (11) осуществляется центрирующими пружинами (12)


– Управление основным золотником (11) через пилотный клапан (9) – основной золотник смещается пропорционально, например, путем активации магнита "b" (6)
→ Смещение управляющего золотника (2) вправо, масло в систему управления поступает через пилотный клапан (9) в камеру нагнетания (13) и отклоняет основной золотник (11) пропорционально электрическому входному сигналу
Соединение P с А и В с T через дросселирующие щели специального профиля с квадратичной характеристикой пропускной способности
– Подвод масла в систему управления к пилотному клапану: внутренний - по подводу Р, внешний - по подводу Х
– Отключение электромагнита (6)
Управляющий золотник (2) и основной золотник (11) возвращаются в центральное положение
– расход в зависимости от положения контактов из P в A и от B к T (R) или от P к B и от A к T (R).

Ручное управление (14 и 15) по выбору, позволяет выполнить смещение управляющего золотника (2) без возбуждения магнита.

Внимание!

Самопроизвольное срабатывание ручного управления может привести к неконтролируемому движению машины!

Распределители Rexroth 4WRKE пропорциональные двухступенчатые агрегаты

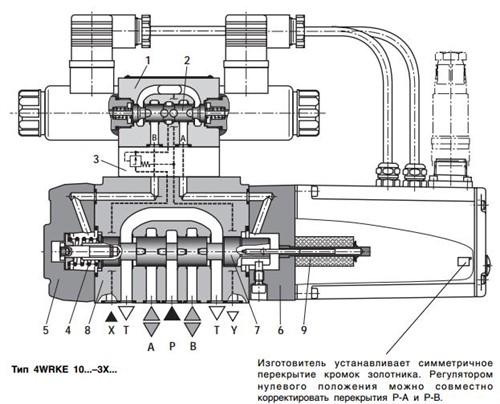

Распределители Rexroth 4WRKE пропорциональные двухступенчатые агрегаты. Принцип работы

Управляют величиной и направлением потока.

Основной золотник имеет позиционное управление, при этом его положение не зависит от сил потока даже при больших расходах.

Основные детали:

1- управляющий распределитель

8- корпус,

7- основной золотник,

5,6 - крышки,

4- центрирующая пружина,

9- индуктивный датчик хода,

3- редукционный клапан

При отсутствии управляющего воздействия основной золотник устанавливается пружиной (4) в среднее положение.

Обе управляющие полости в крышках (5 и 6) через золотник (2) соединены с баком. Основной золотник связан с датчиком (9) встроенной электроники.

Поэтому смещение основного золотника (7) вызывает разность напряжений на сумматоре электроники. При сравнении входного и выходного сигналов электроникой выявляется их возможное расхождение и к магнитам управляющего распределителя (1) подается соответствующий ток.

Сила, возникающая в магните, через толкатель действует на золотник (2), который смещаясь, подает давление, двигающее основной золотник.

Основной золотник двигается со штоком датчика до тех пор, пока выходной сигнал не согласуется с входным сигналом. В отрегулированном положении основной золотник находится в равновесном состоянии и неподвижен.

Ход золотника и величина проходных каналов изменяются пропорционально входному сигналу.

Управляющая электроника является встроенной, что способствует минимальному разбросу характеристик в серии.

Необходимо предотвращать опорожнение сливного трубопровода, при необходимости устанавливается подпорный клапан (давление открытия около 2 бар).
