Пропорциональный распределитель Rexroth 4WREE 10 W1-50-23/G24K31/A1V


4WREE10 Rexroth гидрораспределитель

4/2- и 4/3-ходовые пропорциональные распределители прямого действия с электрической обратной связью по положению, со встроенными электронными устройствами (OBE) или без них.

  • Пропорциональные pаспределители
  • Прямого действия
  • с электрической обратной связью
  • Типоразмер 6 и 10
  • Расположение монтажных отверстий в соответствии с ISO 4401
  •  Регулируют направление и величину объемного расхода
  • Управляются пропорциональными электромагнитами
  • Золотник центрируется пружинами
  •  Возможны различные перекрытия золотника
  • С интегрированными электронными устройствами (OBE) для типа 4WREE

Пропорциональные распределители, прямого действия, с электрической обратной связью 4WREE

Клапан типа 4WRE(E) – это пропорциональный распределитель прямого действия с электрической обратной связью для установки на плите.

Управление осуществляется с помощью пропорционально регулируемых электромагнитов. Управление электромагнитами осуществляется с помощью внешних или встроенных электронных устройств (OBE).

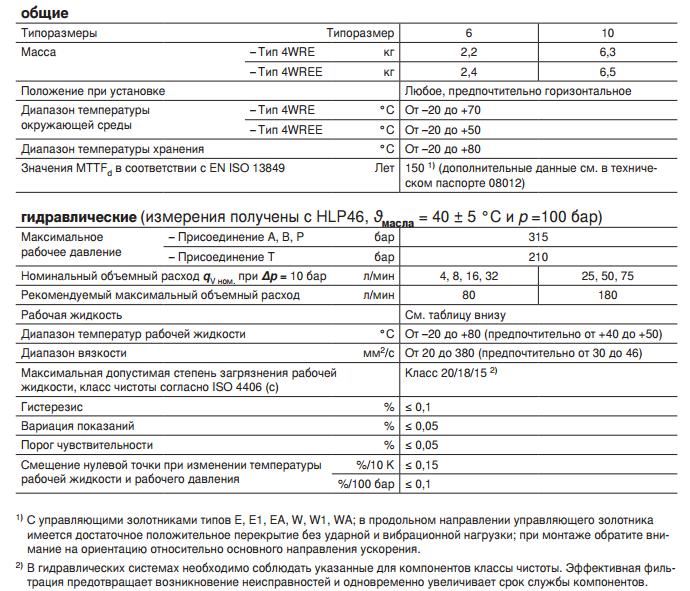

Технические характеристики

Тип 4WREE …-2X/…

Распределитель с 2 положениями включения (тип 4WREE…A…)

  1. Типоразмер 10
  2. Серия изделия 2X
  3. Максимальное рабочее давление 315 бар
  4. Максимальный расход 180 л/мин
  5. Для установки на плите
  6. Расположение монтажных отверстий по ISO 4401
  7. Регулирование направления и величины объемного расхода
  8. С электрической обратной связью по положению
  9. Со встроенными электронными устройствами (OBE)
  10. Центрированный пружинами управляющий золотник

Принцип действия распределителя с 2 и с тремя положениями включения схож.

Отличие состоит в том, что распределители с 2 положениями включения оборудованы только одним электромагнитом "a" (7). На месте 2-го пропорционально регулируемого электромагнита находится резьбовая заглушка (10).

4/2- и 4/3-ходовые пропорциональные распределители устанавливаются на плите.

Управление осуществляется с помощью пропорционально регулируемых магнитов с центрирующей резьбой и съемной катушкой. Управление осуществляется электромагнитами с центрирующей резьбой и съемной катушкой, которые регулируются пропорционально с помощью встроенных электронных устройств.

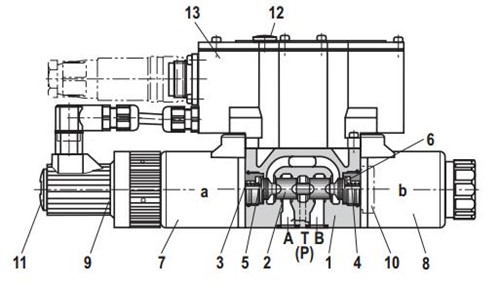

Строение и принцип работы

4Wree 10 Princip Raboty

Корпус (1) с поверхностью подключения

Управляющий золотник (2) с пружинами сжатия (3 и 4) и тарелками пружин (5 и 6)

Электромагниты (7 и 8) с центрирующей резьбой

Датчик положения (9)

строенные электронные устройства (13)

Доступное через Pg7 устройство электрической регулировки нуля (12)

Функции: – Удерживание управляющего золотника (2) в среднем положении под действием пружин сжатия (3 и 4) между тарелками (5 и 6) при отключенных электромагнитах (7 и 8) – Непосредственное приведение в действие управляющего золотника (2) путем управления одним из пропорционально регулируемых электромагнитов, например магнитом "b" (8)

Перемещение управляющего золотника (2) влево пропорционально электрическому входному сигналу

Открытие каналов из P в А и из В в T с помощью дросселирующих поперечных разрезов с прогрессивной характеристикой пропускной способности

 Отключение электромагнита (8)

Возврат управляющего золотника (2) в среднее положение с помощью пружины сжатия (3) В отключенном состоянии управляющий золотник (2) удерживается возвратными пружинами электромагнитов в механическом среднем положении. Для управляющего золотника с условным обозначением V оно не соответствует гидравлическому среднему положению! При замыкании электрического контура управления распределителя управляющий золотник перемещается в гидравлическое среднее положение.

Принцип действия гидрораспределителей Rexroth 4WE 6 E62/EG24N9K4

Основные части распределителей корпус (1), один или два магнита (2), золотник (3), а также одна или две возвратные пружины (4).


Принцип действия гидрораспределитель Rexroth 4WE 6 подробно изложено здесь.
