Насосы шестерённые Г11(АГ11 ДБГ11 БГ11 ВГ11)-1...(А)


Насос Г11-1 шестерённый

Насосы Г11(АГ11  ДБГ11  БГ11  ВГ11)-1...(А) предназначены для нагнетания постоянного по величине и направлению потока минерального масла от 10 до 400 сСт при температуре масла от 10 до 55°С в смазочные системы станков и других стационарных машин.

Перекачиваемая жидкость: масла, ГСМ, нефтепродукты, топливо.

Нижний предел вязкости определяется смазывающей способностью перекачиваемой жидкости, верхний - мощностью электродвигателя и всасывающей способностью насоса.

Масляные системы должны быть оснащены фильтрами с номинальной тонкостью фильтрации не более 40 мкм, установленными на напорной или сливной магистрали.

Чистота рабочей жидкости не менее 13 класса по ГОСТ 17216-71.

Привод насосов должен осуществляться через упругую муфту, компенсирующую колебания, ударные нагрузки и несоосность валов привода и насоса.

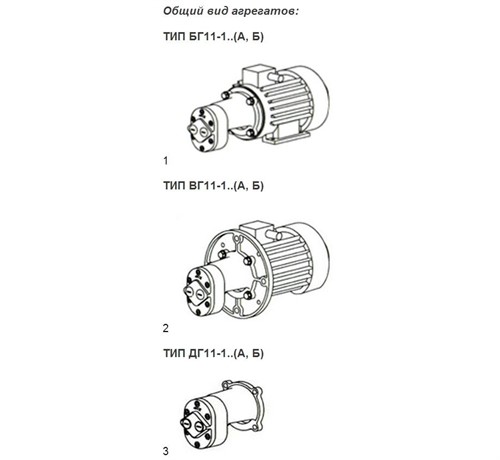

  • Г11 — насос с креплением на лапах
  • АГ11 — насос, крепление - фланец
  • БГ — агрегат с муфтой и электродвигателем, имеющим лапы (с давлением на выходе 0.5 МПа) (1) либо агрегат с электродвигателем, установленным на плите (с давлением на выходе 2.5 МПа) (2)
  • ДБГ11 — то же, что и БГ11, но без электродвигателя
  • ВГ 11 — агрегат с муфтой и электродвигателем с фланцевым креплением
  • ДВГ 11 — то же, что и ВГ11, но без электродвигателя (3)


Наименование Описание
Насос БГ11-11

цена

Заказать
Насос БГ11-11А

цена

Заказать
Насос БГ11-11Б

цена

Заказать

Nasos Bg11 11 Vid

Кинематическая вязкость рабочей жидкости должна соответствовать диапазону от 10 до 400 мм2/с, а температура должна не превышать 50 С°.

В большинстве случаев насосы данных типов используются в смазочных системах современных станков и других машин стационарного типа.

Нижний порог вязкости рабочей жидкости, составляющий 10 мм2/с, составляет тот минимум, достаточный для смазывающей способности.

Верхний предел кинематической вязкости (400 мм2/с) считается достаточным для полноценной работоспособности электродвигателя и обеспечения полноценной всасывающей способности насоса.

Насосы данного типа применяются в гидравлических системах.

Необходимо наличие фильтров для достижения номинальной фильтрации рабочей жидкости в 40 мкм.

Фильтры чаще всего устанавливают на сливной и напорной магистрали.

Для исправной работы насосного агрегата чистота рабочей жидкости не должна быть ниже 13 класса по ГОСТ 17216-71. Имеется полное соответствие всем требуемым стандартам ГОСТ Р 52543-2006, ГОСТ 14658-86. Сертификат соответствия действителен до 11.07. 2013 г.

Классификация шестеренных насосов

Существует классификация шестеренных насосов в зависимости от величины давления жидкости на выходе. К первой группе относятся шестеренные насосы, которые способны обеспечить давление на выходе равное 0.5 МПа, а ко второй - те насосы, давление которых достигает 2.5 МПа. Данные виды насосов идеально подходят для использования в устройствах дозирования, так как их характеристики максимально стабильны, с небольшими отклонениями, которые не отражаются на общей точности работы аппарата.

Шестерённые насосы Г11-11, Г11-11А, АГ11-11, АГ11-11А, Г11-11Б характеристика

Шестерённые насосы типа Г11-11, Г11-11А; АГ11-11, АГ11-11А; Г11-11Б используются для нагнетания при давлении 0.5 МПа. Чтобы технические масла и аналогичные смазывающие жидкости не вызывали коррозию рабочих деталей шестеренного насоса кинематическая вязкость масла должна иметь показания от 17 до 400 мм2/с при температурном режиме жидкости от 283 К до 333 К.

Насосы  Г11-11, Г11-11А, АГ11-11, АГ11-11А, Г11-11Б условиями для эксплуатации

Наиболее благоприятными условиями для эксплуатации является умеренные, холодные, сухие и тропически влажные климатические условия. Если климат умеренно-холодный, то категория размещения равна 4, 1, а если влажный и сухой, то - 4 по ГОСТ 15150.

Насосы  Г11-11, Г11-11А, АГ11-11, АГ11-11А, Г11-11Б устройство

Приводной вал имеет стандартное вращение в правую сторону, но при требовании клиента его можно поменять на левое, и обозначается это «Л». Если в обозначении указано «Р», то насос имеет реверсивное вращение вала. Сам привод насоса осуществляется через упругую муфту, которая способна компенсировать колебания с ударными нагрузками. Для установки шестеренных насосов требуется жесткое основание, для полного исключения вибраций. Сам насос может устанавливаться в вертикальном и горизонтальном положении. Конструкции насосных агрегатов ВГ11-11(А), ДВГ11-11(А) позволяют погружение в жидкость без последствий для работы приборов. Комплектация насосов типа Г11-1 и АГ11-1 включает в себя сальники следующих размеров: 1,2-12-28-1.
