Золотниковые гидрораспределители 1Р203, 2Р203


Достоинство гидрораспределителей1Р203 2Р203 1РН203 РПГ компактность, надежность, простота изготовления такого гидравлического оборудования

Золотниковые гидрораспределители обеспечивают  изменение поведения потока рабочей жидкости в гидросистемах.

Элемент запорно-регулирующий в них - золотник, чаще в виде цилиндра, который может принимать нейтральное, правое и левое расположение в результате осевого смещения.

Наряду с достоинствами следует указать на некоторые моменты:

вероятность возникновения утечки рабочей жидкости, тем больше, чем выше срок эксплуатации, к тому же, с течением времени происходит увеличение усилий сдвига, а при давлении выше 320 кгc/см2 они работать не прредназначены.

Достоинства гидрораспределителей 1Р202, 1Р203, 2Р202, 2Р203 :

  • удобно и просто изготавливать,
  • они компактны,
  • надёжны в работе,
  • можно использовать различные варианты движения рабочего потока.





Наименование

Условный проход, мм

Давление на входе, МПа, (кгс/см2)

Расход рабочей жидкости (л/мин)

Масса (кг) не более

1Р203 с 2 э/м

20

25(250)

200

15,9

1Р203 с 2 э/м с клапаном

20

25(250)

200

15,9

1Р203 с 1 э/м

20

25(250)

200

15,9

1Р203 с 1 э/м с клапаном

20

25(250)

200

15,9

1Р203 И

20

25(250)

200

12,7

1Рн203

20

25(250)

200

12,7

2Р203 с 2 э/м

20

25(250) 32(320)

160 ... 200

20,4

2Р203 с 2 э/м с клапаном

20

25(250) 32(320)

160 ... 200

20,4

2Р203 с 1 э/м

20

25(250) 32(320)

160 ... 200

20,4

2Р203 с 1 э/м с клапаном

20

25(250) 32(320)

160 ... 200

20,4

Области применения гидрораспределителей 1Р203, 1Р323 и 2Р203, 2Р323, 1Рн203, 1Рн323

 Гидравлические распределители 1Р203, 2Р202 и 2Р203 используются в гидротехнических устройствах, работающих при температуре окружающей среды от +1 до +55 ºC:

  1. станки, пресса
  2. системы и устройства с автоматическим и
  3. системы и устройства с полуавтоматическим циклом работы (ГАП, манипуляторы, станки с ЧПУ)
  4. другие стационарные машины

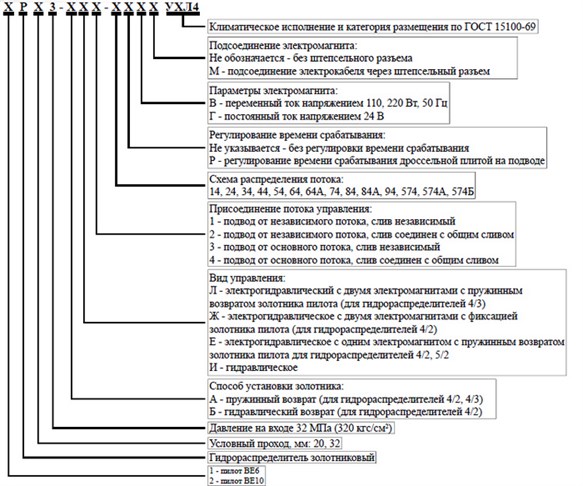

Гидрораспределители 2Р203 и 2Р202 - характеристика

Климатическое исполнение – УХЛ4 ГОСТ 15150-69.

Требования к рабочей жидкости - минеральные масла с кинематической вязкостью от 10 до 400 сСт и температурой от +1 до +70 ºC. Масло должно быть очищено не грубее 12-го класса чистоты по ГОСТ 17216-71, что обеспечивается применением фильтров с тонкостью фильтрации не более 25 мкм.

Вид управления - электрогидравлическое.

Максимальное давление на входе гидрораспределителя с подводом управления от основного потока не должен превышать 25 МПа.

При управлении от основного потока с давлением на входе более 25 МПа необходимо применять гидроклапан соотношения давлений, уменьшающий давление управления в соотношении 1:0,66.

Гидроклапан соотношения давлений поставляется в сборе с гидрораспределителем, цену уточняйте.

Конструктивно не возможны исполнения гидрораспределителей с подводом управления от основного потока 14, 54, 64, 64А ,104, 124, 154 схем распределения.

Состав, устройство, работа гидрораспределителей 1Р203

Гидрораспределители 1Р203, как и 2Р202, 2Р203, 1Рн203 имеют базовой деталью чугунный корпус 1, в котором литьем выполнены основные каналы:

  1.             Подвод давления – Р
  2.             Цилиндровые отводы – А и В
  3.             Слив – Т
  4.             Подвод управления – Х
  5.             Слив управления – У

В центральном отверстии корпуса расположен золотник 2, приводимый в действие потоком управления. К торцам корпуса крепятся крышки 4, в которых расположены пружины возврата 3.

При наладочных работах основной золотник гидрораспределителя можно перемещать кнопкой при отключенном электромагните и при условии подачи потока управления.

В качестве пилота управления используется гидрораспределители типов РЕ(ВЕ). Например, для гидрораспределителя 1Р203 АЛ1 34используются гидрораспределители ВЕ10.34 для трехпозиционного исполнения с пружинным возвратом и ВЕ10 574А/О, ВЕ10 574А/ОФ – для двухпозиционного с гидравлическим возвратом.

Вывод проводов пилота управления со штепсельным разъемом можно осуществлять в 4-х направлениях.

Для изменения направления штепсельного разъема необходимо отвернуть винт, снять угольник с колодкой, снять колодку, развернуть угольник в нужном направлении с собрать в обратной последовательности.

Подвод и слив рабочей жидкости гидрораспределителей 1Р203 и 2Р203

Подвод и слив масла системы управления могут быть независимы от основного потока, или могут объединяться с ним.

В двух случаях слив управления не может быть объединен с основным сливом:

  1. если давление в сливе полости основного гидрораспределителя превышает 15МПа.
  2. при управлении от основного потока для схем, указанных в п1.11

Давление в основных сливных полостях должно быть меньше давления управления на 1,4 МПа в случаях управления от независимого источника и сливе управления, объединенным с общим сливом, для некоторых схем, подробно изложенино в паспорте оборудования.

Возврат золотника гидрораспределителей 1Р203 и 2Р203



Возращение золотника в исходное положение зависит от вида центрирования.

Исполнение с пружинным возвратом осуществляется пружиной (поз. 3).

Исполнение с гидравлическим возвратом осуществляется давлением, подводимым под крышку (4).

Вспомогательные узлы и устройства гидрораспределителей 1Р203 и 2Р203

Дроссельная плита - предназначена для регулирования времени срабатывания гидрораспределителя. При повороте регулировочного винта по часовой стрелке время срабатывания увеличивается, при повороте против часовой стрелки – уменьшается. Регулирование может осуществляться как на подводе, так и на отводе потока управления.

Гидрораспределители поставляются с регулированием времени срабатывания на подводе.

Для переустройства регулирования с подвода на отвод необходимо дроссельную плиту снять, повернуть вокруг поперечной оси на 180º и вновь установить на место.

Устройства, ограничивающие ход золотника.

Гидрораспределители 1Р203 и 2Р203 - принцип работы

Работа гидрораспределителя в исходном «0» положении золотник удерживается пружинами 3.

При включении левого электромагнита распределение потока будет соответствовать поз. «В».

При включении правого электромагнита, распределение потока будет соответствовать поз. «А».

При этом происходит соединение каналов согласно схемам распределения потока.

После снятия управляющего усилия золотник возвращается в исходно положение под действием пружины или давления потока управления.

Гидрораспределители 1Рн203 - характеристика

Наименование

Способ управления

Ном. давление на входе, МПа

Условный проход, мм

Расход рабочей жидкости, л/мин

Схема возврата золотника

Масса не более, кг

Гидрораспределитель 1Рн203В (1Рн203-В)

ручной

32

20

200

Пружинный возврат золотника

15,9

Гидрораспределитель 1Рн203Н (1Рн203-Н)

ножной

Гидрораспределитель 1Рн203К (1Рн203-К)

от кулачка

Гидрораспределитель 1Рн203М (1Рн203-М)

от тяги

Гидрораспределитель 1Рн203ФВ

ручной

Фиксация золотника

Гидрораспределитель 1Рн203ФН

ножной

Гидрораспределитель 1Рн203ФК

от кулачка

Гидрораспределитель 1Рн203ФМ

от тяги



Соединение линий Х-Р в гидрораспределителях 1Рн203, 1Рн323 возможно только при давлении на входе не более чем 25 МПа, иначе необходимо применять клапан соотношения давлений (модульная плитка толщиной 25 мм). Данный клапан давления снижает давление управления. При заказе следует уточнить рабочее давление на входе 32 МПа.

При соединенных линиях Х-Р для гидрораспределителей гидросхем 14, 54, 64, 64А, 104, 124, 154, 574, 574Д, 15, 55, 65, 65А и 574 исполнений, подпор в сливной линии должен быть меньше чем 1,4 МПа.

Если линии X н Р не объединены, давление управления должно превышать давление в линии Т не менее, чем на 1,4 МПа.

Не допускается соединение линий Y-T при давлении в линии Т более 6 МПа, а также для схем, указанных выше, при объединенных линиях Х-Р.

Для объединения линий управления с основными следует демонтировать пробки (К1/8).
