Гидрораспределители ВЕ 43 с электромагнитным управлением


ВЕ43 применим  для управления клапанной гидроаппаратурой встраиваемого исполнения

Товарная карта ВЕ 43 включает имеющиеся в наличии гидрораспределители:

Двухпозиционные

  1. ВЕ43 574,
  2. ВЕ43 574А,
  3. ВЕ43 754А,
  4. ВЕ43 573,

Трехпозиционные

  1. ВЕ43 24,
  2. ВЕ43 34,
  3. ВЕ43 44,
  4. ВЕ43 54

Гидрораспределители ВЕ43 с электромагнитным управление типа ВЕ 43 используются в двух типовых решениях:

  1. для управления клапанной гидроаппаратурой встраиваемого исполнения,
  2. самостоятельно - для управления потоками рабочей жидкости в гидравлических системах.



Наименование Описание
Гидрораспределитель ВЕ 43.24 Г24

цена

Заказать
Гидрораспределитель ВЕ 43.34 Г24

цена

Заказать
Гидрораспределитель ВЕ 43.54 Г24

цена

Заказать
Гидрораспределитель ВЕ 43.44 Г24

цена

Заказать
Гидрораспределитель ВЕ 43.573 Г24

цена

Заказать
Гидрораспределитель ВЕ43.574 Г24

цена

Заказать
Гидрораспределитель ВЕ 43.574А Г24

цена

Заказать
Гидрораспределитель ВЕ 43.754 Г24

цена

Заказать

Технические характеристики гидравлических распределителей ВЕ43

Условный проход - 4 мм

Давление на входе:

  • номинальное - 32 МПа
  • максимальное - 35 МПа



Максимально допустимое давление в сливной гидролинии  - 5МПа

Давление пробное - 48МПа

Расход рабочей жидкости:

  • номинальный - 4 л/мин
  • максимальный - 10 л/мин

Продолжительность включения при номинальном режиме - 15  мин.

Время срабатывания при номинальном режиме:

  • с электромагнитом постоянного тока - 35 мин
  • с электромагнитом переменного тока - 20 мин

Усилие, необходимое для ручного переключения золотника от кнопки -  не более 6 кг/с

Допускаемые внутренние утечки при номинальном давлении - не более 80 см³/мин.

Масса (без рабочей жидкости) не более:

  • с одним электромагнитом - 1,4  кг
  • с двумя электромагнитами - 2,0 кг

Требования к маслу - рабочей жидкости

 Гидрораспределители работают на минеральных маслах, использующихся в качестве рабочей жидкости в гидравлической системе:

  1. очищистки - не грубее 1-го класса чистоты по ГОСТу 17216-71
  2. вязкостью от 10 сСт до 400 сСе
  3. температуре от 0 град. до 70 град.С,
  4. при температуре окружающего воздуха от 0 град. до плюс 50 град. Цельсия.

Устройство и принцип работы Ве 43

Гидрораспределители типа ВЕ43 состоят из корпуса с размещенным в нем золотником и каналами:

  1. Р (выполняемая функция - присоединение напорной гидролинии),
  2. А и В (назначение - присоединение цилиндровых
  3. гидролиний),
  4. Т (предназначен для присоединение сливной гидролинии).

В отключенном состоянии золотник удерживается возвратной пружиной в исходном положении. Перемещение золотника осуществляется при помощи одного или двух, соответственно гидравлической схеме, электромагнитов.

Золотник приводится в действие электромагнитом. Непременное условие его работоспособности - наполненная маслом полость магнита.

Усилие от магнита передается на золотник и перемещает его из нейтральной позиции в нужное конечное положение. Объемный поток движется:

  1. от P к A и от B к T
  2. или от P к B и от A к T.

После отключения магнита, золотник перемещается при помощи возвратной пружины в свое исходное положение.

В случае, когда на магниты не подаётся электричество, например,  при наладочных работах или в случае аварии,  переключить гидрораспределитель  следует  нажатием кнопки ручного управления электромагнита.

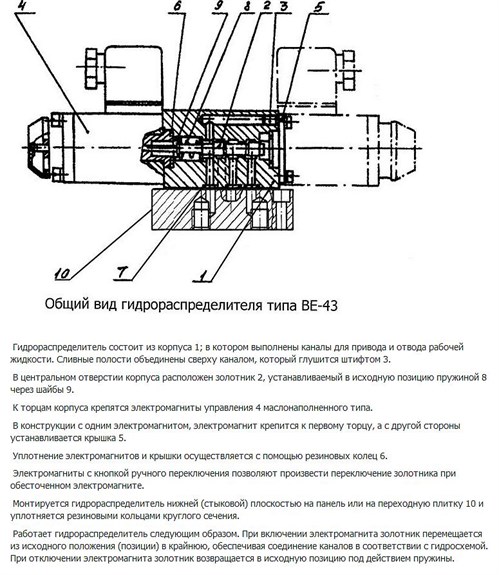

Gidroraspredelitel Ve 43 Rabota Shema

Дополнительно

Вывод проводов электромагнитов можно осуществлять в четырех различных направлениях.

Для поворота угольника электрического разъема необходимо снять угольник с  колодкой, отсоединить колодку и установить угольник в нужное направление.
