Гидрораспределители Parker D1VW001, D1VW004, D1DW, D3W009


Parker

Отвечают за пуск, останов и направленность объемного потока.

На распределители, работающие от переменного тока, монтируются катушки для переменного тока и, соответственно, работающие от постоянного тока - катушки постоянного тока.

Запрещена установка катушек на гидрораспределитель не соответствующего типа.

Parker гидравлика. Купить гидрораспределитель Parker



  Наименование Описание
Гидрораспределитель Parker D1DW-30-B-V-JP-70 Гидрораспределитель Parker D1DW-30-B-V-JP-70

цена

Заказать
Гидрораспределитель Parker D1VW-001-C-N-Y-W-91 Гидрораспределитель Parker D1VW-001-C-N-Y-W-91

цена

Заказать
Гидрораспределитель Parker D1VW-004-C-N-Y-W-91 Гидрораспределитель Parker D1VW-004-C-N-Y-W-91

цена

Заказать
Гидрораспределитель Parker D1VW-004-C-N-J-W-91 Гидрораспределитель Parker D1VW-004-C-N-J-W-91

цена

Заказать
Гидрораспределитель Parker D81VW 030 B 1 N J W 91 X729 Гидрораспределитель Parker D81VW 030 B 1 N J W 91 X729

цена

Заказать
Гидрораспределитель Parker D3W-0-0-9-C-N-J-W-42 Гидрораспределитель Parker D3W-0-0-9-C-N-J-W-42

цена

Заказать
Гидрораспределитель Parker 4DO3 3A51 0103 20C5GOQ 15 Гидрораспределитель Parker 4DO3 3A51 0103 20C5GOQ 15

цена

Заказать
Гидрораспределитель Parker 4DO3 3B08 0303 10C5GOQ 15 Гидрораспределитель Parker 4DO3 3B08 0303 10C5GOQ 15

цена

Заказать
Гидрораспределитель Parker D81VW 1C4NJW75 Гидрораспределитель Parker D81VW 1C4NJW75

цена

Заказать
Гидрораспределитель Parker D4PO6 3E43F25003B1 G24C1 YR1 Гидрораспределитель Parker D4PO6 3E43F25003B1 G24C1 YR1

цена

Заказать

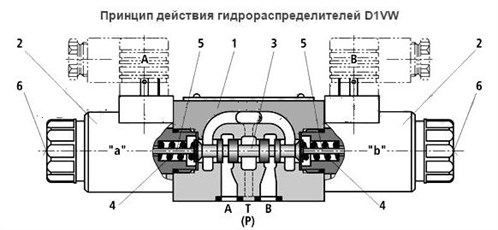

Как устроен и работает Parker D1VW4СNJ(Y,T)W

Модели с Ду=6 мм относятся к золотниковыми с одно- или двухсторонним электромагнитным управлением.

Parker D1VW4СNJ(Y,T)W распределитель

Состав: корпус (1), 1 или 2 магнита (2), золотник (3), 1 или 2 возвратные пружины (4).

В обесточенном состоянии золотник (3) (исключая импульсную модель) удерживается возвратными пружинами (4) в среднем или исходном положении.

В действие его приводят работающие в масле электромагниты.

Бесперебойная работа обеспечивается при заполненной маслом полости магнита.

Усилие от магнита (2) передается через толкатель (5) на золотник и смещает его из нейтрального в требуемое конечное положение, что позволяет реализовать нужное направление движения объемного потока от P к A и от B к T или от P к B и от A к T.

При обесточенном магните золотник занимает исходное положение усилием возвратных пружин.

Опции

Ручное дублирование (6) для передвижения золотника без возбуждения магнита.

Расшифровка маркировки

D   1   VW   1   C   N   J   W

Электроразъём:
W = стандартный разъём по EN 175301-803
G = быстроразъёмный (по заказу).

Напряжение питания соленоида:
K = постоянный ток 12 В
J = постоянный ток 24 В
Y = переменный ток 110/120 В (50/60 Гц)
T = переменный ток 220/230 В (50/60 Гц)

Тип уплотнения:
N = NBR;
F = FPM.

Количество позиций золотника и тип его возврата:
C = 3-х позиционный, пружинный возврат в центр;
B = 2-х позиционный, электромагнит со стороны канала "А", пружинный возврат;
H = 2-х позиционный, электромагнит со стороны канала "B", пружинный возврат;
D = 2-х позиционный, без пружинного возврата

Тип золотника (см. гидросхемы ниже):
3-х позиционные
1
2
3
4
5
6
7
10
11
14
15
16
21
22
31
32
76
78
81
82
102

8
9
2-х позиционные
20
26
30
101

V = трёх- и двухпозиционный гидрораспределитель.
W = "мокрый" магнит, работающий в масле (ввёртная катушка).

1 = типоразмер Ду=6 (DIN NG6 / CETOP 03 / NFPA D03).

D = четырёхлинейные гидрораспределители с работающими в масле электромагнитами

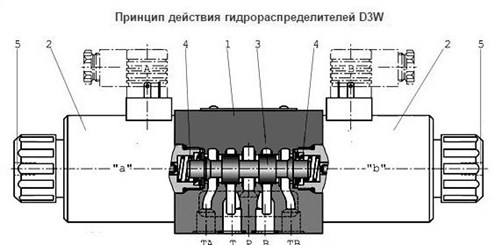

Как устроен и работает Parker D3W9СNJ(Y,T)W

Распределители гидравлические Ду=10 мм мм относятся к золотниковым с односторонним или двухсторонним электромагнитным управлением.

Parker D3W9СNJ(Y,T)W гидрораспределитель

Установка возможна в любом пространственном положении, рекомендуемое - горизонтальное.

Состав: корпус (1), 1 или 2 электромагнита (соленоида) (2), золотник (3) и 1 или 2 возвратные пружины (4).

Без управляющего сигнала золотник (3) удерживается усилием возвратных пружин (4) в среднем или исходном положении (за исключением импульсных моделей).

Переключение золотника происходит от заполненного маслом электрического магнита (2).

Надежность срабатывания электромагнита определяется заполненностью его полостей маслом.

Расшифровка маркировки

D   1   VW   1   C   N   J   W

Электроразъём:
W = стандартный разъём по EN 175301-803
G = быстроразъёмный (по заказу).
Напряжение питания соленоида:
K = постоянный ток 12 В
J = постоянный ток 24 В
Y = переменный ток 110/120 В (50/60 Гц)
T = Переменный ток 220/230 В (50/60 Гц)
Тип уплотнения:
N = NBR;
F = FPM.
Количество позиций золотника и тип его возврата:
C = 3-х позиционный, пружинный возврат в центр;
B = 2-х позиционный, электромагнит со стороны канала "А", пружинный возврат;
H = 2-х позиционный, электромагнит со стороны канала "B", пружинный возврат;
D = 2-х позиционный, без пружинного возврата
Тип золотника (см. гидросхемы ниже):
3-х позиционные
1
2
3
4
5
6
7
10
11
14
15
16
21
22
31
32
76
78
81
82
102

8
9
2-х позиционные
20
26
30
101
V = трёх- и двухпозиционный гидрораспределитель.
W = "мокрый" магнит, работающий в масле (ввёртная катушка).
1 = типоразмер Ду=6 (DIN NG6 / CETOP 03 / NFPA D03).
D = четырёхлинейные гидрораспределители с работающими в масле электромагнитами

Уточнить цену можно у консультанта онлайн и по тел. +7 (351) 247-65-68 и +7 (351)793-77-88.

Продукция в наличии. Звоните!
