Питатели смазочные импульсные


Питатели смазочные импульсные

Данные аппараты принадлежат к дозирующим устройствам и разработаны для установки в смазочные импульсные системы для дозирования подачи жидкой смазки к трущимся узлам разнообразных агрегатов, механизмов, машин.

Функционируют устройства на чистом минеральном масле, имеющем кинематическую вязкость 10...600 мм²/с при t +5...+50°С и окружающей t +1...+40°С.

Имеют исполнение для территорий умеренного — УХЛ4 и тропического климата — О4.1.


Для чего применяют питатель импульсный смазочный

Он позволяет производить централизованную подачу смазочного вещества в 1-но и более мест, а простота подачи - произвести ее в требуемой дозировке даже в малодоступную точку.

Необходимость произведения смазки определяет ресурс эксплуатации оборудования.

Импульсный смазочный питатель имеет следующие сферы применения:

в промышленной сфере в смазочных системах станков, в горнодобыче - в механизмах специальных устройств для узлов, периодически нуждающихся в дозированной подаче смазочного вещества.

Является аналогом аппаратов иностранного производства, монтируемого на современные станки с ЧПУ.

Образец обозначения:

Х-Х-Х-Х УХЛ4 ТУ2.053.022 5228.024-90

  • первая цифра определяет исполнение,
  • следующие – подаваемая порция в см³ (кол-во цифр определяет кол-во отводов).

Продуктовая линейка питателей с техническими данными

Исполнение
Число отводов питателя
Макс. давление на входе, МПа
Макс. давление на выходе, МПа
Объем, подаваемый за цикл, см3
Масса, кг
L max., мм
1
1
3,2
1,6
0,02; 0,05
0,08
78
a
2
0,14
74
3
0,22
74
5
0,35
74
2
1
3,2
1,6
0,05; 0,10; 0,20; 0,32; 0,50
0,16
92
2
0,26
87
3
0,35
87
5
0,55
87





Как устроен и работает

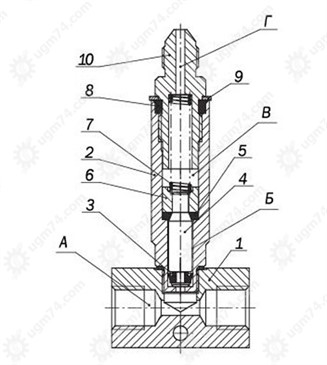

Pitateli -impulsnye

1 - литая алюминиевая планка, 2 - корпус, 3 - манжета, 4 - клапан, 5 - кольцо, 6 - гильза, 7 - пружина, 8,9 - уплотнительное и регулирующие кольца, 10 - штуцер

Клапан с гильзой и кольцом составляют подвижную систему подачи смазки.

Подача смазки с увеличением давления в отверстии входа А вызывает отгибание усиков манжеты и заполнение маслом полости Б. Прижатие клапана 4 к кольцу 5 предотвращает переход смазки из полости Б в В.

Подвижная система при подъеме сжимает пружину 7. Смазка из полости В идет сквозь выходное отверстие Г. При соединении отверстия входа А со сливом, подвижная система под усилием пружин старается пройти вниз с созданием давления в полости Б, манжета перекрывает проход между полостями Б и А и открывает клапан.

Система подачи опускается и из полости Б порция вещества перемещается в полость В.

Производится перезарядка дозатора для очередного цикла.

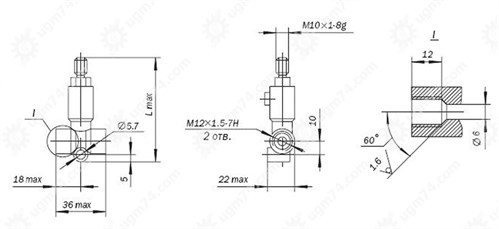

Одноотводный импульсный смазочный питатель, схема

Одноотводный импульсный смазочный питатель, схема

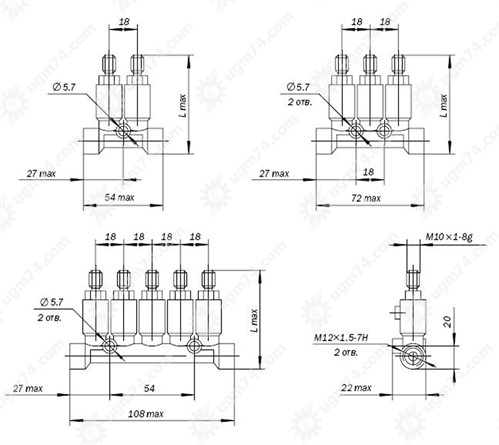

Многоотводные импульсные смазочные питатели, схема

Многоотводные импульсные смазочные питатели, схема

Многоотводные импульсные смазочные питатели, схемаPitateli -impulsnie -4Многоотводные импульсные смазочные питатели, схема
