Перепускной предохранительный клапан Г52, ПГ52

Клапаны предохранительно-переливные (перепускные) используются в гидросистемах станков и других машин и механизмов в качестве:

гидроклапана разности давлений для поддержания заданной разности давлений, определяемой настройкой пружины, в подводимом и отводимом потоках рабочей жидкости или в одном из этих потоков и постороннем потоке;
гидроклапана последовательности для пропускания потока рабочей жидкости при достижении заданной величины давления, определяемой настройкой пружины в этом потоке или управляющем (дистанционное управление);
предохранительного гидроклапана для предохранения объемного гидропривода от давления, превышающего установленное;
переливного гидроклапана для поддержания заданного давления путем непрерывного слива рабочей жидкости во время работы.

Перепускной предохранительный клапан Г52, ПГ52 в каталоге

Наименование	Описание
Клапан Г52-22	цена	Заказать
Клапан АГ52-22	цена	Заказать
Клапан БГ52-22	цена	Заказать
Клапан ПГ52-22	цена	Заказать
Клапан Г52-23	цена	Заказать
Клапан БГ52-23	цена	Заказать
Клапан Г52-24	цена	Заказать
Клапан БГ52-24	цена	Заказать
Клапан ПГ52-24	цена	Заказать

Клапаны предохранительные перепускные

(A,Б)(П)Г52-22, (A,Б)(П)Г52-23, (A,Б)(П)Г52-24, (A,Б)(П)Г52-25 представляют собой элементы командно-регулирующей аппаратуры гидроприводов.

Их назначение – ограничивать давление рабочей жидкости до заранее заданной величины, предохраняя системы от перегрузки и разрушения.

Гидроклапаны имеют универсальное применение с возможностью их встраивания в гидравлические установки транспортных, подземных и других сооружений, а также в металлообрабатывающие машины.

Технические характеристики перепускной предохранительный клапан Г52, ПГ52

Параметры	Типоразмер
Параметры	Г52-22	АГ52-2	БГ52-22	ПГ52-22	АПГ52-22	БПГ52-22	Г52-23	АГ52-23	БГ52-23	Г52-24	АГ52-24	БГ52-24	ПГ52-24	АПГ52-24	БПГ52-24
Условный проход, мм	12						16			20
Номинальный расход, л/мин	20						40			80
Номинальное давление, МПа	6,3	10	20	6,3	10	20	6,3	10	20	6,3	10	20	6,3	10	20
Диапазон регулирования давления, МПа	0,3 - 6,3	0,5 – 10	1-20	0,3 - 6,3	0,5 – 10	1-20	0,3 - 6,3	0,5 – 10	1-20	0,3 - 6,3	0,5 – 10	1-20	0,3 - 6,3	0,5 – 10	1-20
Давление разгрузки, МПа	0,3
Присоединительный монтаж	К3/8			панельный			К1/2"			К3/4"			панельный
Масса, кг, не более	2,5			2,9			4,6			4,6			4,65

Перепускной предохранительный клапан Г52, ПГ52

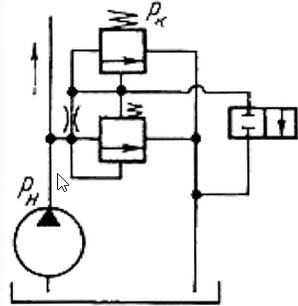

Схема применения предохранительного перепускного клапана (П)Г52-2...

перепускной предохранительный клапан Г52 2. Схема работы

Клапаны (П)Г52-2... работают на чистом минеральном масле вязкостью 18-60 мм²/сек при температуре масла до 50°С.

Рекомендуется применять масло индустриальное 20 или 30 (ГОСТ 1707-51).

Присоединительные и габаритные размеры

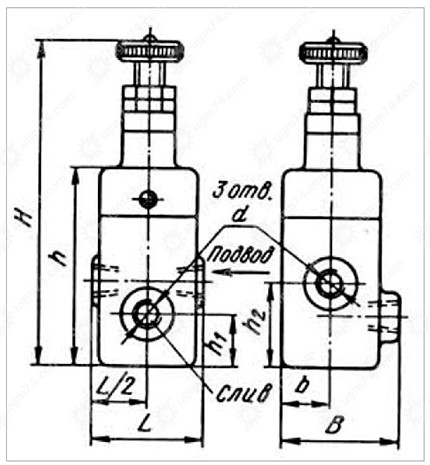

а) типа Г52-2

перепускной предохранительный клапан Г52 2

Типоразмеры	Dy	d по ГОСТ 6111-52	L	B	b	H	h	h1	h2
Г52-22	10	К⅜"	64	66	29	180	113	31	49
Г52-23	16	К½"	96	82	34	200	132	37	62
Г52-24	20	К¾"	96	82	34	200	132	37	62
Г52-25	32	К1¼"	120	100	40	240	172	47	91

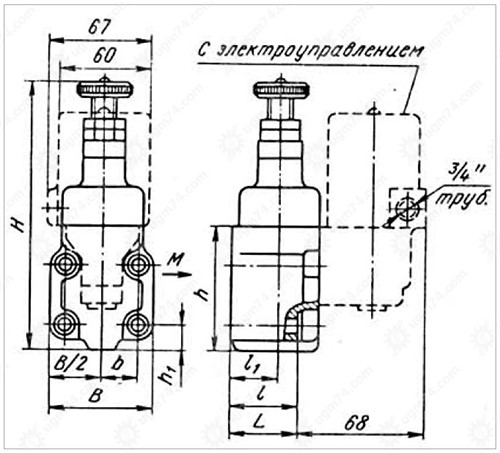

б) типа ПГ52-2

Tipa Pg 52 2

Типоразмеры	Dy	L	l	l1	B	b	H	h	H1
ПГ52-22	10	61	50	32	68	25	180	85	18
ПГ52-23	20	71	59	37	88	33,5	200	104	12
ПГ52-24	20	71	59	37	88	33,5	200	104	12
ПГ52-25	32	83	67	43	106	40	240	144	28
