Гидрораспределители золотниковые типа ВЕХ16 ВММ16


Группа гидрораспределителей ВЕХ16 и ВММ16 с электрогидравлическим и ручным управлением

В данной категории представлены распределители серии В16:

  1. ВЕХ16 - гидрораспределители с электрогидравлическим управлением (дополнительное обозначение ЕХ)
  2. ВММ16 - гидрораспределители с ручным управлением (доп. буквы ММ)

Предназначены для изменения направления или пуска и останова потока рабочей жидкости в гидравлических системах станков, прессов и других машин с давлением до 320 кгс/см2.

В зависимости от исполнения гидрораспределители могут иметь различные схемы распределения потока рабочей жидкости.






Наименование Условный проход, мм Давление на входе, МПа, (кгс/см2) Расход рабочей жидкости (л/мин) Масса (кг) не более
ВЕХ16 с 2 э/м 16 25(250) 80 ... 125 9,3
ВЕХ16 с 1 э/м 16 25(250) 80 ... 125 9,0
ВEХ16 16 25(250) 80 ... 125 8,1
BММ16 16 25(250) 80 ... 125 7,3
ВEХ16.574Д19 16 25(250) 80 ... 125 8,1

Устройство и принцип работы гидрораспределителей типа В 16

Корпус выполняется пятиканавочным, сливные полости внутри объединены между собой. В корпусе выполнены основные каналы.

Р – отверстие для входа рабочей жидкости под давлением

А и В – отверстия для присоединения к другим гидроустройствам

Т – отверстие для выхода рабочей жидкости в бак

Х – подвода потока управления

Y – слив потока управления

L – дренаж (слив утечек трехпозиционного гидрораспределителя с гидравлическим возвратом и ВММ)

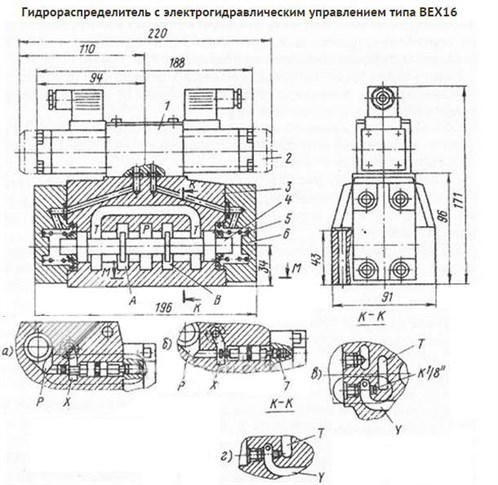

Устройство и принцип работы гидрораспределителя с электрогидравлическим управлением ВЕХ16

Gidroraspredelitel Beh 16 Shema Ustrojstvo

В гидрораспределителе с электрогидравлическим управлением золотник 2 перемещается из исходного положения в крайнее давлением потока управления.

Установка золотника в исходное положение осуществляется:

  • пружиной 3 для гидрораспределителя с пружинным возвратом,
  • давлением управления для гидрораспределителя с гидравлическим возвратом.

В трехпозиционном гидрораспределителе и гидравлическим возвратом фиксация золотника в исходном положении осуществляется втулкой 1.

Гидрораспределители изготавливаются с потоком управления, не зависимым от основного потока.

Для перестройки на управление от основного потока нужно снять крышку 4, извлечь палец 6, перевернуть его на 180º и установить на место. При этом отверстие подвода управления Х необходимо перекрыть.

Слив потока управления («Х») не может быть объединен с полостью «Т» в следующих случаях:

  1. когда давление в полости «Т» превышает 6 МПа,
  2. для трехпозиционного гидрораспределителя с гидравлическим возвратом золотника.

В качестве вспомогательного гидрораспределителя поз. 5 используется гидрораспределитель ВЕ6.34.. или 1РЕ6.34 для исполнения с пружинным возвратом золотника и ВЕ6.24…или 1РЕ6.24 для исполнения с гидравлическим возвратом золотника.

При наладочных работах основной золотник гидрораспределителя можно перемещать кнопкой при отключенном электромагните и при условии подачи потока управления.

Вывод проводов вспомогательного гидрораспределителя можно осуществлять в четырех направлениях.

Для изменения направления штепсельного разъема необходимо отвернуть винт, снять угольник с колодкой, снять колодку, развернуть угольник в нужном направлении и собрать в обратной последовательности.

Гидрораспределитель с электрогидравлическим управлением без пружинного возврата с фиксацией.

Золотник вспомогательного гидрораспределителя фиксируется пружиной. Главный золотник устанавливается в исходное положение давлением управления.

Вспомогательный гидрораспределитель – ВЕ6.574А/ОФ…, 1РЕ6.574А/ОФ.

Устройство и принцип работы гидрораспределителя с электрогидравлическим управлением без пружинного возврата ВЕХ16

Исходное рабочее положение золотника вспомогательного гидрораспределителя фиксируются включенным электромагнитом, главный золотник фиксируется давлением потока управления (гидравлический возврат).

Вспомогательный гидроусилитель – ВЕ6.574А/О…, 1РЕ6.574А/О…

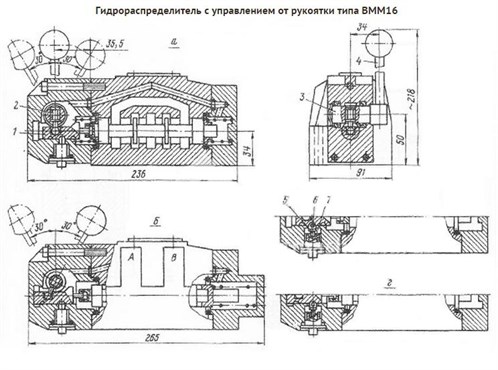

Устройство и принцип работы гидрораспределителя с ручным управлением ВММ 16

 Gidroraspredelitel Bmm 16 Shema Ustrojstvo

Перемещение золотника из исходного положения осуществляется через систему рычагов 1,2,3,4.

Установка золотника в исходное положение производится: пружиной для исполнения с пружинным возвратом, рукояткой – для исполнения с фиксацией золотника.

Фиксация золотника гидрораспределителя с фиксацией осуществляется деталями поз. 5, 6 и 7.

Вспомогательные узлы и устройства гидрораспределителей типа В 16

1. Дроссельная плита предназначена для регулирования времени срабатывания гидрораспределителя. При повороте регулировочного винта 1 по часовой стрелке время срабатывания увеличивается, при повороте против часовой стрелки – уменьшается. Регулирование может осуществляться как на подводе, так и на отводе потока управления. Для перестройки способа регулирования необходимо снять дроссельную плиту, повернуть ее вокруг продольной оси на 180º и установить на место.

2. Устройство для регулирования величины хода золотника. Перемещение винта 1 за один оборот – 1,5 мм. Регулирование хода золотника должно производиться при отключенном энергопитании.

3.  Гидроклапан обратный, который применяется в исполнении гидрораспределителя в управлением от основного потока для схем 14, 54, 64, 64А, 104, 124, 574, 574Д для создания минимального давления управления, причем для схем 124, 574, 574Д только в том случае, когда поток рабочей жидкости не превышает 120 л/мин.

Гидроклапан обратный устанавливается в отверстие Р основного гидрораспределителя. Зависимость перепада давлений от расхода, проходящего через гидроклапан, показана на рис. 7.

Общий перепад давлений в зависимости от распада для ВЕХ16.*/ПО5 и других исполнений определяется суммированием перепада давлений гидрораспределителя и клапана.

4.  Диафрагма устанавливается в подводное отверстие вспомогательного гидрораспределителя для ограничения потока управления. Этим достигается определенное увеличение времени срабатывания гидрораспределителя.

5. Гидроклапан соотношения давлений используется в исполнении гидрораспределителя с управлением от основного потока с давлением, превышающим 25 МПа, уменьшает давление управления в соотношении 1:0,66.

6. Для удобства монтажа гидрораспределитель может быть поставлен с присоединительными плитами.

В качестве рабочей жидкости рекомендуются масла с классам чистоты не грубее 13 по ГОСТ 17216-71 с кинематической вязкостью от 10 до 400 сСт при температуре от ) до +70 ºC с номинальной тонкостью фильтрации не более 0,025 мм. Такие как, индустриальное ИГП-30, турбинное Тп-22, Тп-30, ВНИИНП-403 и другие с аналогичными свойствами.

Температура окружающей среды от +1 до +55 ºC.

Климатическое исполнение УХЛ4, О4 и ХЛ1 по ГОСТ 15150-69.
