Гидрораспределители Kladivar


Kladivar

  • золотниковые гидравлические распределители
  • 4-ехлинейные 3-ехпозиционные (4/3)
  • с управлением от электромагнита
  • меняют направление потока РЖ (рабочая жидкость)
  • имеют кнопку ручного управления

Распределитель Kladivar гидравлический купить в Челябинске с доставкой



  Наименование Описание
Гидрораспределитель KV-4/3-5KO-6-G1 Гидрораспределитель KV-4/3-5KO-6-G1

цена  от 6500 рублей

Заказать
Гидрораспределитель KV-4/3-5KO-6-G2 Гидрораспределитель KV-4/3-5KO-6-G2

цена  от 6500 рублей

Заказать
Гидрораспределитель KV-4/3-5KO-6-G3 Гидрораспределитель KV-4/3-5KO-6-G3

цена  от 6500 рублей

Заказать
Гидрораспределитель KV-4/3-5KO-6-G4 Гидрораспределитель KV-4/3-5KO-6-G4

цена  от 6500 рублей

Заказать
Гидрораспределитель KV-4/3-5KO-6-G6 Гидрораспределитель KV-4/3-5KO-6-G6

цена  от 6500 рублей

Заказать
Гидрораспределитель KV-4/3-5KO-10-G1 Гидрораспределитель KV-4/3-5KO-10-G1

цена  от 10000 рублей

Заказать
Гидрораспределитель KV-4/3-5KO-10-G2 Гидрораспределитель KV-4/3-5KO-10-G2

цена  от 10000 рублей

Заказать
Гидрораспределитель KV-4/3-5KO-10-G3 Гидрораспределитель KV-4/3-5KO-10-G3

цена  от 10000 рублей

Заказать
Гидрораспределитель KV-4/3-5KO-10-G6 Гидрораспределитель KV-4/3-5KO-10-G6

цена  от 10000 рублей

Заказать

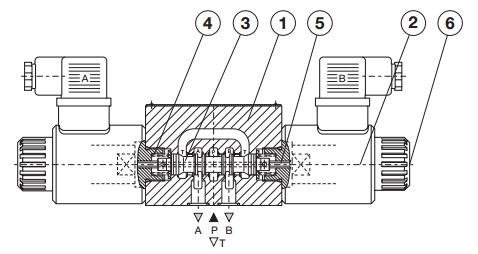

Как работает распределитель Kladivar KV-4/3/5KO-6-G

распределитель Kladivar гидравлический Kv 4 3 5Ko 6 G

У 4-ехлинейного 3-ехпозиционного (4/3) гидравлического распределителя центральная позиция золотника признается нейтральной. Для достижения золотником рабочего положения (a) и (b) производится подача тока на электромагниты "a" и "b" соответственно, при этом сердечник э/магнита действует на золотник управления (3) через толкатель (5), вследствие чего открываются каналы для прохода потока РЖ с устанавлением соответствующих связей между каналами A, B, P, T.

Если электромагнит (2) обесточен, пружина (4) приводит управляющий золотник в нейтральную позицию.

Переключение золотника можно выполнить вручную посредством кнопки ручного дублирования -ручного устройства аварийного управления.

Пояснения:

  1. Магистраль Т в распределителях с золотниками 41А и 41В необходимо использовать в качестве канала для слива утечек для гарантированного заполнения РЖ торцевых полостей и поддерживать 4 бара в сливной линии Т.
  2. Золотник 81 разработан для гидрораспределителя с 1-мя рабочими положениями. Оснащен 2 электромагнитами без пружин, что удерживает золотник в рабочем положении. в рабочем положении золотник остается и в случае отсутствия подачи напряжения на э/магниты.

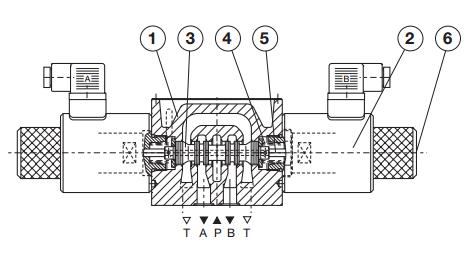

Как работает распределитель Kladivar KV 4/3 5KO 10 G

распределитель Kladivar гидравлический Kv 4 3 5Ko 10 G

У 4-ехлинейного 3-ехпозиционного (4/3) рапрседелителя центральная позиция золотника признается нейтральной. Для достижения золотником рабочего положения (a) и (b) производится подача тока на электромагниты "a" и "b" соответственно, при этом сердечник э/магнита действует на управляющий золотник (3) через толкатель (5).

В итоге открываются каналы для прохождения потока РЖ с устанавлением соответствующих связей между каналами A, B, P, T.

Если электромагнит (2) обесточен, пружина (4) приводит управляющий золотник в нейтральную позицию.

Переключение золотника можно выполнить вручную посредством кнопки ручного дублирования - ручного устройства аварийного управления.

Пояснения:

  1.  Магистраль Т в распределителях с золотниками 41А и 41В необходимо использовать как канал для слива утечек для гарантированного заполнения РЖ торцевых полостей и поддерживать 4 бара в сливной линии Т.
  2.  Золотник 81 разработан для распределителя с 2-мя рабочими положениями. Оснащен 2 электромагнитами без пружин, что удерживает золотник в рабочем положении. В рабочем положении золотник остается и в случае отсутствия подачи напряжения на э/магниты.

Пожалуйста, уточняйте цену на гидрораспределитель Kladivar у консультанта онлайн или по тел. +7 (351) 247-65-68 и +7 (351) 793-77-88. Продукция в наличии. Звоните!
