Клапан редукционный КРМ 6/3


Клапаны редукционные КРМ 6/3

Гидроклапаны редукционные модульного монтажа КРМ-6/3 редуцируют (понижают) давление в напорной линии, чем предохраняют гидравлическую систему от излишних нагрузок.

В системе поддерживается установленное давления, сниженное относительно давления подачи.

Применение редукционных клапанов КРМ 6/3

Редукционные клапаны КРМ 6/3 модульного монтажа применяются

  1. для упрощения изготовления трубопроводов,
  2. сокращения их числа,
  3. модернизации действующего оборудования при сохранении всех основных параметров.


Область применения - гидроприводы прессов, станков, литейных и литьевых машин, мобильной техники и другого гидрофицированного оборудования.



  Наименование Описание
Клапан редукционный КРМ 6/3 В1 Клапан редукционный КРМ 6/3 В1

цена

Заказать
Клапан редукционный КРМ 6/3 В2 Клапан редукционный КРМ 6/3 В2

цена

Заказать
Клапан редукционный КРМ 6/3 В3 Клапан редукционный КРМ 6/3 В3

цена

Заказать
Клапан редукционный КРМ 6/3 В4 Клапан редукционный КРМ 6/3 В4

цена

Заказать

Вид присоединения - модульный монтаж.

Тип управления у клапанов данного вида обозначается литерой В и означают управление винтом.

Возможны следующие типы управления:

  • Р-рукоятка
  • К-замковое устройство
  • П-колпачок с пломбой

Принцип работы редукционного клапана

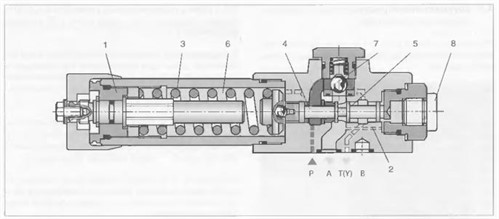

Принцип работы редукционного клапана прямого действия

Состоит из запорно-регулирующего элемента, объединенного с уравновешивающим поршнем, и пружины.

Размещены в узле корпуса, образуюшего седло клапана. Заклапанная полость соединена с областью слива дросселем для демпфирования возможных колебаний.

Пружина стремится удержать клапан в предельно открытом положении, которое ограничено упором. Давление в приёмной камере стремится клапан закрыть.

Давление воздействует на торцевую поверхность золотника и действует в направлении, противоположном пружине. Ели оно выше давления пружины, то золотник перемещается в рабочую позицию и удерживает постоянное давление в гидролинии.

Если давление увеличивается из-за сил гидродвигателя, то золотник смещается дальше, сжимает пружину и рабочая жидкость сливается, чем предупреждается излишнее повышение давления.

Утечки из пружинной полости всегда отводятся наружу через линию Т.

Клапаны редукционные КРМ 6/3 работают на минеральных маслах с кинематической вязкостью от 10 до 250 мм²/с (сСт) при тонкости фильтрации 25 мкм. Температура масла от +20°C до +50°С.
