Фильтры сливные MPF


Фильтры сливные MPF

Сливные (возвратные) фильтры MPF производства Италия устанавливают в сливной линии гидросистемы погружёнными в бак и монтируются непосредственно на крышке бака болтами.

Возможна установка визуального или электрического индикатора засоренности фильтрэлемента.

К преимуществам фильтров MPF относятся:

хороший результат фильтрации и значительная перепадно-расходная характеристика.

Большой расход и наличие перепускного клапана - стандартная особенность MPF.

Купить итальянский фильтр сливной MPF



  Наименование Описание
Фильтр сливной MPF0301AG1P25NBP01 Фильтр сливной MPF0301AG1P25NBP01

G 1/2"

Заказать
Фильтр сливной  MPF0301AG1P10NBP01 Фильтр сливной MPF0301AG1P10NBP01

G 1/2"

Заказать
Фильтр сливной MPF1002AG3P25NBP01 Фильтр сливной MPF1002AG3P25NBP01

G 1"

Заказать
Фильтр сливной MPF1002AG3P10NBP01 Фильтр сливной MPF1002AG3P10NBP01

G 1"

Заказать
Фильтр сливной MPF1003AG3P25NBP01 Фильтр сливной MPF1003AG3P25NBP01

G 1"

Заказать
Фильтр сливной MPF1003AG3P10NBP01 Фильтр сливной MPF1003AG3P10NBP01

G 1"

Заказать
Фильтр сливной MPF1811AG1P25NBP01 Фильтр сливной MPF1811AG1P25NBP01

G 1 1/4"

Заказать
Фильтр сливной MPF1811AG1P10NBP01 Фильтр сливной MPF1811AG1P10NBP01

G 1 1/4"

Заказать
Фильтр сливной MPF4002AG3P25NBP01 Фильтр сливной MPF4002AG3P25NBP01

G 2"

Заказать
Фильтр сливной MPF4002AG3P10NBP01 Фильтр сливной MPF4002AG3P10NBP01

G 2"

Заказать
Фильтр сливной MPF4003AG3P25NBP01 Фильтр сливной MPF4003AG3P25NBP01

G 2"

Заказать
Фильтр сливной MPF4003AG3P10NBP01 Фильтр сливной MPF4003AG3P10NBP01

G 2"

Заказать

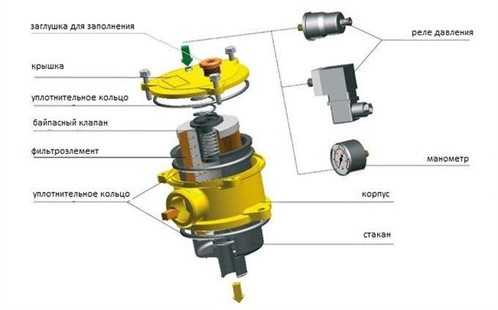

Фильтр MPF строение

Filtr Slivnoi Omtf Stroenie

Фильтры подходят для расходов от 30 л/мин. до высоких в 500 л/мин.

MAX давление 0,8 МПа.

В изготовлении использованы:

  • для головки – алюминий;
  • для крышки – алюминий для MPF 180-750 и нейлон для MPF 030 - 100;
  • для стакана фильтра — нейлон.

Рабочая t: min -25C, max 110C.

Жидкость: масло гидравлическое на минеральной основе HLP (DIN 51524) или HM (ISO 6743/4).

Тонкость фильтрации: 10 и 25 мкм.

Обратный клапан: давление открытия 1,75 бар110%; давление открытия 3 бар1 10%.

Уплотнения: NBR (серия-А); FPM (серия-V).

Структура обозначений фильтра MPF в сборе

MPF 100 1 A G1 A10 H B V1



MPF Продукция
MPF сливной фильтр
100 Типоразмер
030
100
180
184 фильтрующий элемент MF 180
400
750
1 Длина стакана фильтра
1
2 (для MPF 100, 180-184, 400)
3 (для MPF 100, 400)
A Уплотнения
A Buna-N (для минеральных масел)
V Viton (для синтетических масел)
G1 Подсоединения
  MPF
030
MPF
100
MPF
180
MPF
184
MPF
400
MPF
750
G1 1/2" BSP 1/2" BSP 1 1/4" BSP 1 1/4" BSP 1 1/4" BSP 2" BSP
G2 - 3/4" BSP - 2 канала
1 1/4"
BSP
1 1/2" BSP -
G3 - 1" BSP - - 2" BSP -
G4 1/2" NPT 1/2" NPT SAE 8 1 1/4" NPT 1 1/4" NPT 2" NPT
G5 - 3/4" NPT - 2 канала
1 1/4"
NPT
1 1/2" NPT -
G6 - 1" NPT - - 2" NPT -
A10 Фильтрующие элементы
P10 специальная бумага βх≥2
P25
M25 металлическая сетка
M60
M90
A03 неорганическое микроволокно βх≥200
A06
A10
A25
H Перепад давления разрушения фильтрующего элемента
N 3 бар (фильтрующие элементы серий P, M)
H 10 бар (фильтрующие элементы серии A)
B Перепускной клапан
B с клапаном
V1 Индикаторы
T заглушка
V1 визуальный радиальный
VR визуальный аксиальный (только MPF 184)
FX электрический
FY электрический
FZ электрический
T5 заливная пробка
XX дополнительная труба

Выбирая сливной фильтр, следует учесть

Выбор фильтра определяется в зависимости от расхода так, чтобы значение перепада давления на нем p составляло не более 0,5 бар при использовании минерального масла с кинематической вязкостью 30 сСт и плотностью 0,86 кг/дм³.
