Гидрораспределители Г71 крановые двухпозиционные трехпозиционные


В гидрораспределителях Г71 крановых присоединение фланцевое и на кронштейне

Распределители кранового типа Г71-3 обычно служат для хорошего обеспечения управления всех рабочих органов станков и прочих машин, а также для останова рабочих механизмов (в трехпозиционных распределителях), и даже для целого ряда других операций, но только в соответствии со специальными схемами работы.

Распределители гидравлические крановые типа Г71-3

  1. Г71-31, ВГ71-31, БГ71-31- это двухпозиционные (2 строго фиксированных положения);
  2. 2Г71-31, 2ВГ71-31, 2БГ71-31 - это трехпозиционные (3 фиксированных положения); при определенном среднем положении крана 2 цилиндровые полости надежно соединены с подводом, а сам слив заперт;
  3. 3Г71-31, 3ВГ71-31, 3БГ71-31 - это при специальном среднем положении крана 2 цилиндровые полости обязательно соединены со сливом, а подвод закрыт.



Наименование Описание
Гидрораспределители крановые БГ 71-31

Фланец

Заказать
Гидрораспределители крановые 2БГ 71-31

В средней позиции линии выхода потребителя А,Б соединены с линией питания Р. Фланец

Заказать
Гидрораспределители крановые ВГ 71-31

Кронштейн

Заказать
Гидрораспределители крановые 2Г 71-31

В средней позиции линии выхода потребителя А,Б соединены с линией питания Р

Заказать
Гидрораспределители крановые Г 71-31

Для внутренней установки с фланцевым креплением

Заказать

Распределители гидравлические типа Г71-3 обладают 3 вариантами присоединения:

  1. 3Г71-31, 2Г71-31, Г71-31 - используется для внутренней установки с различными  фланцевым креплением;
  2. БГ71-31, 3БГ71-31, 2БГ71-31 - применяется для наружной установки с любыми  фланцевым креплением;
  3. ВГ71-31, 3ВГ71-31, 2ВГ71-31 - предназначены для наружной установки на определенном кронштейне.

Гидрораспределители Г71-3... функционируют  на специальных минеральных маслах с вязкостью в пределах 10-200 сСт, а температур масла должна быть от +10 - +70°С

Строение и принцип работы гидрораспределителей типа Г71-3

Gidroraspredeliteli G71 Konstrukciya Harakteristiki

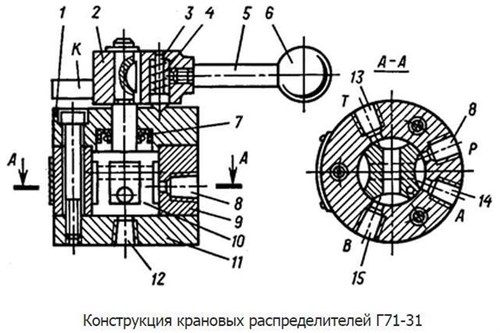

Крановый распределитель (рисунок) состоит из корпуса 9, крана 10, крышек 1 и 11, манжеты 7, рукоятки 5, фиксатора 3, пружины 4, ступицы 2, шарика б и крепежных деталей.

Отверстие 8 соединяется с напорной линией Р, 13 - со сливной линией Т; отверстия 14 и 15 - с линиями А и В гидродвигателя, а отверстие 12 - с дренажной линией L. В позиции, показанной на рисунке, пары отверстий Р - А и В - Т соединяются.

При повороте крана 10 на 45° против часовой стрелки направление потока масла изменяется: Р - В и А - Т.

В трех-позиционных кранах имеется промежуточная позиция (22° 30'), в которой линии А к В одновременно сообщаются с линией Р (исполнение 2-е по гидросхеме) или линией Т (исполнение 3-е по гидросхеме).

В ряде случаев переключение крана осуществляется с помощью кулачков, воздействующих на выступы К ступицы 2.

Gidroraspredeliteli G71 Konstrukciya

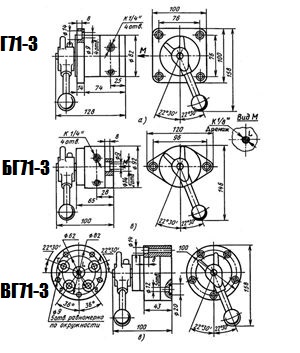

Основные характеристики гидрораспределителей крановых Г 71-3

  1. Гидрораспределители работают на минеральных маслах с вязкостью 10-200 сСт при температуре масла от +10 до +70оС.
  2. Условный проход - 8мм
  3. Усилие на рукоятке - не более 30 Н.
  4. Давление нагнетания, МПа Номинальное / Максимальное - 20 / 25
  5. Расход жидкости, л/мин Номинальное / Максимальное - 2,5 / 16

Гидросхемы Г71-31, БГ71-31, ВГ71-31

G71 3 Bg71 3 Vg71 3 Raspredelitel Kran Gidroshema

Гидросхемы 2Г71-31, 2БГ71-31, 2ВГ71-31

2G71 3 2Bg71 3 2Vg71 3 Raspredelitel Kran Gidroshema

Типоразмер Ду, мм Присоединение Число позиций Функциональное исполнение Масса, кг Габариты, мм
Г71-31 8 К1/4" 2   3 100х 100х 158
2Г71-31 8 К1/4" 3 В средней позиции линии выхода потребителя А,Б соединены с линией питания Р 3 100х 100х 158
3Г71-31 8 К1/4" 3 В средней позиции линии выхода потребителя А,Б соединены с линией слива Т 3 100х 100х 158
БГ71-31 8 К1/4" 2 Фланец 2,7 100х 120х 146
2БГ71-31 8 К1/4" 3 В средней позиции линии выхода потребителя А,Б соединены с линией питания Р. Фланец 2,7 100х 120х 146
3БГ71-31 8 К1/4" 3 В средней позиции линии выхода потребителя А,Б соединены с линией слива Т. Фланец 2,7 100х 120х 146
ВГ71-31 8 К1/4" 2 Кронштейн 3,3 120х 155х 155
2ВГ71-31 8 К1/4" 3 В средней позиции линии выхода потребителя А,Б соединены с линией питания Р. Кронштейн 3,3 120х 155х 155
3ВГ71-31 8 К1/4" 3 В средней позиции линии выхода потребителя А,Б соединены с линией слива Т. Кронштейн 3,3 120х 155х 155
ПГ71-31 8 2 Стыковое   3,6 100х 120х 146
2ПГ71-31 8 3 Стыковое В средней позиции линии выхода потребителя А,Б соединены с линией питания Р 3,6 100х 120х 146
3ПГ71-31 8 3 Стыковое В средней позиции линии выхода потребителя А,Б соединены с линией слива Т 3,6 100х 120х 146
