Гидроклапан Г66-32М регулировки давления


  • предохранительный
  • давления
  • с обратным клапаном

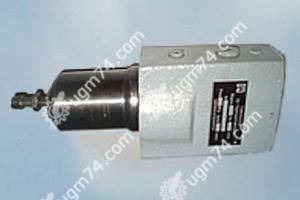

Гидроклапан с обратным клапаном Г66-32 М

Используется в качестве автоматического регулирующего устройства для предохранения гидравлических систем в условиях больших расходов:

  • от перегрузки при повышении давления,
  • поддержания установленной величины давления,
  • дистанционной разгрузки гидравлических систем.

При движении потока в противоположном направлении гидроклапаны обеспечивают  его свободное пропускание.

Клапаны  находят применение в гидросистемах станков, литейных машин, прессов, литьевых машин, мобильной техники и другого гидрофицированного оборудования.



Технические характеристики

  • Диаметр условного прохода - 10 мм
  • Давление настройки - 2,5/2,8/0,4 МПа
  • Давление нагнетания ном. - 10 МПа
  • Расход рабочей жидкости номинальный 32 л/мин

Гидроклапан давления с обратным клапаном Г66-32 М принцип действия

Работа гидроклапана по требуемой схеме требует необходимое соединение гидролиний внутри аппарата, что достигается установкой пробок  конической резьбой в каналы, указанные в схеме работы клапана Г66-1.

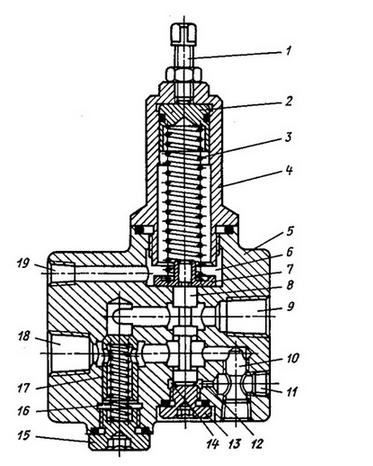

В расточках корпуса 1 помещены золотник 2, поджатый с торца усилием пружины 4, которое регулируется винтом 5, и обратный клапан 6, отжатый в крайнее положение пружиной 7.

При подводе рабочей жидкости к отверстию Т и отводе из отверстия 11 гидроклапан работает как клапан последовательности, а при подводе рабочей жидкости к отверстию 11 и отводе из отверстия Т – как обратный клапан.

При использовании гидроклапана по схеме 1 рабочая жидкость, подводимая в расточку и (подвод отверстие 1) корпуса 1 через каналы г, б, а и демпфер к, поступает под торец золотника 2. Давление жидкости на торец золотника уравновешивается усилием пружины 4.Поток рабочей жидкости пропускается в линию отвода д при достижении заданной величины давления в линии подвода и, определяемой настройкой пружины 4 и давлением в линии в. Отверстие к малого диаметра (демпфер) предназначено для уменьшения колебаний золотника 2.

При использовании гидроклапана последовательности для работы по схеме 2 в канале б устанавливается пробка, а через канал а и демпфер к под торец золотника 2 подводится управляющий поток. Поток рабочей жидкости из линии подвода и пропускается в линию отвода д при достижении в управляющей линии заданной величины давления, определяемой настройкой пружины 4 и давлением в линии в. При подводе рабочей жидкости в отверстие 11 давление жидкости преодолевает усилие слабой пружины 7, отжимает обратный клапан 6, и поток свободно проходит в отверстие 1.

Гидроклапаны последовательности с обратным клапаном типа Г66-1 стыкового монтажа (рис. 4) отличаются от гидроклапанов трубного монтажа только конструкцией корпуса. Уплотнение стыковой плоскости осуществляется резиновыми кольцами круглого сечения.

Схемы работы и их условное графическое обозначение представлено в фото-галерее ниже "Гидроклапаны последовательности с обратным клапаном Г66-1".

Предохранительные гидравлические клапаны должны срабатывать в критической ситуации при превышении давления выше предельно допустимого. Поэтому главное требование к перечисленным клапанам Г66-1 - надежность срабатывания:

Г66-12 М  БГ66-12 М  ВГ66-12 М  ПГ66-12 М  ПБГ66-12 М  ПВГ66-12 М  Г66-14 М БГ66-14 М  ВГ66-14 М  ПГ66-14 М  ПБГ66-14 М  ПВГ66-14 М  Г66-32 М  БГ66-32 М  ВГ66-32 М  ДГ66-32 М  ПГ66-32 М  ПБГ66-32 М  ПВГ66-32 М  Г66-34 М  БГ66-34 М  ВГ66-34 М  ДГ66-34 М  ПГ66-34 М  ПБГ66-34 М  ПВГ66-34 М  ПДГ66-34 М  Г66-35 М  БГ66-35 М  ВГ66-35 М  ДГ66-35 М  ПГ66-35 М  ПБГ66-35 М  ПВГ66-35 М  ПДГ66-35 М
